Пристрій для керування планшетністю штаби прокату
Номер патенту: 14508
Опубліковано: 15.05.2006
Автори: Попович Микола Гаврилович, Островерхов Микола Якович
Формула / Реферат
Пристрій для керування планшетністю штаби прокату, що містить датчик розподілу натягу по ширині штаби, виходи якого по числу зон вимірювання з'єднані з входами блока керування з регуляторами, перетворювачі частоти з рекуперативним гальмуванням, входи яких з'єднано з виходами блокa керування, а виходи - із входами лінійних асинхронних двигунів, встановлених під штабою відповідно до зон вимірювання натягу, датчик швидкості штаби, який з'єднано з додатковим входом блока керування, який відрізняється тим, що він додатково містить блоки компенсації транспортного запізнення, входи яких з'єднано з відповідними виходами блокa керування, а виходи - із відповідними входами регуляторів блокa керування.
Текст

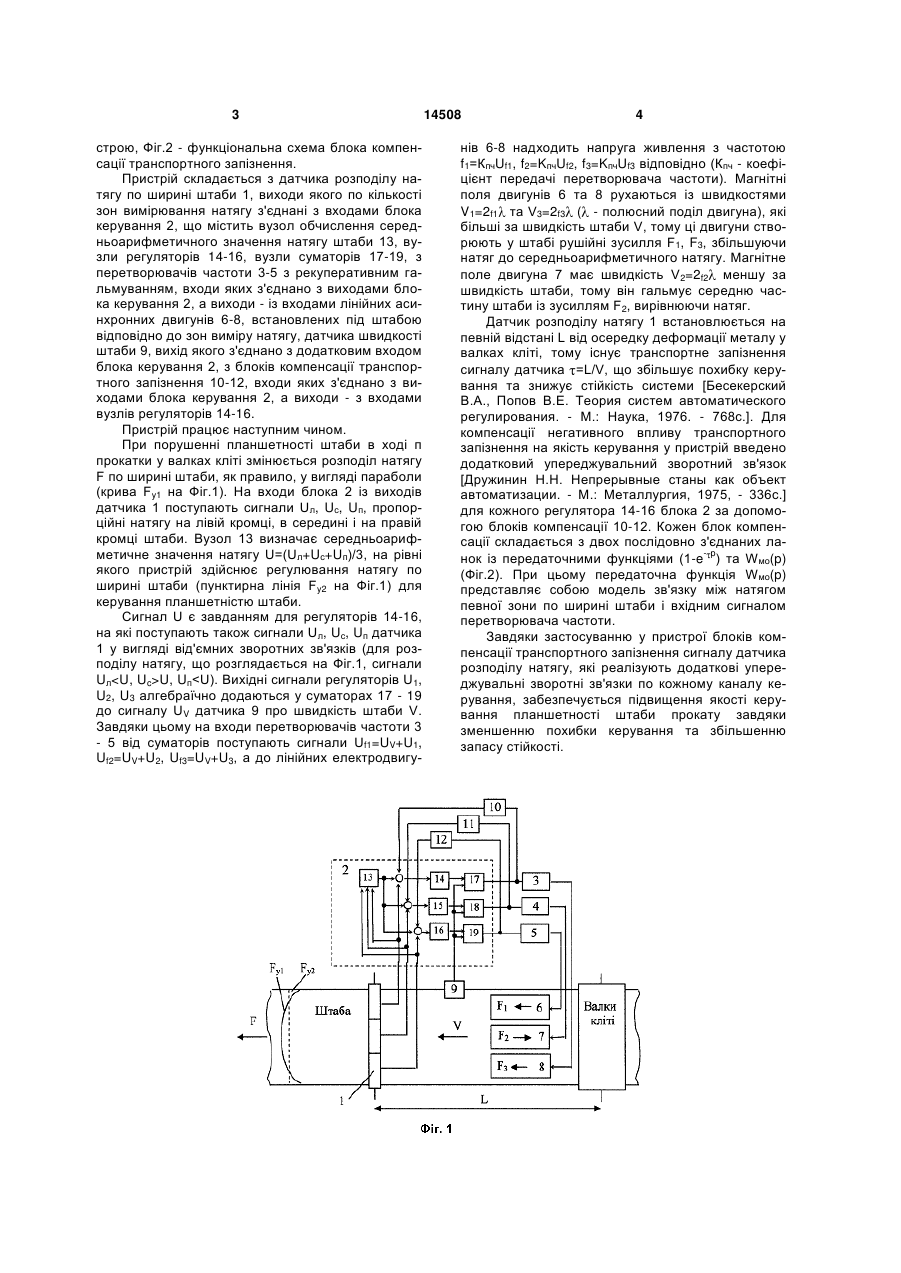

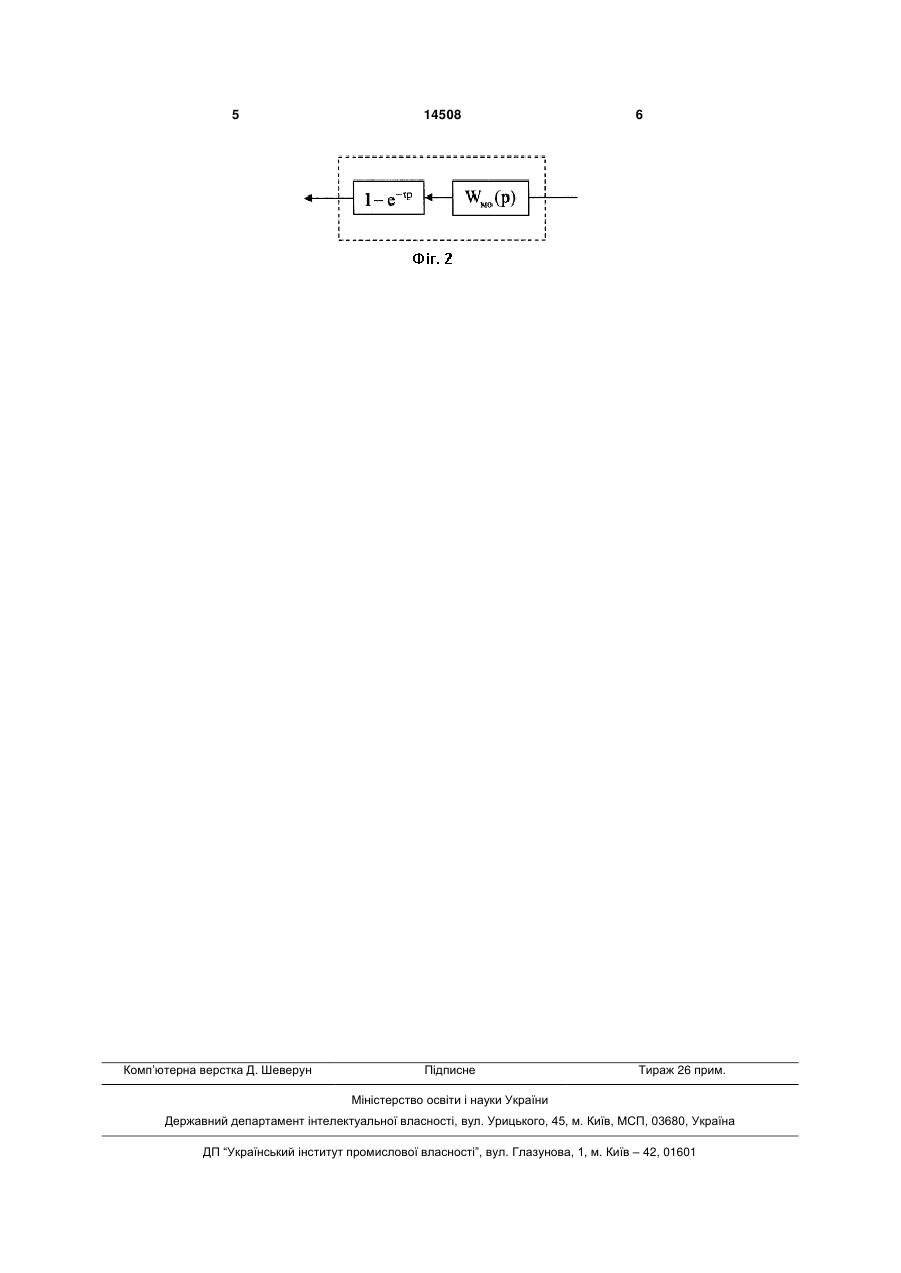

Пристрій для керування планшетністю штаби прокату, що містить датчик розподілу натягу по ширині штаби, виходи якого по числу зон вимірю 3 строю, Фіг.2 - функціональна схема блока компенсації транспортного запізнення. Пристрій складається з датчика розподілу натягу по ширині штаби 1, виходи якого по кількості зон вимірювання натягу з'єднані з входами блока керування 2, що містить вузол обчислення середньоарифметичного значення натягу штаби 13, вузли регуляторів 14-16, вузли суматорів 17-19, з перетворювачів частоти 3-5 з рекуперативним гальмуванням, входи яких з'єднано з виходами блока керування 2, а виходи - із входами лінійних асинхронних двигунів 6-8, встановлених під штабою відповідно до зон виміру натягу, датчика швидкості штаби 9, вихід якого з'єднано з додатковим входом блока керування 2, з блоків компенсації транспортного запізнення 10-12, входи яких з'єднано з виходами блока керування 2, а виходи - з входами вузлів регуляторів 14-16. Пристрій працює наступним чином. При порушенні планшетності штаби в ході п прокатки у валках кліті змінюється розподіл натягу F по ширині штаби, як правило, у вигляді параболи (крива Fy1 на Фіг.1). На входи блока 2 із виходів датчика 1 поступають сигнали Uл, Uс, Uп, пропорційні натягу на лівій кромці, в середині і на правій кромці штаби. Вузол 13 визначає середньоарифметичне значення натягу U=(Uл+Uс+Uп)/3, на рівні якого пристрій здійснює регулювання натягу по ширині штаби (пунктирна лінія Fy2 на Фіг.1) для керування планшетністю штаби. Сигнал U є завданням для регуляторів 14-16, на які поступають також сигнали Uл, Uс, Uп датчика 1 у вигляді від'ємних зворотних зв'язків (для розподілу натягу, що розглядається на Фіг.1, сигнали UлU, Uп
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of the flatness of the rolled strip
Автори англійськоюPopovych Mykola Havrylovych
Назва патенту російськоюУстройство для управления планшетностью полосы проката
Автори російськоюПопович Николай Гаврилович
МПК / Мітки
МПК: B21B 37/00
Мітки: прокату, планшетністю, штаби, пристрій, керування
