Пристрій для дуоденального зондування

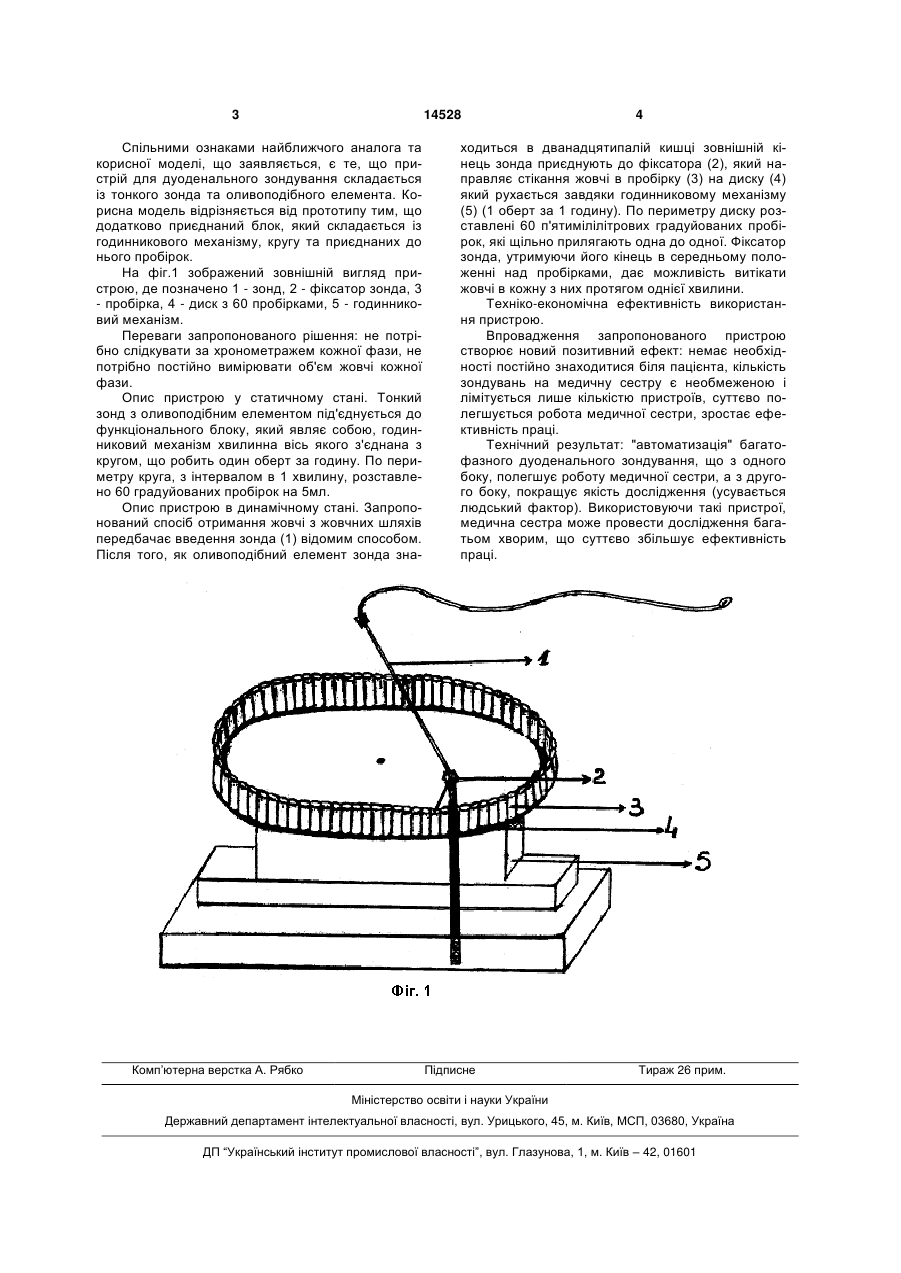

Пристрій для дуоденального зондування, що містить тонкий зонд та оливоподібний елемент, який відрізняється тим, що додатково введено функціональний блок, який складається з фіксатора, годинникового механізму та круга з пробірками таким чином, що хвилинна вісь годинникового механізму з'єднана із кругом, що робить один оберт за 1 годину, та по периметру якого закріплено 60 градуйованих пробірок на 5мл. (19) (21) u200511398 (22) 01.12.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Гайдуков В'ячеслав Анатолійович, Пішак Василь Павлович, Пішак Ольга Василівна (73) Гайдуков В'ячеслав Анатолійович, Пішак Василь Павлович, Пішак Ольга Василівна 3 14528 Спільними ознаками найближчого аналога та корисної моделі, що заявляється, є те, що пристрій для дуоденального зондування складається із тонкого зонда та оливоподібного елемента. Корисна модель відрізняється від прототипу тим, що додатково приєднаний блок, який складається із годинникового механізму, кругу та приєднаних до нього пробірок. На фіг.1 зображений зовнішній вигляд пристрою, де позначено 1 - зонд, 2 - фіксатор зонда, 3 - пробірка, 4 - диск з 60 пробірками, 5 - годинниковий механізм. Переваги запропонованого рішення: не потрібно слідкувати за хронометражем кожної фази, не потрібно постійно вимірювати об'єм жовчі кожної фази. Опис пристрою у статичному стані. Тонкий зонд з оливоподібним елементом під'єднується до функціонального блоку, який являє собою, годинниковий механізм хвилинна вісь якого з'єднана з кругом, що робить один оберт за годину. По периметру круга, з інтервалом в 1 хвилину, розставлено 60 градуйованих пробірок на 5мл. Опис пристрою в динамічному стані. Запропонований спосіб отримання жовчі з жовчних шляхів передбачає введення зонда (1) відомим способом. Після того, як оливоподібний елемент зонда зна Комп’ютерна верстка А. Рябко 4 ходиться в дванадцятипалій кишці зовнішній кінець зонда приєднують до фіксатора (2), який направляє стікання жовчі в пробірку (3) на диску (4) який рухається завдяки годинниковому механізму (5) (1 оберт за 1 годину). По периметру диску розставлені 60 п'ятимілілітрових градуйованих пробірок, які щільно прилягають одна до одної. Фіксатор зонда, утримуючи його кінець в середньому положенні над пробірками, дає можливість витікати жовчі в кожну з них протягом однієї хвилини. Техніко-економічна ефективність використання пристрою. Впровадження запропонованого пристрою створює новий позитивний ефект: немає необхідності постійно знаходитися біля пацієнта, кількість зондувань на медичну сестру є необмеженою і лімітується лише кількістю пристроїв, суттєво полегшується робота медичної сестри, зростає ефективність праці. Технічний результат: "автоматизація" багатофазного дуоденального зондування, що з одного боку, полегшує роботу медичної сестри, а з другого боку, покращує якість дослідження (усувається людський фактор). Використовуючи такі пристрої, медична сестра може провести дослідження багатьом хворим, що суттєво збільшує ефективність праці. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
