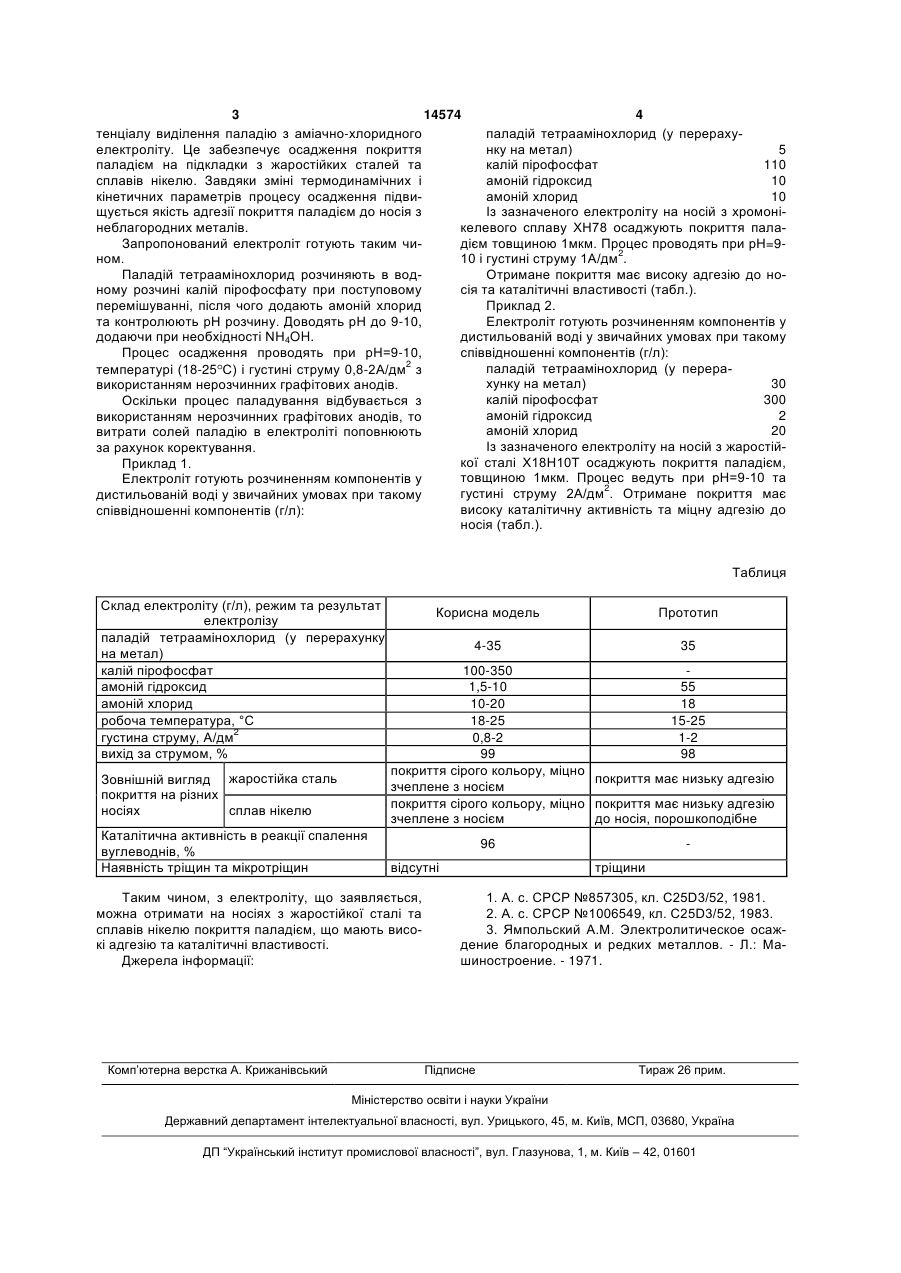

Електроліт для нанесення покриття на жаростійкі сплави

Електроліт для нанесення покриття на жаростійкі сплави, що включає паладій тетраамінохло 3 14574 4 тенціалу виділення паладію з аміачно-хлоридного паладій тетраамінохлорид (у перерахуелектроліту. Це забезпечує осадження покриття нку на метал) 5 паладієм на підкладки з жаростійких сталей та калій пірофосфат 110 сплавів нікелю. Завдяки зміні термодинамічних і амоній гідроксид 10 кінетичних параметрів процесу осадження підвиамоній хлорид 10 щується якість адгезії покриття паладієм до носія з Із зазначеного електроліту на носій з хромонінеблагородних металів. келевого сплаву ХН78 осаджують покриття палаЗапропонований електроліт готують таким чидієм товщиною 1мкм. Процес проводять при рН=9ном. 10 і густині струму 1А/дм2. Паладій тетраамінохлорид розчиняють в водОтримане покриття має високу адгезію до ноному розчині калій пірофосфату при поступовому сія та каталітичні властивості (табл.). перемішуванні, після чого додають амоній хлорид Приклад 2. та контролюють рН розчину. Доводять рН до 9-10, Електроліт готують розчиненням компонентів у додаючи при необхідності NH4OH. дистильованій воді у звичайних умовах при такому Процес осадження проводять при рН=9-10, співвідношенні компонентів (г/л): паладій тетраамінохлорид (у перератемпературі (18-25 С) і густині струму 0,8-2А/дм2 з хунку на метал) 30 використанням нерозчинних графітових анодів. калій пірофосфат 300 Оскільки процес паладування відбувається з амоній гідроксид 2 використанням нерозчинних графітових анодів, то амоній хлорид 20 витрати солей паладію в електроліті поповнюють Із зазначеного електроліту на носій з жаростійза рахунок коректування. кої сталі X18Н10Т осаджують покриття паладієм, Приклад 1. товщиною 1мкм. Процес ведуть при рН=9-10 та Електроліт готують розчиненням компонентів у густині струму 2А/дм2. Отримане покриття має дистильованій воді у звичайних умовах при такому високу каталітичну активність та міцну адгезію до співвідношенні компонентів (г/л): носія (табл.). Таблиця Склад електроліту (г/л), режим та результат електролізу паладій тетраамінохлорид (у перерахунку на метал) калій пірофосфат амоній гідроксид амоній хлорид робоча температура, °С густина струму, А/дм2 вихід за струмом, % Зовнішній вигляд жаростійка сталь покриття на різних носіях сплав нікелю Каталітична активність в реакції спалення вуглеводнів, % Наявність тріщин та мікротріщин Корисна модель 4-35 35 100-350 1,5-10 55 10-20 18 18-25 15-25 0,8-2 1-2 99 98 покриття сірого кольору, міцно покриття має низьку адгезію зчеплене з носієм покриття сірого кольору, міцно покриття має низьку адгезію зчеплене з носієм до носія, порошкоподібне 96 відсутні Таким чином, з електроліту, що заявляється, можна отримати на носіях з жаростійкої сталі та сплавів нікелю покриття паладієм, що мають високі адгезію та каталітичні властивості. Джерела інформації: Комп’ютерна верстка А. Крижанівський Прототип тріщини 1. А. с. СРСР №857305, кл. С25D3/52, 1981. 2. А. с. СРСР №1006549, кл. С25D3/52, 1983. 3. Ямпольский А.М. Электролитическое осаждение благородных и редких металлов. - Л.: Машиностроение. - 1971. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
