Пристрій для утилізації тепла корпусу обертової печі

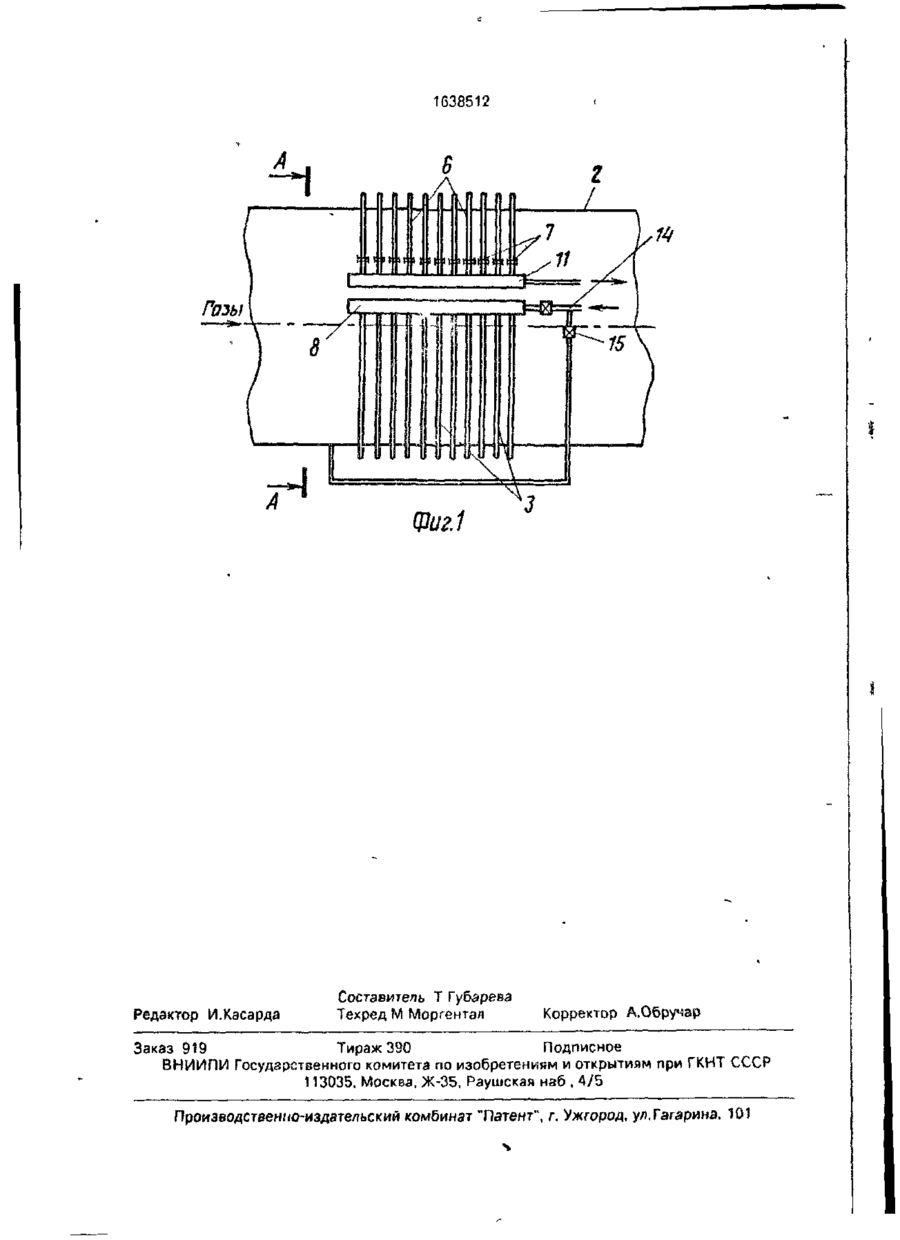

Изобретение относится к устройствам для утилизации тепла, теряемого разогретым корпусом вращающейся печи, и может быть использовано в технологическом оборудовании процесса тепловой обработки 1 сырьевой смеси при производстве цемента, в частности. Целью изобретения является in G А-А со 00 ел К) Фае. 2 1638512 Изобретение относится к устройствам для утилизации тепла, теряемого разогретым корпусом вращающейся печи для обработки сыпучего материала, и может быть использовано в химической, металлургиче- 5 ской промышленности, промышленности строительных материалов и других отраслях где используются вращающиеся печи. Цель изобретения - повышение эффективности утилизации. 10 На фиг. 1 представлено устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1. Устройство содержит тепловое принимающие разновеликие панели, образованные трубами, изогнутыми по окружности 15 корпуса печи. Меньшая из панелей - панель 1 смонтирована под корпусом 2 печи. Длина и расположение труб 3 панели 1 соответствуют длине и расположению дуги сегмента обжигаемого материала в состоянии его ес- 20 тественного откоса. При этом панель 1 смещена от вертикальной оси на угол, равный углу естественного откоса материала 4 в печи. Большая из панелей - панель 5 размещена над корпусом 2 печи и состоит из труб 25 6, выполненных с разъемом 7 Входные и выходные концы труб 3 и 6 каждой панели объединены соответственно коллекторами 8 и 10 для подвода жидкости и коллекторами 9 и 11 для отвода жидкости. 30 Выходной коллектор 9 панели 1 и входной коллектор 10 панели 5 дополнительно соединены патрубком 12 с запорной арматурой 13. Подача воды в установку осуществляется через питающую трубу 11, 35 оснащенную запорной арматурой 15, Панель 1, размещенная под корпусом 2 вращающейся печи, оснащенная трубами 3, имеющими длину, равную длине, дуги сегмента обжигаемого материала 4, и смонтированная со смещением от вертикальной оси на угол а, равный углу естественного откоса материала, воспринимает тепло, эквивалентное выделенному на этом участке с учетом расположения материала, т.е. создэются условия рационального режима утилизации. Панель 5 также воспринимает тепло, эквивалентное теряемому корпусом печи на этом участке. Нагретая вода с разными тепловыми потенциалами выводится через коллекторы 9 и 11. При изменении режима работы печи изменяется и количество тепла, теряемого на каждом участке в поперечном сечении печи. Без изменения общего расхода воды путем регулирования запорной арматуры 13 обеспечивается переток части охлаждающей воды из панели 1 в панель 5, т е. панели работают в параллельно-последовательном режиме. Возможность автономной подачи воды в каждую панель, а также организация параллельно-последовательной подачи воды расширяют теплотехнические хзрактеристики установки. Наличие разъема 7 позволяет монтировать и демонтировать установку без остановки вращающейся печи Кроме того, конструкция установки позволяет вводить ее в работу поэтапно, т.е. каждую панель в отдельности, Формула изобретения Устройство размещается в высокотемУстройство для утилизации тепла корпупературной зоне вращающейся печи, наса вращающейся печи, содержащее теплопример, в зоне спекания вращающейся 40 воспринимающие разновеликие панели, печи для тепловой обработки цементной образованные изогнутыми по окружности сырьевой смеси. корпуса печи трубами, входные и выходные Устройство для утилизации тепла корконцы которых в каждой панели объединепуса вращающейся печи работает следуюны коллекторами для подвода и отвода жидщим образом. 45 кости, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности утилизации, Вода по питающей трубе 14 подается во меньшая из панелей смонтирована под корвходные коллекторы 8 и 10. Проходя по трупусом печи, а длина и расположение ее труб бам 3 и 6 панелей 1 и 5, она нагревается соответствуют длине и расположению дуги теплом излучения от корпуса 2 вращающей- 50 сегмента обжигаемого материала в состояся печи. нии его естественного откоса. 1638512 Шиг.1 Редактор И.Касарда Составитель Т Губарева Техред М Моргентал Корректор А.Обручар Заказ 919 Тираж 390 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
