Пристрій для стирання ультрафіолетовим випромінюванням даних в мікросхемах репрограмовних постійних запам’ятовуючих пристроїв

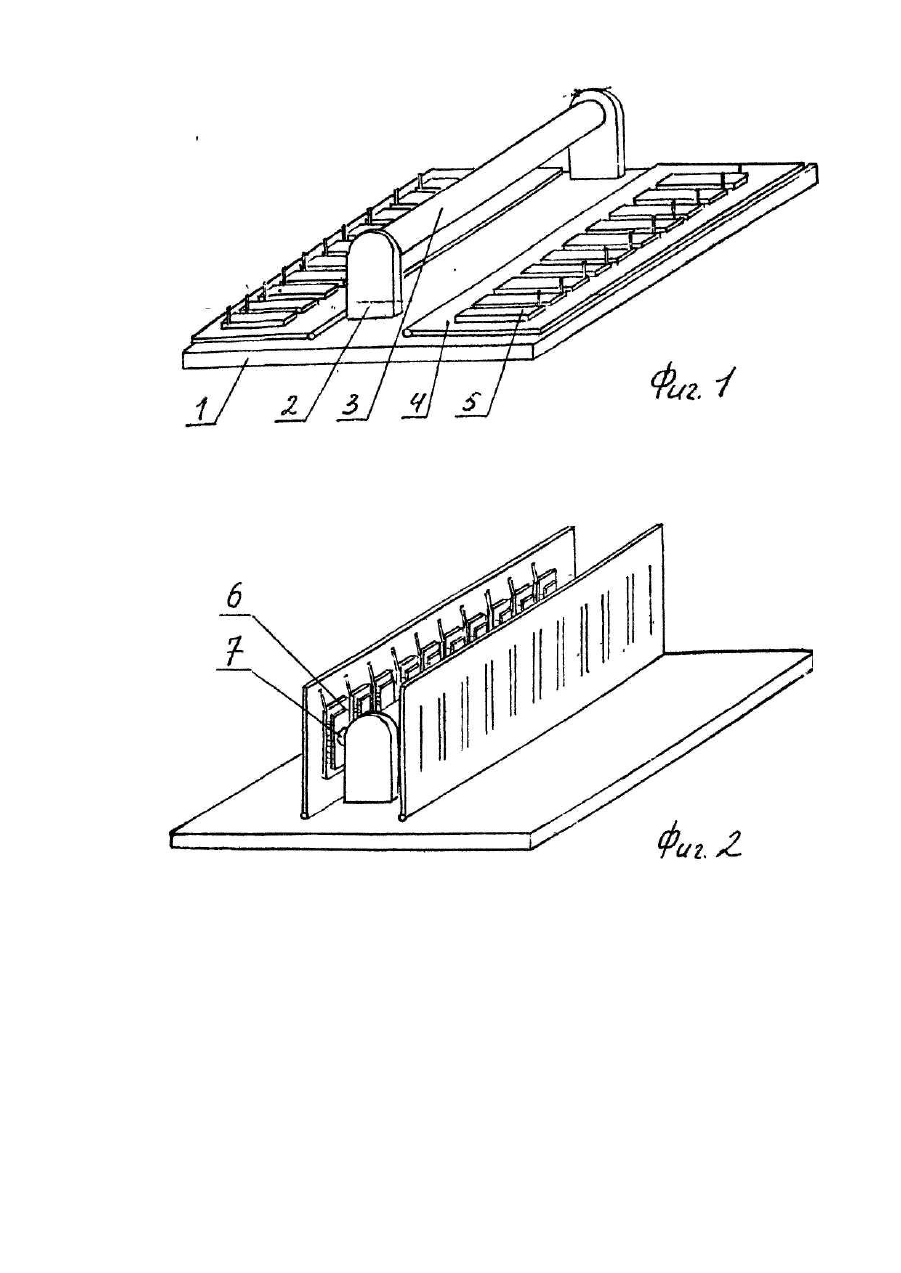

Полезная модель относится к вычислительной технике и может быть использована для стирания ультрафиолетовым (УФ) излучением информации в микросхемах репрограммируемых постоянных запоминающих устройств (РПЗУ). Наиболее близким по технической сущности является "Устройство стирания УФ излучением данных в микросхемах ППЗУ [Авт. св. СССР № 1347096, кл. G 11 С 5/00, 1986]. Это устройство содержит плату-основание, на котором расположены кронштейны с патронами для установки лампы-источника УФ излучения и кассеты для фиксации микросхем, ориентирующие входные окна микросхем перпендикулярно направлениям УФ излучения. Указанное устройство лишено возможности проверки достоверности стирания микросхем, так как в нем отсутствуют признаки, обеспечивающие эту проверку. В основу полезной модели поставлена задача создания устройства для стирания УФ излучением информации в микросхемах РПЗУ с обеспечением контроля качества стирания микросхем путем введения в устройство блока контроля. Заявляемая полезная модель - устройство для стирания УФ излучением информации в микросхемах РПЗУ содержит плату-основание, на котором расположены кронштейны с патронами для установки лампыисточника УФ излучения и платы для фиксации микросхем, ориентирующие входные окна микросхем перпендикулярно направлениям УФ излучения, а платы для фиксации микросхем содержат розетки соединительные для установки и подключения микросхем и установлены на основании с возможностью поворота вокруг осей вращения, параллельных оси лампы. Возможность обеспечения достоверного стирания микросхем достигается тем, что в платы для фиксации микросхем введены розетки соединительные для установки и подключения микросхем, а платы установлены на основании с возможностью поворота вокруг осей вращения, параллельных оси лампы. Отличительные от прототипа признаки следующие: наличие на платах для фиксации микросхем розеток соединительных для установки и подключения микросхем, а также крепление плат на основании с возможностью поворота вокруг осей вращения, параллельных оси лампы. Эти признаки в совокупности с остальными существенными признаками позволяют обеспечить возможность проверки достоверности стирания микросхем. На фиг. 1 представлен общий вид устройства для стирания УФ излучением данных в микросхемах РПЗУ без таковых, а на фиг. 2 представлен общий вид устройства с установленными микросхемами. РПЗУ для их стирания. Устройство содержит плату-основание 1 с расположенными на ней кронштейнами 2 и патронами на них для установки и подключения лампы-источника 3 УФ излучения, платы 4 с розетками соединительными 5 для установки и подключения микросхем 6, входные окна 7 которых располагаются перпендикулярно направлениям УФ излучения. При этом платы 4 установлены на основании 1 с возможностью поворота вокруг осей вращения, параллельных оси лампы 3. В качестве элементов устройства могут быть использованы, например: - лампы-источника 3 УФ излучения - лампа ДРБ-8-1, - микросхем 5 - микросхемы К573РФ6, 27С256.27С512, - розеток соединительных 7 - розетки РС2-40-7. Устройство для стирания УФ излучением данных в микросхемах РПЗУ работает следующим образом. В исходном состоянии платы 4 находятся в горизонтальном положении (см. фиг. 1). Микросхемы 6 устанавливают в розетки соединительные 5 и при использовании розеток соединительных с нулевым усилием сочленения микросхем переводят рычаги розеток в горизонтальное положение. Платы 4 переводят в вертикальное положение и фиксируют с помощью фиксаторов, выполненных, например, в виде подпружиненных выступов на основании и отверстий в осях вращения плат по месту выступов. При этом входные окна 7 микросхем 6 приближаются вплотную к колбе лампы 3 (фиг. 2). Закрывают устройство непрозрачным корпусом и включают лампу-источник 3. Происходит интенсивное УФ облучение микросхем 6 через их входные окна 7. Одновременно в процессе стирания имеется возможность чтения содержимого микросхем и контроль тем самым момента окончания стирания каждой микросхемы. После стирания всех (или части) микросхем выключают лампу 3, открывают корпус устройства, переводят платы 4 в горизонтальное положение и извлекают стертые микросхемы 6. Вместо стертых микросхем устанавливают новую партию микросхем, подлежащих стиранию, и процесс стирания повторяется. Устройство дает возможность обеспечения достоверного стирания микросхем, так как наличие розеток соединительных позволяет контролировать процесс стирания микросхем путем чтения содержимого последних. Кроме того, уменьшается время стирания микросхем, так как микросхемы в процессе стирания контролируются на чистоту и стертые микросхемы можно извлекать из устройства ранее времени старения, задаваемого в известных устройствах по самой медленной микросхеме, причем с определенным запасом. Это позволяет повысить производительность устройства.
