Пристрій для визначення міжальвеолярної висоти

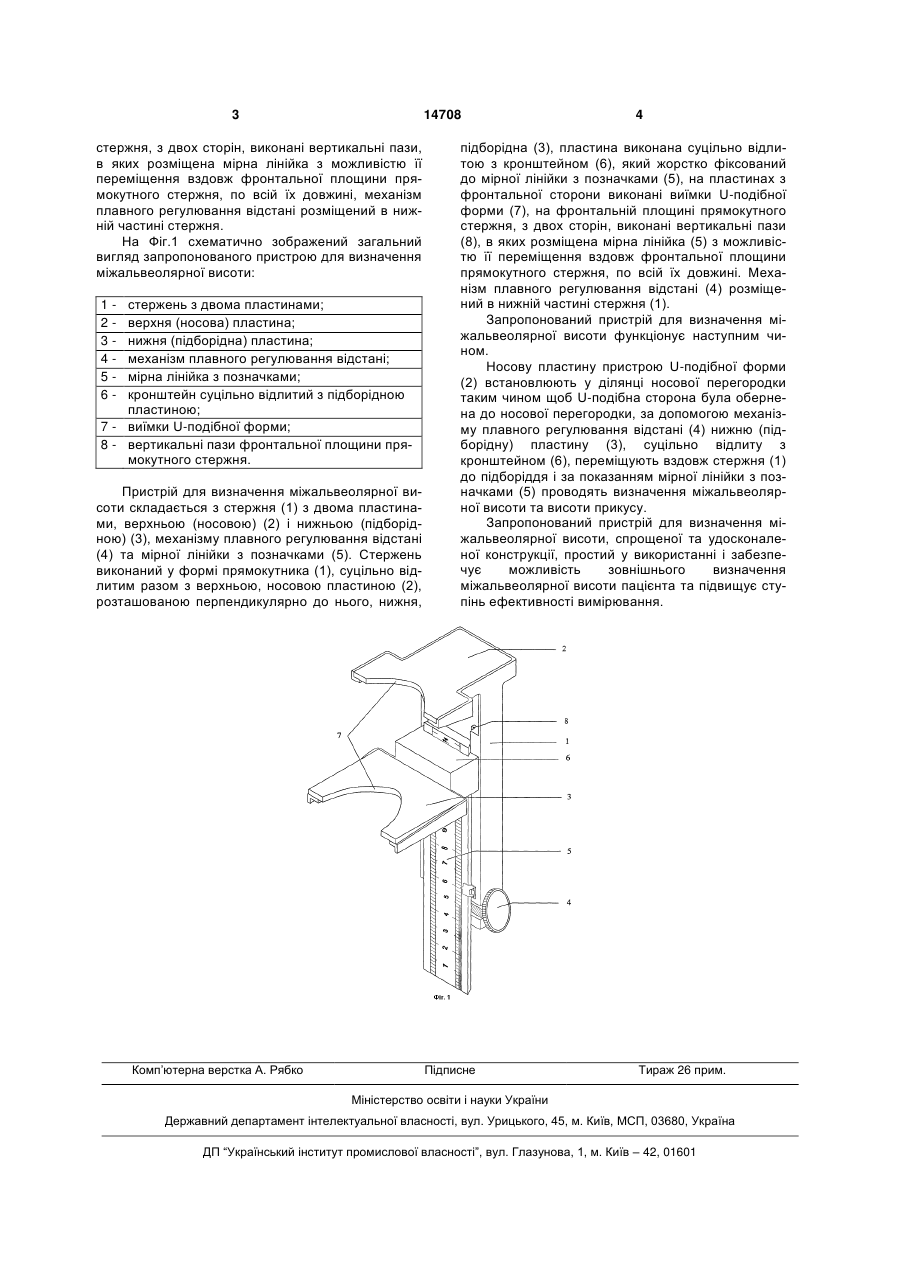

Пристрій для визначення міжальвеолярної висоти, що містить стержень з двома пластинами, верхньою і нижньою, та механізм плавного регулювання відстані, який відрізняється тим, що додатково введена мірна лінійка з позначками, стержень виконаний у формі прямокутника, суцільно відлитим разом з верхньою, носовою плас 3 14708 стержня, з двох сторін, виконані вертикальні пази, в яких розміщена мірна лінійка з можливістю її переміщення вздовж фронтальної площини прямокутного стержня, по всій їх довжині, механізм плавного регулювання відстані розміщений в нижній частині стержня. На Фіг.1 схематично зображений загальний вигляд запропонованого пристрою для визначення міжальвеолярної висоти: стержень з двома пластинами; верхня (носова) пластина; нижня (підборідна) пластина; механізм плавного регулювання відстані; мірна лінійка з позначками; кронштейн суцільно відлитий з підборідною пластиною; 7 - виїмки U-подібної форми; 8 - вертикальні пази фронтальної площини прямокутного стержня. 123456 Пристрій для визначення міжальвеолярної висоти складається з стержня (1) з двома пластинами, верхньою (носовою) (2) і нижньою (підборідною) (3), механізму плавного регулювання відстані (4) та мірної лінійки з позначками (5). Стержень виконаний у формі прямокутника (1), суцільно відлитим разом з верхньою, носовою пластиною (2), розташованою перпендикулярно до нього, нижня, Комп’ютерна верстка А. Рябко 4 підборідна (3), пластина виконана суцільно відлитою з кронштейном (6), який жорстко фіксований до мірної лінійки з позначками (5), на пластинах з фронтальної сторони виконані виїмки U-подібної форми (7), на фронтальній площині прямокутного стержня, з двох сторін, виконані вертикальні пази (8), в яких розміщена мірна лінійка (5) з можливістю її переміщення вздовж фронтальної площини прямокутного стержня, по всій їх довжині. Механізм плавного регулювання відстані (4) розміщений в нижній частині стержня (1). Запропонований пристрій для визначення міжальвеолярної висоти функціонує наступним чином. Носову пластину пристрою U-подібної форми (2) встановлюють у ділянці носової перегородки таким чином щоб U-подібна сторона була обернена до носової перегородки, за допомогою механізму плавного регулювання відстані (4) нижню (підборідну) пластину (3), суцільно відлиту з кронштейном (6), переміщують вздовж стержня (1) до підборіддя і за показанням мірної лінійки з позначками (5) проводять визначення міжальвеолярної висоти та висоти прикусу. Запропонований пристрій для визначення міжальвеолярної висоти, спрощеної та удосконаленої конструкції, простий у використанні і забезпечує можливість зовнішнього визначення міжальвеолярної висоти пацієнта та підвищує ступінь ефективності вимірювання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
