Віброзбуджувач коливань

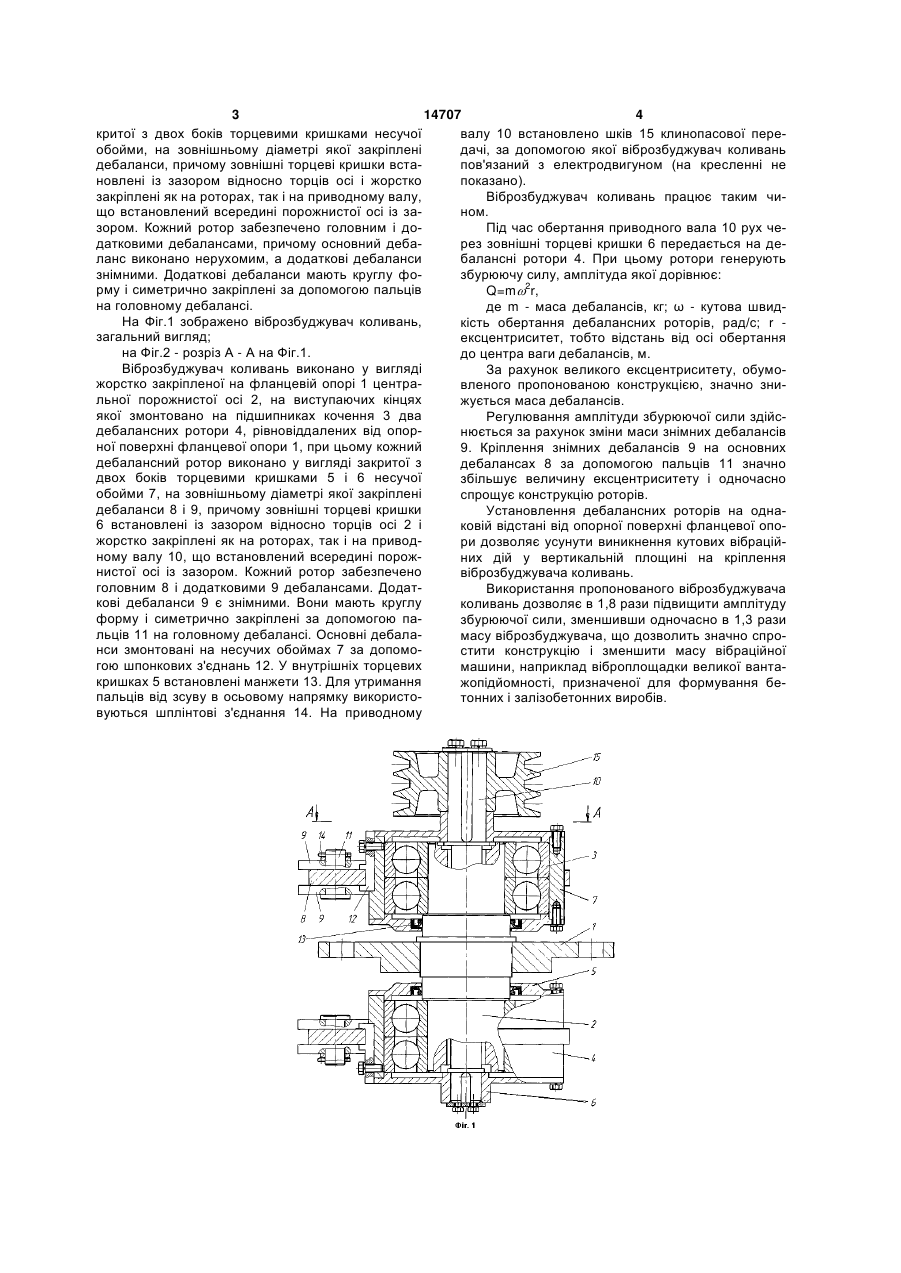

1. Віброзбуджувач коливань, що містить привідний вал, підшипники кочення і дебаланси, який відрізняється тим, що виконаний у вигляді жорстко закріпленої на фланцевій опорі центральної порожнистої осі, на виступних кінцях якої змонтовано на підшипниках кочення два дебалансних ротори, рівновіддалених від опорної поверхні фланцевої опори, при цьому кожний дебалансний 3 14707 4 критої з двох боків торцевими кришками несучої валу 10 встановлено шків 15 клинопасової переобойми, на зовнішньому діаметрі якої закріплені дачі, за допомогою якої віброзбуджувач коливань дебаланси, причому зовнішні торцеві кришки встапов'язаний з електродвигуном (на кресленні не новлені із зазором відносно торців осі і жорстко показано). закріплені як на роторах, так і на приводному валу, Віброзбуджувач коливань працює таким чищо встановлений всередині порожнистої осі із заном. зором. Кожний ротор забезпечено головним і доПід час обертання приводного вала 10 рух чедатковими дебалансами, причому основний дебарез зовнішні торцеві кришки 6 передається на деланс виконано нерухомим, а додаткові дебаланси балансні ротори 4. При цьому ротори генерують знімними. Додаткові дебаланси мають круглу фозбурюючу силу, амплітуда якої дорівнює: рму і симетрично закріплені за допомогою пальців Q=m2r, на головному дебалансі. де m - маса дебалансів, кг; ω - кутова швидНа Фіг.1 зображено віброзбуджувач коливань, кість обертання дебалансних роторів, рад/с; r загальний вигляд; ексцентриситет, тобто відстань від осі обертання на Фіг.2 - розріз А - А на Фіг.1. до центра ваги дебалансів, м. Віброзбуджувач коливань виконано у вигляді За рахунок великого ексцентриситету, обуможорстко закріпленої на фланцевій опорі 1 центравленого пропонованою конструкцією, значно знильної порожнистої осі 2, на виступаючих кінцях жується маса дебалансів. якої змонтовано на підшипниках кочення 3 два Регулювання амплітуди збурюючої сили здійсдебалансних ротори 4, рівновіддалених від опорнюється за рахунок зміни маси знімних дебалансів ної поверхні фланцевої опори 1, при цьому кожний 9. Кріплення знімних дебалансів 9 на основних дебалансний ротор виконано у вигляді закритої з дебалансах 8 за допомогою пальців 11 значно двох боків торцевими кришками 5 і 6 несучої збільшує величину ексцентриситету і одночасно обойми 7, на зовнішньому діаметрі якої закріплені спрощує конструкцію роторів. дебаланси 8 і 9, причому зовнішні торцеві кришки Установлення дебалансних роторів на одна6 встановлені із зазором відносно торців осі 2 і ковій відстані від опорної поверхні фланцевої опожорстко закріплені як на роторах, так і на приводри дозволяє усунути виникнення кутових вібраційному валу 10, що встановлений всередині порожних дій у вертикальній площині на кріплення нистої осі із зазором. Кожний ротор забезпечено віброзбуджувача коливань. головним 8 і додатковими 9 дебалансами. ДодатВикористання пропонованого віброзбуджувача кові дебаланси 9 є знімними. Вони мають круглу коливань дозволяє в 1,8 рази підвищити амплітуду форму і симетрично закріплені за допомогою пазбурюючої сили, зменшивши одночасно в 1,3 рази льців 11 на головному дебалансі. Основні дебаламасу віброзбуджувача, що дозволить значно спронси змонтовані на несучих обоймах 7 за допомостити конструкцію і зменшити масу вібраційної гою шпонкових з'єднань 12. У внутрішніх торцевих машини, наприклад віброплощадки великої вантакришках 5 встановлені манжети 13. Для утримання жопідйомності, призначеної для формування бепальців від зсуву в осьовому напрямку використотонних і залізобетонних виробів. вуються шплінтові з'єднання 14. На приводному 5 Комп’ютерна верстка Л.Литвиненко 14707 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
