Пристрій для нарощування висоти драбини

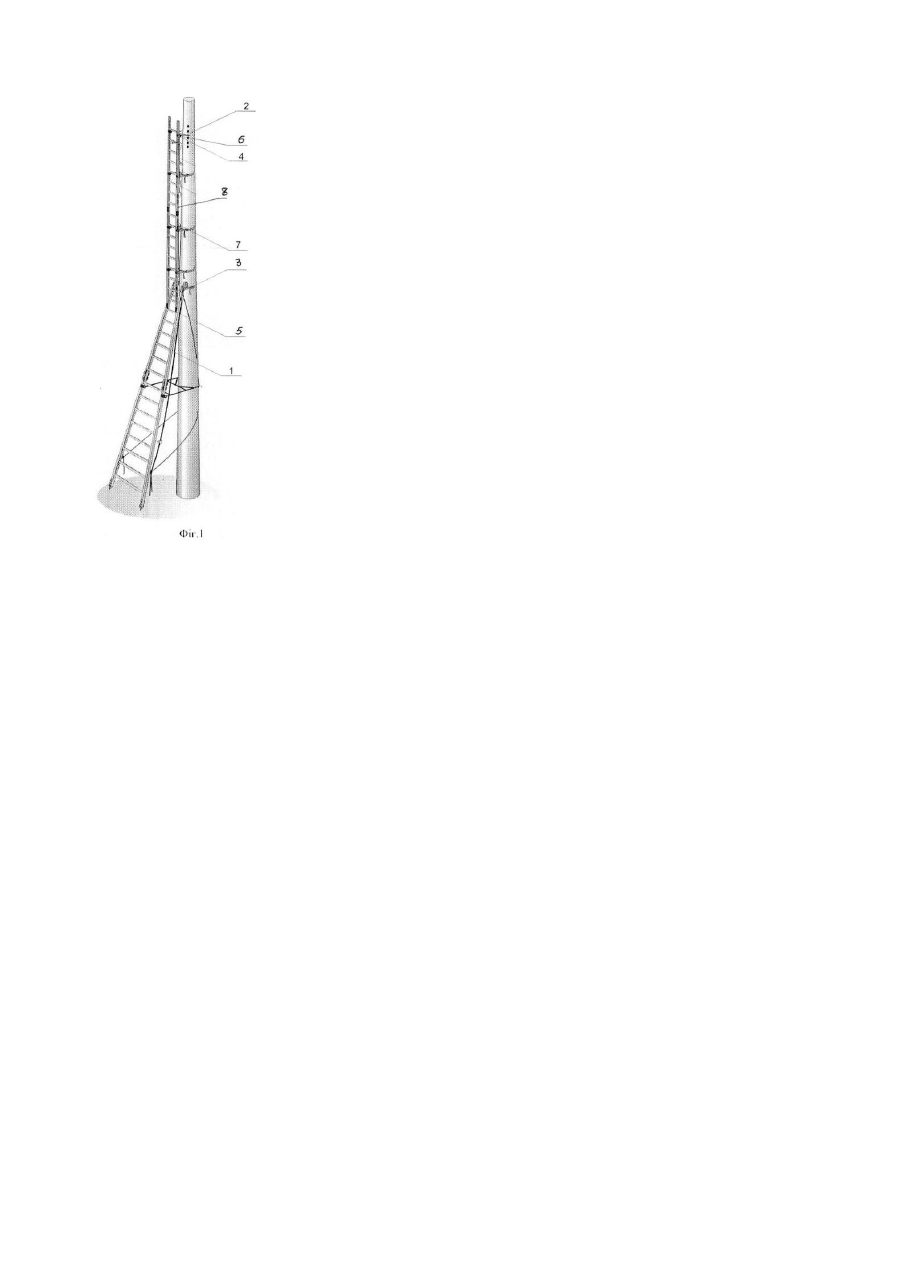

Винахід відноситься до конструкцій драбин, і може бути використаний при профілактичних, ремонтних, господарських та інших роботах, які пов'язані з підйомом на висоту на опори ліній електропередач, телекомунікацій, дерева та ін. Відомі конструкції пристроїв для нарощування висоти драбини. Ці пристрої складаються: - з опори, захвата для кріплення, телескопічної штанги, зйомного і відвідного блока і лебідки [1]; - з опори, фіксаторів, площадки з петлями, які прикріплюється до крюка вантажопідйомного механізму і виставляються їм в робоче положення [2]. Відомі пристрої дозволяють нарощувати висоту драбини, але їм властиві таки недоліки: - пристрій [1] за конструктивним виконанням дуже складний і для його монтажу і демонтажу необхідно багато часу; - пристрій [2] при роботі з ним вимагає вантажопідйомного механізму, що створює додаткові перепони в роботі; Відомий також пристрій, який являється найбільш близьким до заявляемого за конструкцією [3]. Пристрій - прототип включає окремі подовжуючи секції, які поєднуються між собою у стик і утворюють, таким чином, драбину. Кожна секція кріпиться до опори за допомогою хомутів. Змінюючи кількість секцій, можна нарощувати висоту драбини. Відомому пристрою властиві наступні недоліки: - недостатня надійність пристрою (кожна секція кріпиться до опори тільки за допомогою хомутів); - незручності при монтажі, які обумовлені необхідністю вставляти стояки секцій один в один, забезпечуючи перед збіркою їх центрування; - тривалий час монтажу, який обумовлюється особливостями поєднання секцій між собою. Задачею даного винаходу є підвищення надійності кріплення пристрою до опори, забезпечення зручностей при монтажі пристрою і скорочення часу поєднання секцій між собою. Поставлена задача досягається тим, що пристрій для нарощування висоти драбини, який складається з драбинкових секцій або модулів відрізняється тим, що додатково містить три види страховок, а нижня секція має оконцевателі, верхня - крюки, причому верхня, нижня і проміжні секції поєднуються між собою за допомогою вузлів стиковки, виконаних у вигляді захоплювачів коробчастої форми. Страховки пристрою для нарощування висоти драбини складаються з систем приведення і утримання секцій, ремінної фіксації їх на опорі і системи запобігання падіння працюючих на висоті і віджаття при нарощуванні висоти драбини. Відмінами запропонованого пристрою від відомого є система кріплення секцій до опори, яка передбачає фіксацію секцій навкруги стовпа у дво х точках за допомогою ременів. Ремінна система кріплення значно підвищує його надійність на відміну від кріплення хомутами. З іншого боку, наявність у пристрої системи запобігання від падіння працюючого з висоти і віджаття під час нарощування довжини драбини також сприяє підвищенню надійності пристрою в цілому. Вузли стиковки секцій пристрою для нарощування висоти драбини, які виконані у вигляді захватів коробчастої форми, з одного боку забезпечують додаткове підвищення надійності пристрою, а з другого створюють значні зручності при монтажі драбини і сприяють скороченню часу його монтажу. На фіг. зображений пристрій для нарощування висоти драбини в комплекті з драбиною в змонтованому вигляді. Пристрій призначений для нарощування висоти драбини 1, яка приставлена до опори 2. Пристрій складається з нижньої 3, верхньої 4 і проміжної 8 секції. Нижня секція має оконцевателі 5, верхня - крюки 6. Верхня і нижня секція поєднуються між собою за допомогою вузлів стиковки 7, які виконані у вигляді захоплювачів коробчастої форми. Монтаж пристрою для нарощування висоти драбини здійснюється у такій послідовності. Спочатку до опори 2 встановлюється драбина 1 за допомогою системи приведення і утримання (перший вид страховки). Нижня і верхня секції встановлюються паралельно вісі опори, кожна з яких фіксується ременями навкруги стовпа у двох точках (другий вид страховки). Третій вид страховки - система запобігання від падіння працюючого з висоти і віджаття при нарощуванні висоти драбини розташована на вершині драбини. Пристрій для нарощування висоти драбини встановлюється на верхній східець драбини і фіксується. Техніко-економічними перевагами запропонованого пристрою для нарощування висоти драбини у порівнянні з відомими, являються: - підвищення надійності; - зручний монтаж; - скорочення часу монтажу; - зменшений ризик отримання електричної травми за рахунок того, що пристрій виготовлений з електроізоляційного матеріалу; - можливість поєднання з пристроєм металевих драбин. Апробація запропонованого пристрою для нарощування висоти драбини здійснена на підприємствах Укртелекома, Укрзалізніці, Мінпаливенерго України, та аналогічних підприємствах країн Балтії, Болгарії Російської Федерації. Бібліографічні дані: 1. А.с. СССР №853078 по кл. Е06С1/18, 1981p. 2. А.с. СССР №393441 по кл. Е06С1/18, 1971p. 3. Патент US №6138792 по кл. Е06С1/10, 2001р. - прототип.
