Теплоізолююча суміш для розливання сталі

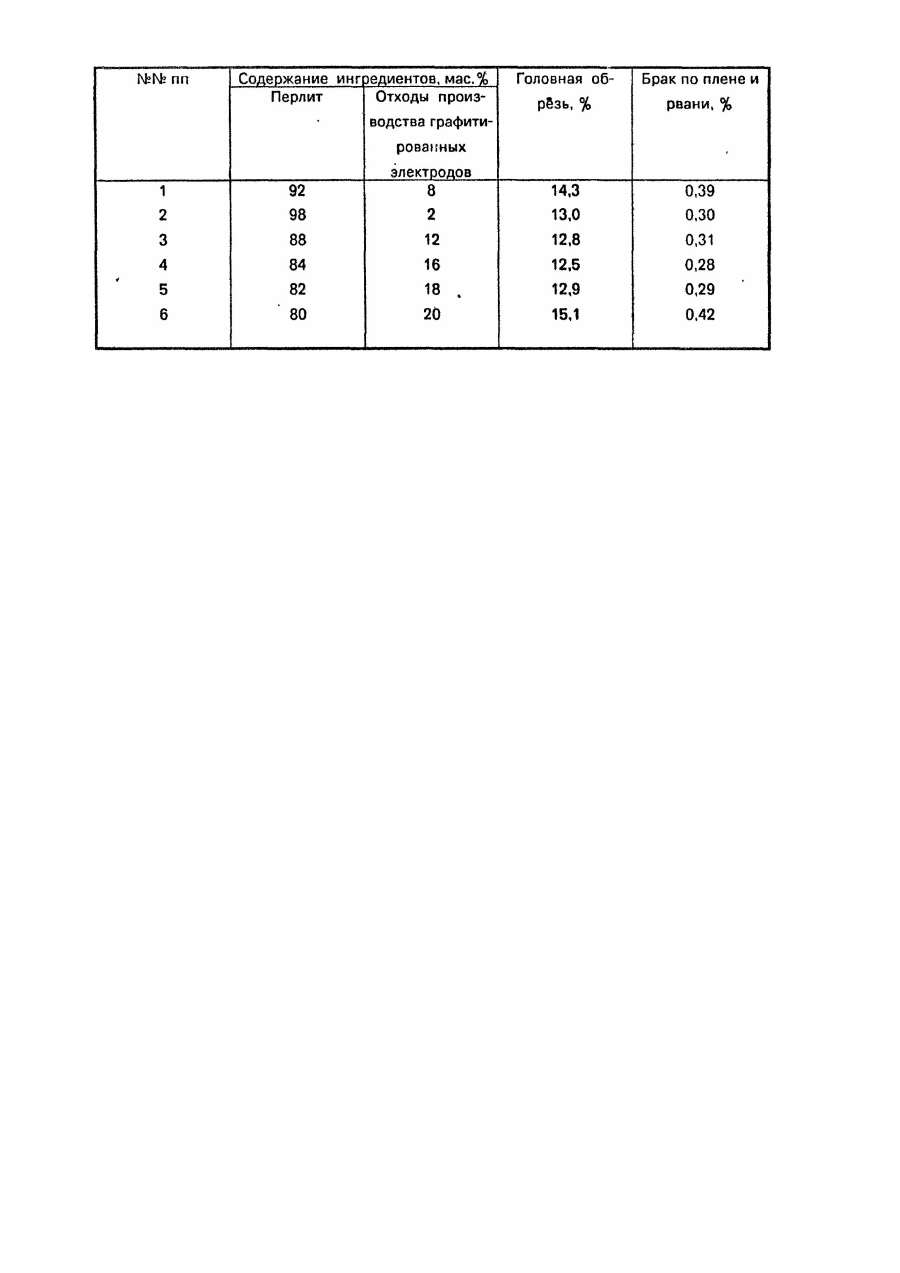

Изобретение относится к металлургии стали, а именно к подплавляющимся теплоизолирующим смесям. Известна теплоизолирующая смесь для разливки стали, содержащая вспученный перлит и углеродсодержащее вещество. В качестве углеродсодержащего вещества применен шунгит [1]. Недостатком известной смеси является то, что слитки, отлитые под ней, требуют дополнительных присадок в прибыльную часть экзотермических смесей для утепления прибыльной части слитков. Поэтому применение известной смеси при разливке сталей не способствует уменьшению усадочной раковины и улучшению качества поверхности слитка, что приводит к увеличению головной обрези и повышению отбраковки, металла по наружным дефектам. Наиболее близкой по технической сущности является теплоизолирующая смесь для разливки стали, содержащая графит, вспученный перлит, отходы алюминиевого производства и марганцевую пыль [2]. Недостатком известной смеси является многокомпонентность ее, недостаточная степень утепления из-за нестабильного состава смеси. Задачей изобретения является разработка состава теплоизолирующей смеси для разливки стали на основе вспученного перлита и углеродсодержащего материала из отходов производства графитированных электродов, обеспечивающего улучшение теплоизоляции металла в прибыльной части слитка, смазку стенок изложницы в процессе ее наполнения металлом и, вследствие этого, снижение головной обрези и брака по плене и рвани. Поставленная задача решается тем, что в состав теплоизолирующей смеси для разливки стали, включающей вспученный перлит и углеродсодержащий материал, согласно изобретению, в качестве углеродсодержащего материала введены отходы производства графитированных электродов при следующем соотношении ингредиентов, мас. %: Отходы производства графитированных электродов содержат в мас. %: Предлагаемую смесь приготавливают с помощью шнекового смесителя при следующей дозировке, компонентов, мас. %: Отходы производства графитированных электродов предварительно измельчают до фракции - 0-0,1 мм, фракции 0,063 не менее 70%. Смесь расфасовывают в емкости и подают на дно изложницы при сифонной разливке металла. В процессе разливки под действием температуры смесь равномерно распределяется по поверхности зеркала и изолирует его. При наполнении изложницы слой смеси контактирует со стенками изложницы и смазывает их, что приводит к улучшению качества слитка. Введение отходов производства графитированных электродов снижает вынос пыли с восходящими тепловыми потоками воздуха от зеркала металла, образуется стабильная толщина слоя смеси, что приводит к улучшению теплоизоляции металла. На поверхности металла образуется подплавляющий слой смеси 5-15 мм, а в остальном объеме образуется рыхлый слой неиспеченной смеси. За счет этого повышаются теплоизоляционные свойства смеси. В таблице приведены данные, характеризующие смесь по граничным, средним, выше верхнего и ниже нижнего пределам. По прототипу минимальная головная обрезь составляет 14,6%, а брак по плене - 0,61%. Технический результат от использования изобретения заключается в снижении головной обрези и брака по плене и рвани.
