Спосіб швидкісної розливки сталі
Номер патенту: 1053
Опубліковано: 30.12.1993
Автори: Борисов Юрій Миколайович, Дагаєв Михайло Григорович, Єрмоленко Ганна Володимирівна, Оробцєв Юрій Вікторович, Голіков Сергій Кузьмич, Клепіков Сергій Анатолійович, Димченко Євген Миколайович, Усік Володимир Пилипович, Голубєв Олександр Олександрович, Літвінов Леонід Федорович
Формула / Реферат
Способ скоростной разливки стали сверху преимущественно в изложницы с теплоизоляционными плитами, включающий заливку изложницы с интенсивностью 80-180 кг/с до уровня, составляющего 5-20% высоты теплоизоляционных плит от их нижнего торца, и последующую доливку, отличающийся тем, что, с целью ускорения наполнения изложницы и уменьшения зарастания отверстия сталеразливочного стакана, доливку проводят в два приема, причем первый из них осуществляют с интенсивностью 5-10 кг/с в течение 4-8 с.
Текст

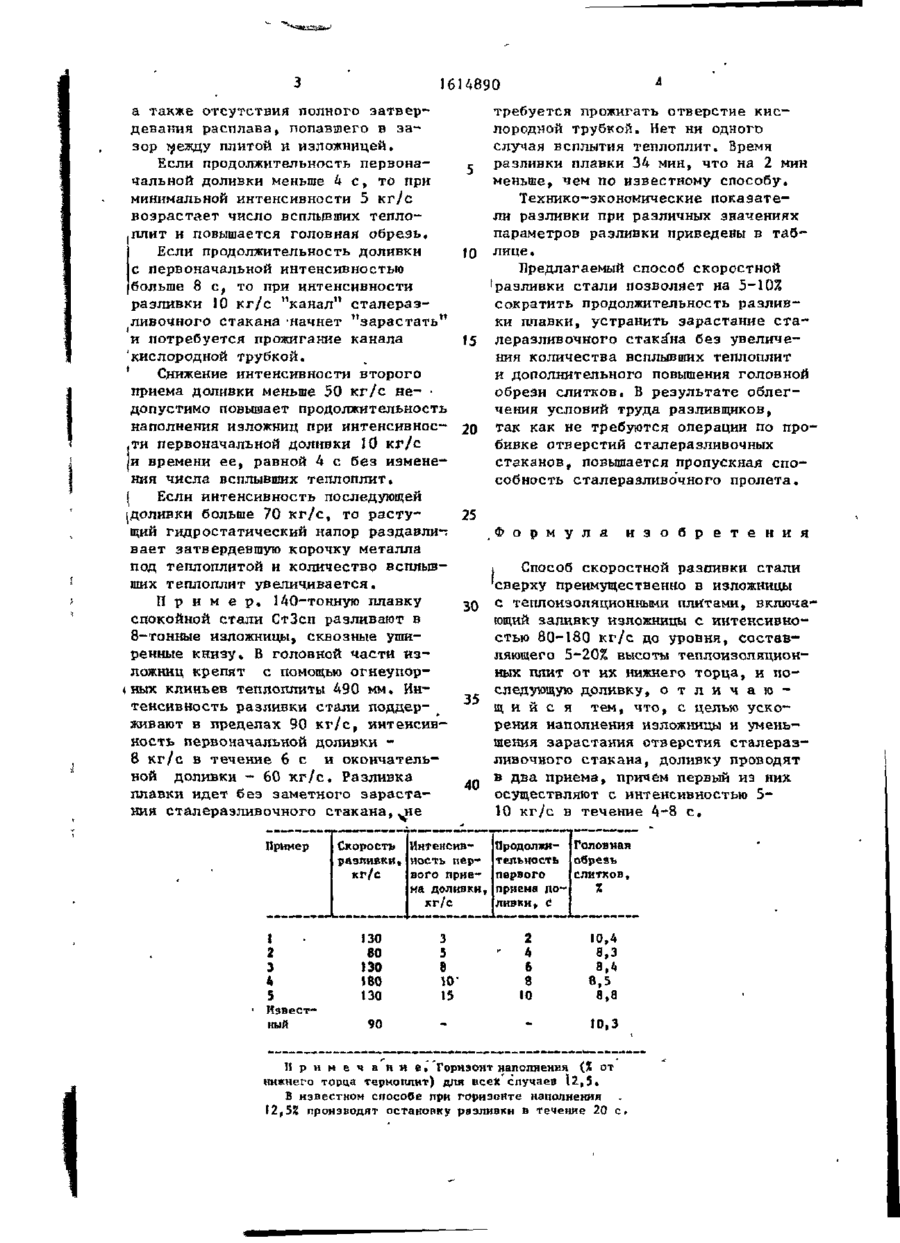

Изобретение относится к черной металлургии, в частности к скоростной разливке металла в.изложницы. Цель изобретения - ускорение наполнения изложницы и уменьшение зарастания отверстия сталеразливочного стакана. Способ скоростной разливки стали преимущественно в изложницы с теплоизоляционными плитами и клиньями включает заливку изложницы с интенсивностью 80-180 кг/с до уровня, составляющего 5-20% высоты теплоизоляционных плит от их нижнего торца, и последующую доливку в два приема, первый из которых осуществляют с интенсивностью 5-10 кг/с в течение 4-8 с. 1 табл. чала с интенсивностью 5-10 кг/с в течение 4-8 с, затем до окончания наполнения изложницы с интенсивностью 50-70 кг/с. Если интенсивность первого приема доливки меньше 5 кг/с, не достигается ускорение наполнения изложниц, а следовательно, уменьшение продолжительности разливки плавки.. Одновременно с этим сталераэливочный стакан "зарастает" в процессе доливки с интенсивное тью' меньше 5 кг/с и требует пробивки отверстия кислородной трубкой. Если интенсивность доливки больше 10 кг/с, то число всплывших теплоплит возрастает за счет повышения 'интенсивности потоков расплава и размывания затвердевающей корочки, 00 со Ї6І4890 а также отсутствия полного затвердевания расплава, попавшего в зазор т^ежду плитой и изложницей. Если продолжительность первоначальной доливки меньше k с, то при минимальной интенсивности 5 кг/с возрастает число всплывших теплоплит и повышается головная обрезь. Если продолжительность доливки с первоначальной интенсивностью больше 8 с, то при интенсивности разливки 10 кг/с "канал" сталеразливочного стакана начнет "зарастать" и потребуется прожигание канала кислородной трубкой. Снижение интенсивности второго приема доливки меньше 50 кг/с не- • допустимо повышает продолжительность наполнения изложниц при интенсивности первоначальной доливки 10 кг/с и времени ее, равной 4 с без изменения числа всплывших теплоплит. j Если интенсивность последующей ^доливки больше 70 кг/с, то растущий гидростатический напор раздавлит вает затвердевшую корочку металла под теплоплитой и количество всплывших теплоплит увеличивается. П р и м е р . 140-тонную плавку спокойной стали СтЗсп разливают в 8-тонные изложницы, сквозные уширенные книзу» В головной части и з ложниц крепят с помощью огнеупорвых клиньев теплошшты 490 мм. Интенсивность разливки стали поддер- t живают в пределах 90 кг/с, интенсивность первоначальной доливки 8 кг/с в течение б е и окончательной доливки - 60 к г / с . Разливка плавки идет без заметного зарастания сталераэливочного стакана,,не Пример \ 2 3 5 требуется прожигать отверстие кислородной трубкой. Нет ни одного случая всплытия теплоплит. Время разливки плавки 34 мин, что на 2 мин меньше, чем по известному способу. Технико-экономические показатели разливки при различных значениях параметров разливки приведены в таблице. to Предлагаемый способ скоростной 'разливки стали позволяет на 5-10% сократить продолжительность разливки плавки, устранить зарастание сталеразливочного стака'на без увеличения количества всплывших теплоплит и дополнительного повышения головной обрези слитков. В результате облегчения условий труда разливщиков, так как не требуются операции по про20 бивке отверстий сталеразливочных стаканов, повышается пропускная способность сталеразливочного пролета. 25 Формула і Способ скоростной разиивки стали вверху преимущественно в изложницы 30 с теплоизоляционными плитами, включающий заливку изложницы с интенсивностью 80-180 кг/с до уровня, составляющего 5-20% высоты теплоизоляционных плит от их нижнего торца, и последующую доливку, о т л и ч а ю 35 щ и й с я тем, что, с целью ускорения наполнения изложницы и уменьшения зарастания отверстия сталеразливочного стакана, доливку проводят в два приема, причем первый из них 40 осуществляют с интенсивностью 510 кг/с в течение 4-8 с. Скорость Интенсивразливки. ность перкг/с вого приема доливки, кг/с 130 80 130 180 130 3 3 8 W 15 Продолжи- Головная тельность обрезъ СЛИТКОВ, первого приема доливки, с г 2 * 6 8 10 10,4 8,3 8,4 8,5 8,8 Извест ный 90 и з о б р е т е н и я 10,3 П р и м е ч а н и е . Горизонт наполнения (X от нижнего торца термоплит) для всех случаев 12,5* В известном способе при горизонте наполнения 12,5% производят остановку разливки в течение 20 с. , І6Н890 Редактор С. Патрушева * Составитель Т. Королева Техред М.Ходанич Корректор С. Черни Заказ 3947 Тираж 628 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35* Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101
ДивитисяДодаткова інформація
Автори англійськоюBorysov Yurii Mykolaiovych, Orobtsiev Yurii Viktorovych, Dymchenko Yevhen Mykolaiovych, Lytvynov Leonid Fedorovych, Usik Volodymyr Pylypovych, Yermolenko Hanna Volodymyrivna
Автори російськоюБорисов Юрий Николаевич, Оробцев Юрий Викторович, Димченко Евгений Николаевич, Литвинов Леонид Федорович, Усик Владимир Филиппович, Ермоленко Анна Владимировна
МПК / Мітки
МПК: B22D 7/00
Мітки: розливки, спосіб, сталі, швидкісної
