Зливний пристрій унітазу пасажирського вагону

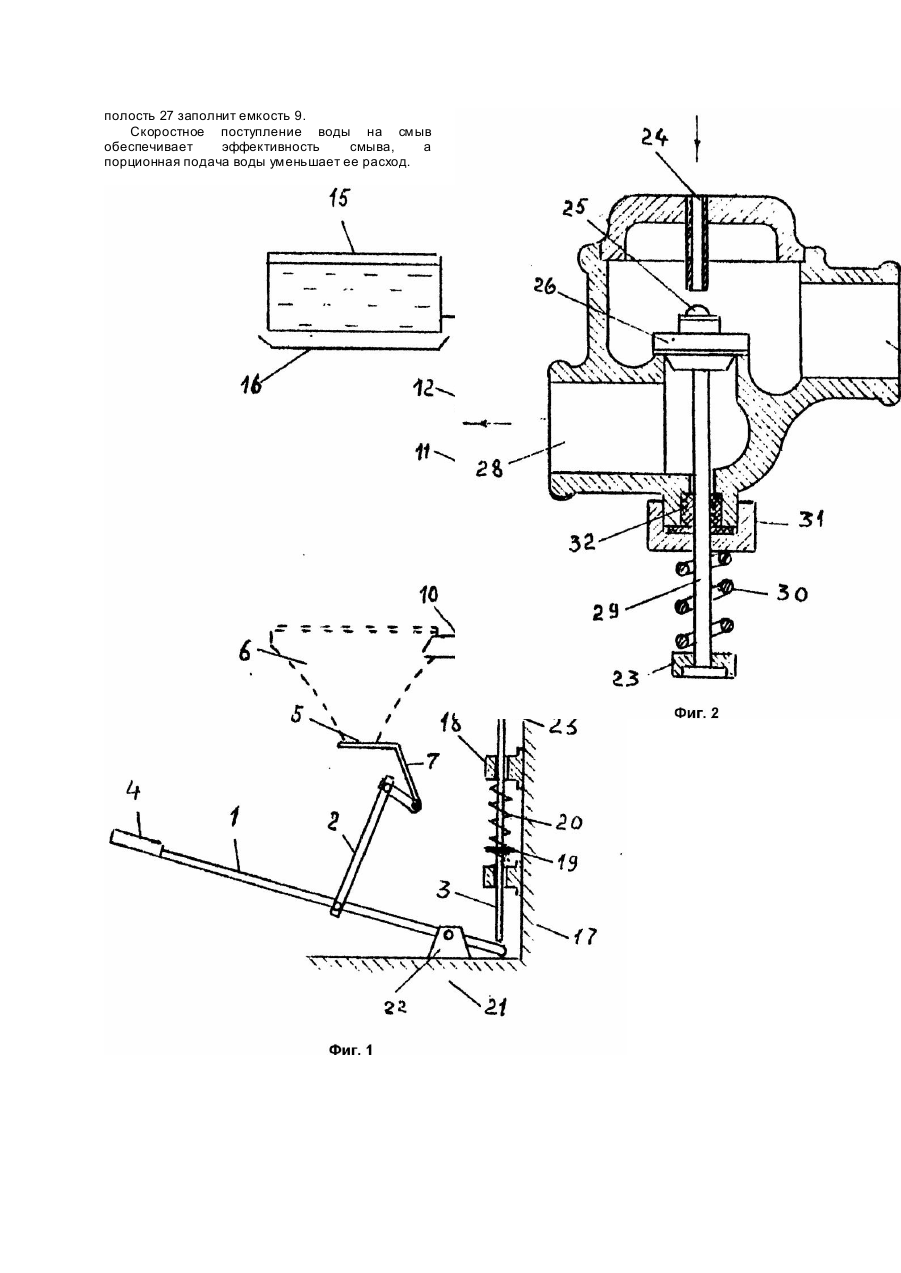

Изобретение относится к железнодорожному транспорту, в частности к сантехническому оборудованию пассажирских вагонов. Известно смывное устройство пассажирского вагона (А.с. СССР №925719, кл. B61D35/00, 1980), содержащее бак для воды с питательной трубой, на которой установлен разобщительный кран, смывной клапан, имеющий корпус с отверстием в крышке, разделенный на впускную и смывную полости, и установленный соосно отверстию запорный элемент с возвратной пружиной и штоком, выступающим из корпуса и имеющим упор на конце, взаимодействующий с толкателем, установленным с возможностью осевого перемещения в держателе унитаз, поддон которого связан с толкателем посредством прикрепленной к полу вагона педали и рычажной передачи с элементом возврата в исходное положение, емкость для воды, сообщенную с питательной трубой и впускной полостью смывного клапана. Недостаток известного смывного устройства определяется чрезмерным расходом воды, так как гидравлическая сила ее недостаточна для эффективного процесса смыва унитаза. В основу изобретения поставлена задача усовершенствования смывного устройства унитаза пассажирского вагона, в котором производится порционная подача воды на смыв и прекращается подача воды во впускную полость из бака при открытом клапане, обеспечивается эффективный процесс смыва унитаза и за счет этого экономится расход воды. Поставленная задача решается тем, что в смывном устройстве унитаза пассажирского вагона, содержащем бак для воды с питательной трубой, на которой установлен разобщительный кран, смывной клапан, имеющий корпус с отверстием в крышке, разделенный на впускную и смывную полости, и установленный соосно отверстию запорный элемент с возвратной пружиной и штоком, выступающим из корпуса и имеющим упор на конце, взаимодействующий с толкателем, установленным с возможностью осевого перемещения в держателе, унитаз, поддон которого связан с толкателем посредством прикрепленной к полу вагона педали и рычажной передачи с элементом возврата в исходное положение, емкость для воды, сообщенную с питательной трубой и впускной полостью смывного клапана, согласно изобретению, оно снабжено трубкой с вентилем, питательная труба посредством отверстия в крышке корпуса сообщена с впускной полостью смывного клапана и соединена с емкостью для воды посредством трубки с вентилем, запорный элемент смывного клапана с противоположной от штока стороны имеет выступ, выполненный с возможностью перекрытия питательной трубы, а возвратная пружина запорного элемента установлена между упором штока и корпусом смывного клапана, при этом толкатель выполнен с упорным кольцом, размещенным под держателем, прикрепленным к стенке вагона, а элемент возврата выполнен в виде пружины, установленной между упорным кольцом толкателя и держателем. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что питательная труба посредством отверстия в крышке корпуса сообщена с впускной полостью смывного клапана и соединена с емкостью для воды, а запорный элемент смывного клапана с противоположной от штока стороны имеет выступ, выполненный с возможностью перекрытия питательной трубы, при этом толкатель выполнен с упорным кольцом, размещенным под толкателем, прикрепленным к стенке вагона, а элемент возврата выполнен в виде пружины, этим обеспечивается технический результат - эффективный процесс смыва унитаза, и за счет этого определяются потребительские свойства - экономия расхода воды. На фиг.1 представлена схема устройства; на фиг.2 - смывной клапан, разрез. Смывное устройство содержит двуплечий рычаг 1, средней частью шарнирно соединенный с рычагом 2. Один конец двуплечего рычага 1 связан с толкателем 3 с возможностью соприкосновения, а свободный конец выполнен в виде педали 4. Рычаг 2 взаимодействует с поддоном 5 унитаза 6 посредством рычага 7, а толкатель 3 взаимодействует с смывным клапаном 8, к которому подсоединена емкость 9 и труба 10, сообщенная с унитазом 6. К смывному клапану 8 подсоединена питательная труба 11 с разобщающим вентилем 12, соединенная дополнительной трубой 13 с вентилем 14 и емкостью 9 и присоединенная к баку 15 снабженного защитным корытом 16. На стенке 17 вагона закреплены направляющие 18 толкателя 3, снабженного опорным кольцом 19, в которое упирается нижний торец пружины 20, другой торец которой упирается в верхнюю направляющую 18. На полу 21 вагона установлен кронштейн 22, на котором шарнирно закреплен двуплечий рычаг 1. Толкатель 3 взаимодействует с смывным клапаном 8 через упор 23. Крышка, смывного клапана 8 в месте присоединения трубы 10 имеет патрубок 24, заходящий в его полость и взаимодействующий с выступом 25 (фиг.2) противоположной стороны запорного элемента 26, разобщающего впускную 27 и смывную 28 полости и связанного с штоком 29, на выходе которого установлена пружина 30 между гайкой 31, поджимающей уплотнение 32 и упором 23. Смывное устройство работает следующим образом. В рабочем состоянии разобщающий вентиль 12 открыт, а вентиль 14 закрыт, его открывают при производстве санитарной уборки. После пользования унитазом, нажимают педаль 4 и удерживают ее необходимое время или до прекращения поступления воды. С перемещением педали 4 к полу 21 открывается поддон 5. Двуплечий рычаг 1 коротким плечом взаимодействует с толкателем 3, перемещая его, сжимая одновременно пружину 20, упираясь в упор 23, через шток 29, при этом открывается запорный элемент 26, и закрывается выступ 25 выхода патрубка 24. По питательной трубе 11 вода не поступает, а из емкости 9 вода пойдет через вход впускной полости 27 в смывную полость 28 и в унитаз 6. Протекание будет скоростным, так как сечения входного и вы ходного проходов смывного клапана 8 соразмерны увеличенному по отношению питательной трубы 11 сечению выхода емкости 9. При отпускании педали 4, ее перемещение в исходное положение с закрытием поддона 5 происходит под воздействием пружины 20 и пружины 30, при этом патрубок 24 открывается. Вода по питательной трубе 11 через впускную полость 27 заполнит емкость 9. Скоростное поступление воды на смыв обеспечивает эффективность смыва, а порционная подача воды уменьшает ее расход.
