Пристрій для захисту від внутрішніх пошкоджень конденсаторної батареї з ізольованою нейтралю

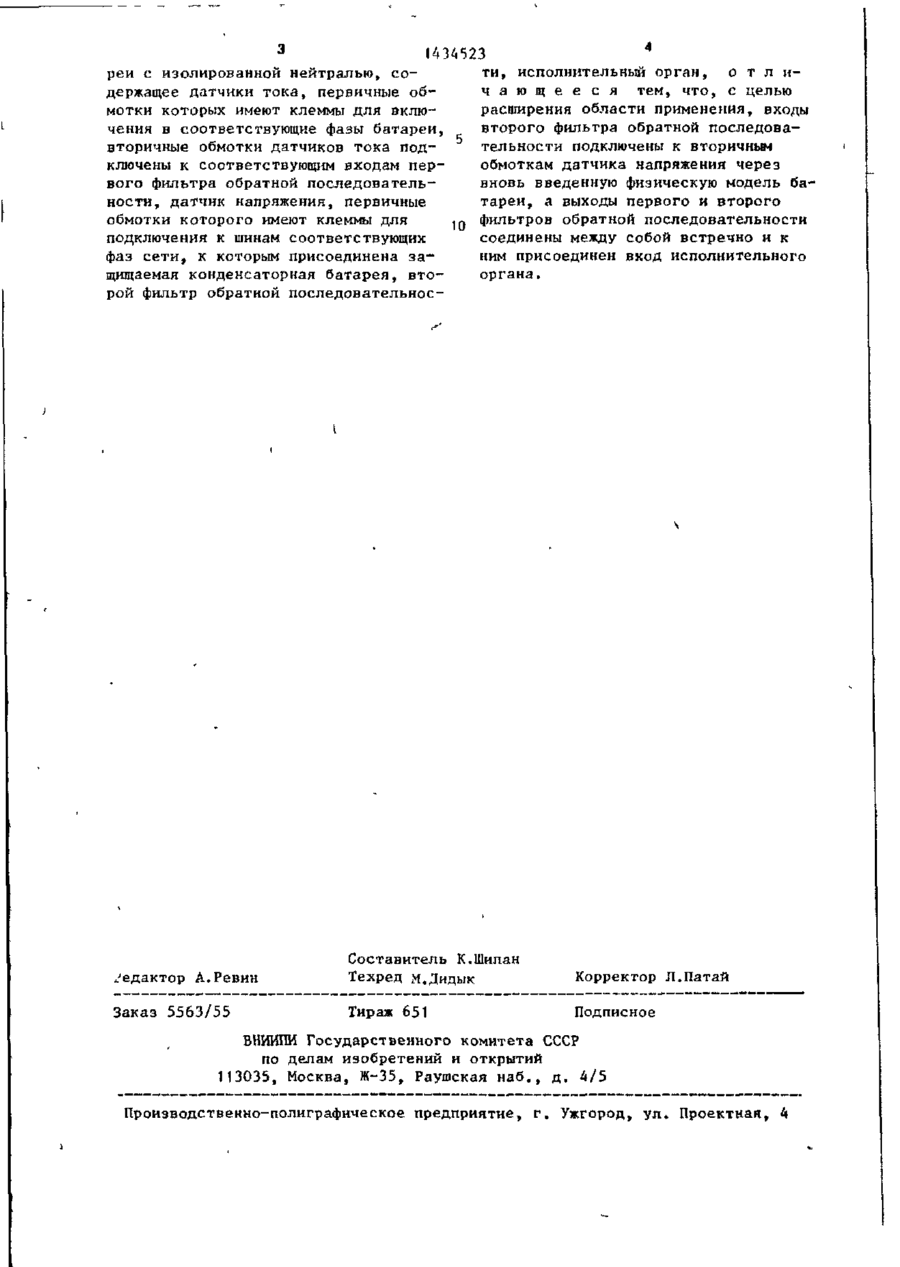

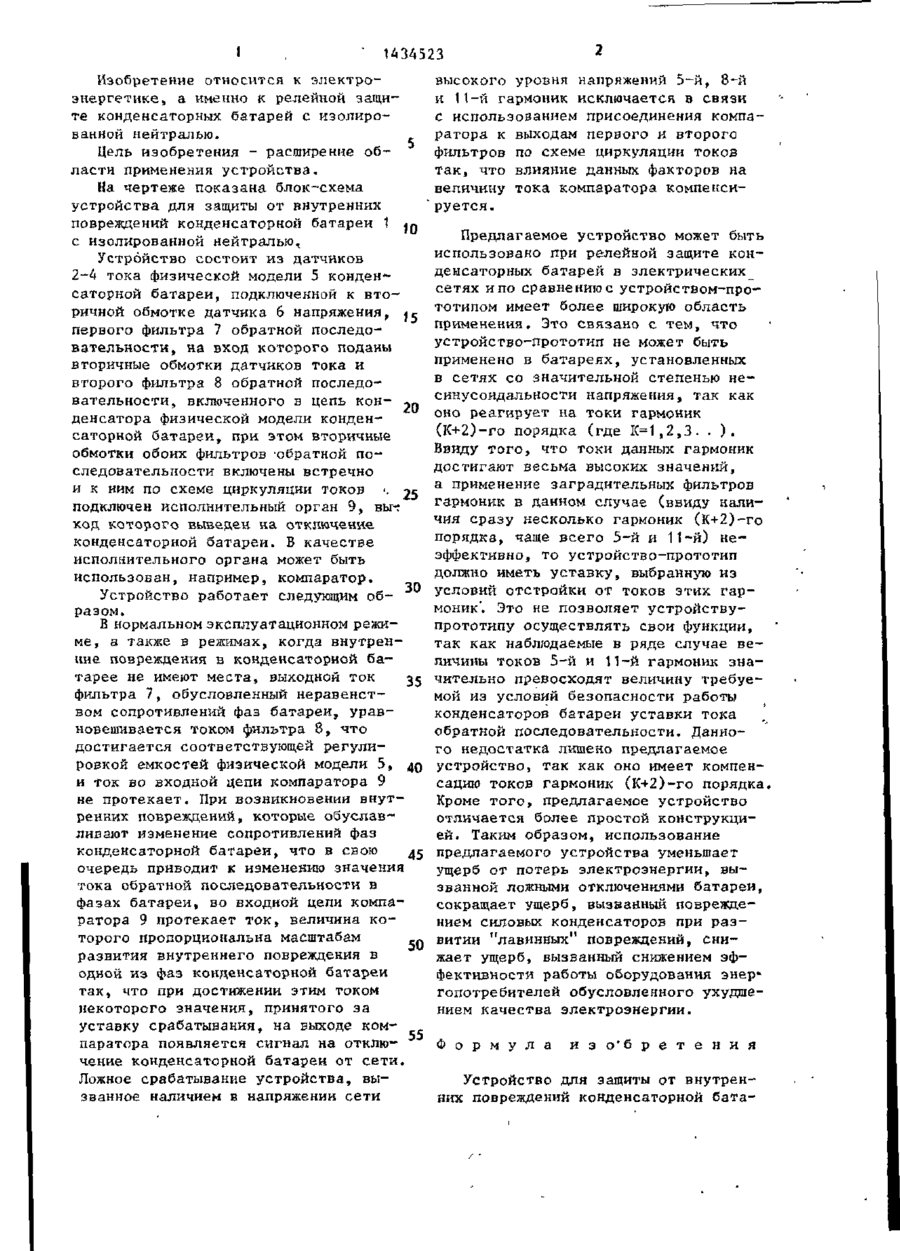

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) (51)4 (И) Н 02 Н 7/16 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО-ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ *21) 4196963/24-07 (22) 13.02.87 ,(46) 30.10.83. Бкш. № 40 (71) Львовский политехнический институт им. Ленинского комсомола и Производственно-энергетическое объединение "Львовэнерго" (72) В.Г. Садовский, К.К, Дощак, Е.А. Садовская и Ю.А. Тынкалюк (53) 621.316.925(088.8) (56) Авторское свидетельство СССР № 714570, кл. Н 02 Н 7/16, 1980. Авторское свидетельство СССР № 1309170, кл. Н 02 Н 7/16, 1985. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ ВНУТРЕННИХ ПОВРЕЖДЕНИЙ КОНДЕНСАТОРНОЙ БАТАРЕИ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ (57) Изобретение относится к электроэнергетике, а именно к технике релейной защиты конденсаторных батарей. Целью изобретения является расширение области применения. Цепь достигается введением в устройство физической модели 5 конденсаторной батареи, подключенной между датчиком 6 напряжения и вторым фильтром 8 обратной последовательности. Это позволяет использовать устройство в сетях с несинусоидальным напряжением и компенсировать токи пятой, восьмой и одиннадцатой гармоник, 1 ил. - отклонение 1434523 Изобретение относится к электроэнергетике, а именно к релейной защите конденсаторных батарей с изолированной нейтралью. Цель изобретения - расширение области применения устройства. На чертеже показана блок-схема устройства для защиты от внутренних повреждений конденсаторной батареи 1 jg с изолированной нейтралью. Устройство состоит из датчиков 2-4 тока физической модели 5 конденсаторной батареи, подключенной к вторичной обмотке датчика 6 напряжения, jc первого фильтра 7 обратной последовательности, на вход которого поданы вторичные обмотки датчиков тока и второго фильтра 8 обратной последовательности, включенного в цепь кон- у-. денсатора физической модели конденсаторной батареи, при этом вторичные обмотки обоих фильтров обратной последовательности включены встречно и к ним по схеме циркуляции токов ' 25 . подключен исполнительный орган 9, выход которого выведен на отключение конденсаторной батареи. Б качестве исполнительного органа может быть использован, например, компаратор. высокого уровня напряжений 5-й, 8-й и 11-й гармоник исключается в связи с использозанием присоединения компаратора к выходам первого и второго фильтров по схеме циркуляции токов так, что влияние данных факторов на величину тока компаратора компенсируется. Предлагаемое устройство может быть использовано при релейной защите конденсаторных батарей в электрических__ сетях и по сравнению с устройством-прототипом имеет более широкую область применения. Это связано с тем, что устройство-прототип не может быть применено в батареях, установленных в сетях со значительной степенью несинусоидальности напряжения, так как оно реагирует на токи гармоник (К+2)-го порядка (где К=1,2,3. - ) . Ввиду того, что токи данных гармоник достигают весьма высоких значений, а применение заградительных фильтров гармоник в данном случае (ввиду наличия сразу несколько гармоник (К+2)-го порядка, чаще всего 5-й и 11-й) неэффективно, то устройство-прототип должно иметь уставку, выбранную из условий отстройки от токов этих гармоник'. Это не позволяет устройствупрототипу осуществлять свои функции, так как наблюдаемые в ряде случае величины токов 5-й и 11-й гармоник значительно превосходят величину требуемой из условий безопасности работы конденсаторов батареи уставки тока обратной последовательности. Данного недостатка лишено предлагаемое устройство, так как оно имеет компенсацию токов гармоник (К+2)-го порядка, Кроме того, предлагаемое устройство отличается более простой конструкцией. Таким образом, использование предлагаемого устройства уменьшает ущерб от потерь электроэнергии, вызванной ложными отключениями батареи, сокращает ущерб, вызванный повреждением силовых конденсаторов при развитии "лавинных" повреждений, снижает ущерб, вызванный снижением эффективности работы оборудования энер* гопотребителей обусловленного ухудшением качества электроэнергии. Устройство работает следующим образом. В нормальном эксплуатационном режиме, а также в режимах, когда внутренние повреждения в конденсаторной батарее не имеют места, выходной ток 35 фильтра 7, обусловленный неравенством сопротивлений фаз батареи, уравновешивается током фильтра 8, что достигается соответствующей регулировкой емкостей физической модели 5, 40 и ток во входной цепи компаратора 9 не протекает. При возникновении внутренних повреждений, которые обуславливают изменение сопротивлений фаз конденсаторной батареи, что в свою д$ очередь приводит к изменению значения тока обратной последовательности в фазах батареи, во входной цепи компаратора 9 протекает ток, величина которого пропорциональна масштабам 50 развития внутреннего повреждения в одной из фаз конденсаторной батареи так, что при достижении этим током некоторого значения, принятого за уставку срабатывания, на выходе ком55 Ф о р м у л а паратора появляется сигнал на отклю-* и з о'б р е т е н и я чение конденсаторной батареи от сети. Устройство для защиты от внутренЛожное срабатывание устройства, выних повреждений конденсаторной батазванное наличием в напряжении сети 3 п 1434523 реи с изолированной нейтралью, соти, исполнительный орган, о т л ндержащее датчики тока, первичные обч а ю щ е е с я тем, что, с целью мотки которых имеют клеммы для вклюрасширения области применения, входы чения в соответствующие фазы батареи, второго фильтра обратной последовавторичные обмотки датчиков тока подтельности подключены к вторичным ключены к соответствующим входам перобмоткам датчика напряжения через вого фильтра обратной последовательвновь введенную физическую модель баности, датчик напряжения, первичные тареи, а выходы первого и второго обмотки которого имеют клеммы для фильтров обратной последовательности 10 подключения к шинам соответствующих соединены между собой встречно и к фаз сети, к которым присоединена заним присоединен вход исполнительного щищаемая конденсаторная батарея, втооргана, рой фильтр обратной последовательнос /едактор А.Ревин Составитель К.Шилан Техред м.Дидык Корректор Л.Патай Заказ 5563/55 Тираж 651 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
