Пристрій для вимірювання часових інтервалів

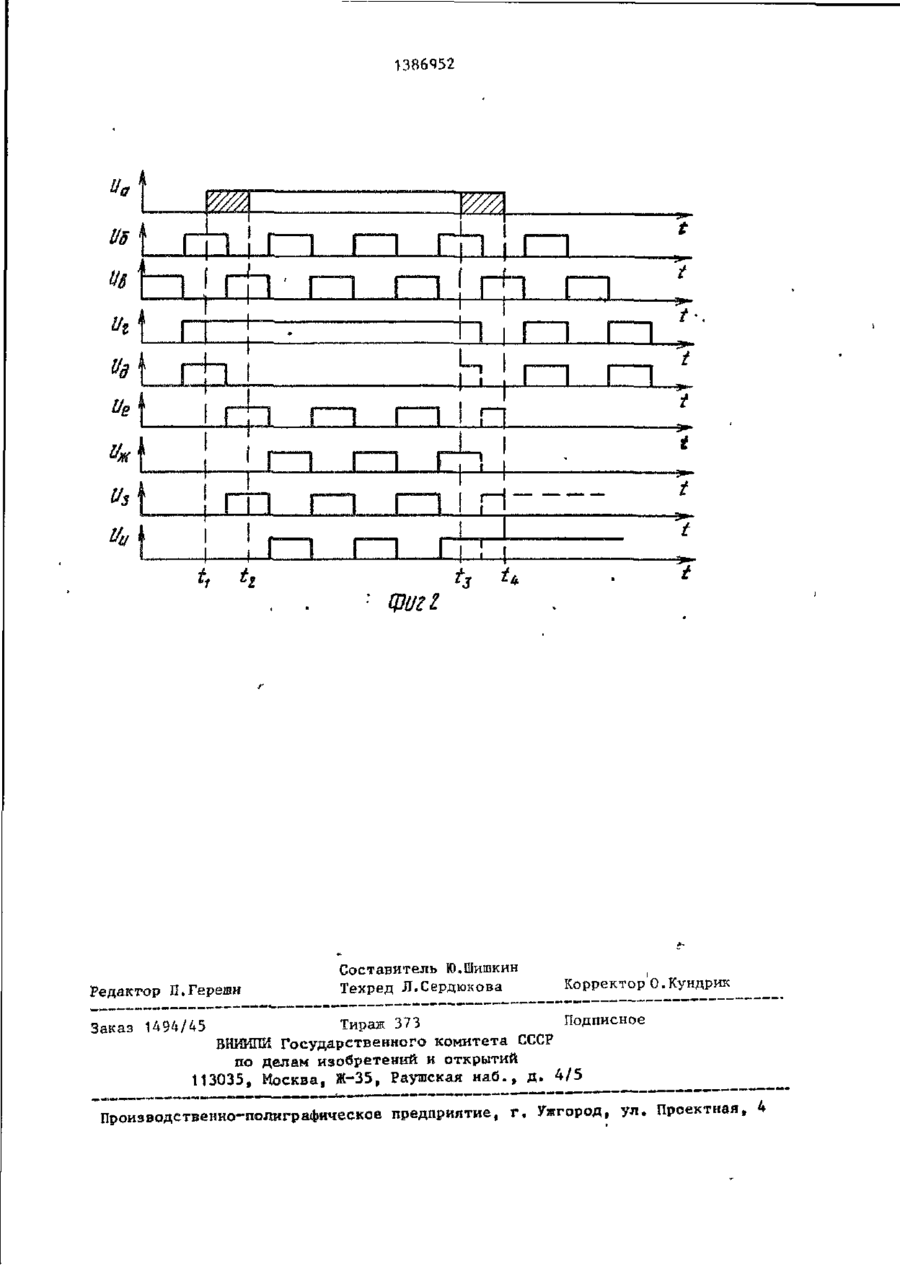

Изобретение относится к им• 30.07.86 г,. пульсной технике и служит для повы07.04.88. Бюл. № 13 : : v •;>; -/•• \ шения функциональной надежности Т.М.Демьянчук ,: : - , , ,, . устройства. Для этого в устройство, содержащее сче тчик 2 импульсов и 681.317 (088.8) ч> элементы И 4,' 5 и 11, введены генератор 1 эталонных импульсов с прямым (56) Авторское свидетельство СССР и инверсным выходами, индикаторы 3 № 824120, кл. G 04 F 10/04, 1980. и 10, D-триггеры 6 и 7, элемент НЕ 8, элемент ИЛИ 9 и образованы новые фун(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕНкциональные связи. 2 ил. НЫХ ИНТЕРВАЛОВ і . И 1 • С - R о •і • з,и /& 3 со • ел "Ь •• • б >^ ж > 7D Q3UI1 ТІ-.;- ^ 1 1386952 отпирания на тот из элементов И А или 5, на вход которого в данный мо* мент от генератора 1 с прямого или инверсного выхода поступает низкий логический уровень (фиг.26,в). Например, если фронт измеряемого импульса формируется в момент времени t,, то D-триггер 7 фиксирует высокий логический уровень (фиг,2г) и сигнал разрешения поступает на элемент И 5, на выходе которого формируется подача импульсов (фиг.2е), заполняющих измеряемый временной интервал с инверсного выхода генератора 1. Если же фронт измеряемого импуль^ са формируется в момент времени t 4 , то D-триггер 7 фиксирует низкий уровень (фиг,2д) и сигнал разрешения поступает на элемент И А, на выходе .которого формируется за время действия измеряемого интервала пачка импульсов (фиг.2ж) с прямого выхода генератора 1. Пачка импульсов с выходов элементов И А и 5 через элемент ИЛИ 9 и D-триггер 6 поступает на счетный вход счетчика 2, который фиксирует количество импульсов в пачке. По спаду измеряемого импульса, инвертируемому элементом НЕ 8, D-триггер 6 фиксирует логический уровень, поступивший в этот момент времени на его информационный вход, обеспечивая фиксацию счетчиком 2 последнего импульса из пачки. Если спад измеряемого импульса, например, поступил в момент времени t 3 , а фронт - в момент t/, то D-триггер 6 фиксирует низкий уровень (фиг,2з) и результат измерений равен Устройство работает следующим о&*числу импульсов, зафиксированных ^разом. счетчиком 2 и индицируемых индикаПеред началом измерения, когда на входной шине устройства сигнал от*^ тором 3. Если спад измеряемого импульса сутствует, D-триггер 6 и счетчик 2 поступает в момент времени tft, а устанавливаются в исходное состояние, фронт - в момент t z , то триггер 6 при котором на индикаторах 3 и 10 усфиксирует высокий уровень (фиг,2и), танавливаются нули, а D-триггер 7 при который через элемент И 11 включает нулевом уровне сигнала на С-входе _ дополнительный индикатор 10. Свечеповторяет сигнал, поступающий на его ние дополнительного индикатора 10 D-вход с прямого выхода генератора 1, свидетельствует о том, что к реПри поступлении на входную шину зультату измерений, индицируемому устройства измеряемого импульса (фиг.2а) по его фронту D-триггер 7 „ на индикаторе 3, добавляется половина величины младшего разряда, равная фиксирует логический уровень, поступивший в данный момент на его информационный D-вход, чем автоматиЕсли же спад измеряемого импульчески обеспечивается подача сигнала са поступает в момент времени t 4 , Изобретение относится к импульсной технике и может быть использовано для измерения длительности одиночных импульсов. 3 цель изобретения - повышение функциональной надежности устройства. На фиг,1 приведена функциональная схема устройства; на фиг.З - временные диаграммы работы устройства. 10 Устройство содержит генератор 1 эталонных импульсов, счетчик 2 импульсов, индикатор 3, элементы И А и 5, D-триггеры 6 и 7, элемент НЕ 8, элемент ИЛИ 9, индикатор 10, элемент 15 И 11 и входную шину 12. Входная шина 12 устройства соединена с первыми входами элементов И А и 5, вторые входы которых подключены соответственно к прямому и инверсно- 20 му входам генератора 1, а третьи 'входы элементов И А и 5 соединены соответственно с инверсным и прямым выходами D-триггера 79 С-вход которого подключен к входной шине 12 устройст-25 ва, а D-вход соединен с вторым входом элемента И ky выход которого подключен к одному из входов элемента ИЛИ 9, второй вход которого соединен с выходом элемента И 5, а выход эле30 мента ИЛИ 9 подключен к D-входу Dтриггера 6, С-вход которого через элемент НЕ 8 соединен с входной шиной 12 устройства и непосредственно с первым входом элемента И 11, вто- 35 рой вход которого соединен с прямым выходом D-триггера 6 и счетным входом счетчика 2, информационные выходы которого подключены к входам индикатора 3, а выход элемента И 11 сое- 40 динен с входом индикатора 10. 1186952 то в зависимости от того, когда поступил фронт, в момент t, или t 2 , D-триггер зафиксирует соответственно высокий или низкий уровень (штрихо- с вые линии, фиг.2), Результат измерений определяется из зависимости Т,- п-Т,- 0,5Т ? Р * 0,5Т э , ю где р .- коэффициент, учитывающий значение логического уровня на выходе D-триггера 6 после окончания измерения \$ (р=0 при низком логическом уровне и р=1 - при высоком); Т, - период следования импульсов генератора 1; п - количество импульсов, за20 фиксированных счетчиком. Ф о р м у л а и з о б р е т е н и я Устройство для измерения временных интервалов, содержащее счетчик им25 пульсов, первый, второй и третий элементы И, первые входы первого и второго элементов И соединены с входной шиной устройства, о т л и ч а ю щ е е с я тем, что, с целью повыше- зо ния функциональной надежности уст ройства, в него дополнительно введены генератор эталонных импульсов с прямым и инверсным выходами, первый ч второй D-триггеры, элемент НЕ, элемент ИЛИ, первый и второй индикаторы, причем инверсный и прямой выходы генератора эталонных импульсов соединены с вторыми входами соответственно первого и второго элементов И, третьи входы которых подключены соответственно к прямому и инверсному выходам первого D-триггера, С-вход которого соединен с входной шиной устройства, а D-вход подключен к второму входу второго элемента И, выход которого соединен с одним из входов элемента ИЛИ, второй вход которого подключен к выходу первого элемента И, а выход соединен с D-входом второго D-триггера, С-вход которого через элемент НЕ подключен к входной шине устройства и непосредственно к первому входу третьего элемента И,' второй вход которого соединен с прямым выходом второго D-триггера и счетным входом счетчика импульсов, информационные выходы которого подключены к входам первого индикатора, а выход третьего элемента И соединен с входом второго индикатора» П86Ч52 US ! m • гп гп ! rh гп h I I l i l t I V,, • фиг г ' Редактор П.Гереши Составитель Ю.Шишкин Техред Л.Сердюкова Корректор О.Кундрик Заказ 1494/45 Тираж 373 Подписное ВНХШПК Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
