Універсальна гідроенергетична установка

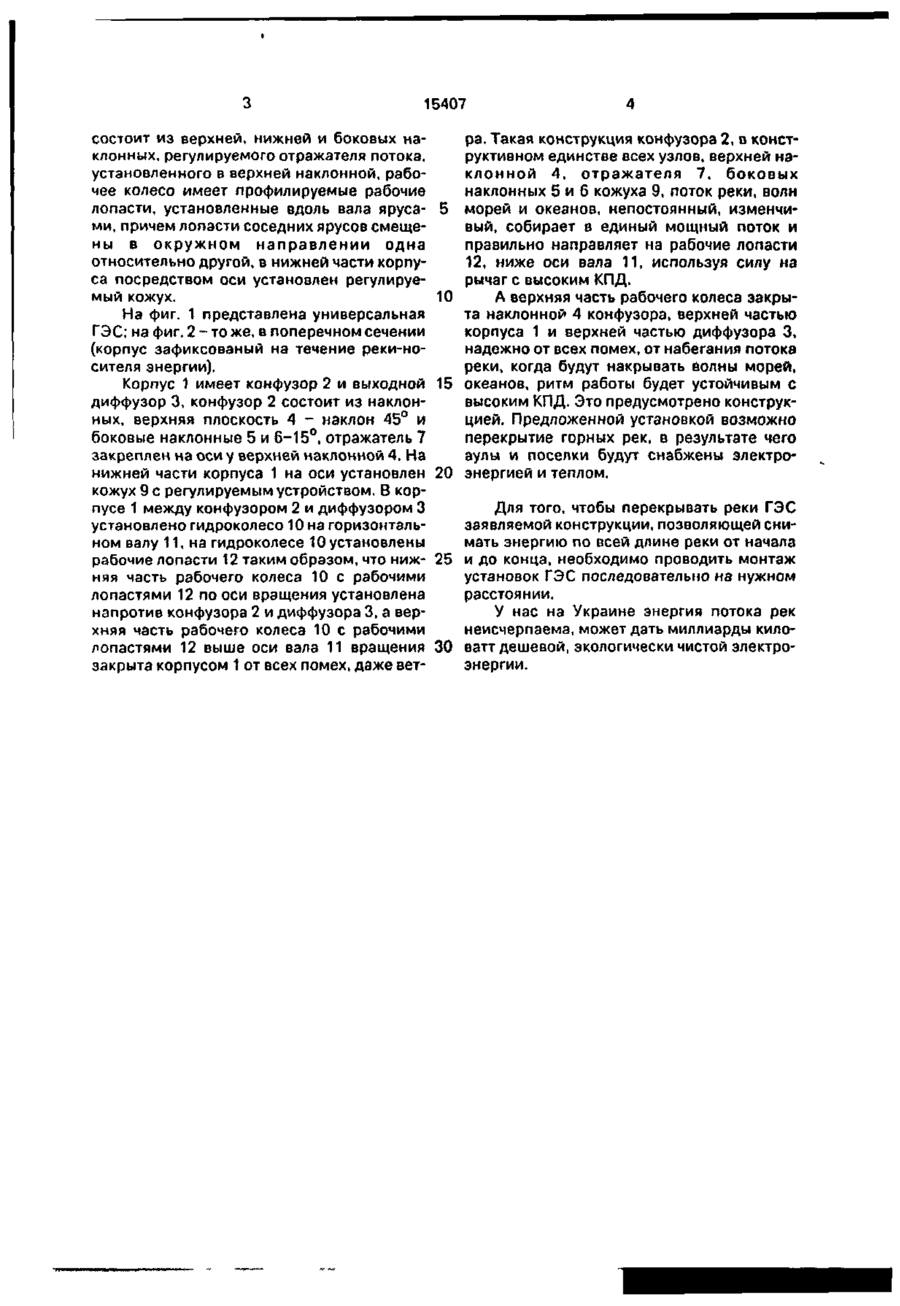

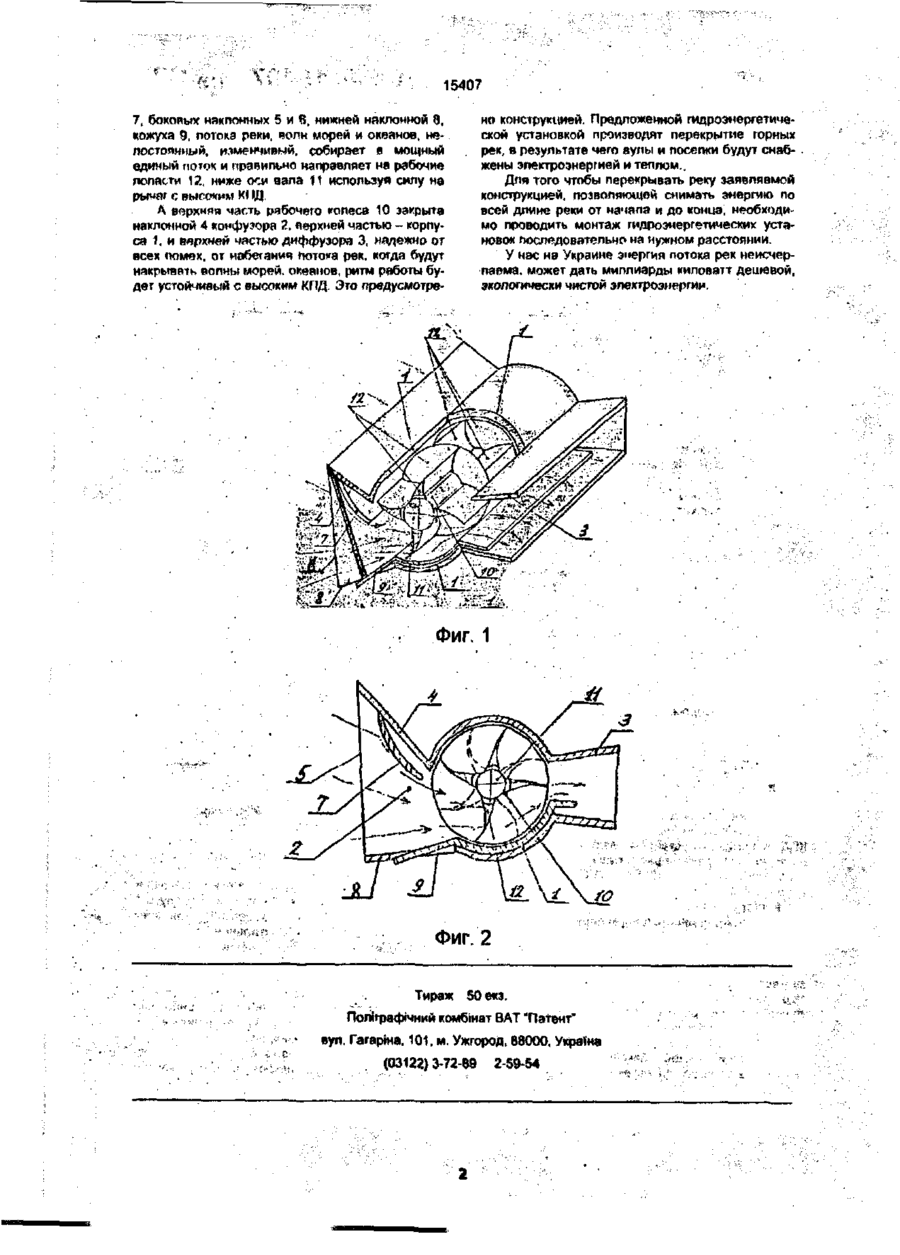

Универсальная гидроэнергетическая установка, которая содержит корпус, конфузор, диффузор и рабочее колесо, размещенное в корпусе между конфузором и диффузором, причем корпус, конфузор и диффузор представляют собой единое целое, отличающаяся тем, что конфузор состоит из верхней, нижней и боковых наклонных, регулируемого отражателя потока, установленного в верхней наклонной, рабочее колесо имеет профилируемые рабочие лопасти, установленные вдоль его вапа ярусами, причем лопасти соседних ярусов смещены одна относительно другой, а в нижней части корпуса посредством оси установлен регулируемый кожух Универсальная гидроэнергетическая установка относится к энергетике, а именно - гидроэнергетическим установкам Целью изобретения является повышение КПД, и получить самую дешевую электроэнергию Самым бпизким прототипом явпяется патент США /1/ Гидроэнергетическая установка прототипа содержит корпус, коифузор, диффузор и рабочее колесо, размещенное в корпусе между конфузором и диффузором, причем, корпус, конфуэор и диффузор представляют собой единое целое, только сверху, а низ рабочего колеса, не закрытый корпусом лопасти рабочего колеса по ось вращения, свободно опускаются в поток течения реки Энергия потока реки частично отдае' свою энергию рабочим лопастям рабочего колеса, а остальная энергия потока обошла лопасти рабочего колеса низом, боками, имеет помехи, утечку, низкий КПД Конструкция установки, взятой за прототип, на перекрытия реки не рассчитана Патент США № 4256271. МПК F03D 7/00. опубл 1981г Конструкция предложенной гидроэнергетической установки, полностью ликвидирует недостатки прототипа Конструкция рассчитана перекрывать реку этой установкой от левого берега до правого, шире берега «2-4 установки», на этом участке реки место перекрытия, энергию потока реки полностью превратит с самым высоким КПД во вращательное движение рабочего колеса исключая обход потока низом, боками, утечки, самоторможение Увеличение КПД за счет того, что конфузор состоит из верхней, нижней и боковых наклонных, регулируемого отражателя потока установленного в верхней наклонной, рабочее колесо имеет профилируемые рабочие лопасти, установленные вдоль вала ярусами, причем лопасти соседних ярусов смещены в окружном направлении одна относительно другой, такой конструкцией достигаем равномерного вращения выхода конца вала рабочего колеса для соединения через муфту с генератором А в нижней части корпуса посредством оси установлен регулируемый кожух На фиг 1 представлена гидроэнергетическая установка, на фиг 2 - тоже, в поперечном сечении /корпус 1 и кокфузор 2, диффузор 3, единое целое/ Гидроэнергетической установкой производят перекрытие реки, конфузором 2, навстречу потоку реки Корпус 1 имеет конфуэор 2 и выходной диффузор 3 Конфузор 2 состоит из наклонных, верхняя плоскость 4 - наклон 45° и боковые наклонные 5 и 6 - 15°, нижняя наклонная 8 - наклон от 1° ДО 5° На нижней части корпуса 1 на оси установлен кожух 9, с регулируемым устройством В корпусе 1 между конфузором 2 и диффузором 3 установлено гидроколесо 10 на горизонтальном валу 11, на гидроколесе 10 установлены рабочие лопасти 12 таким образом, что нижняя часть рабочего колеса 10 с рабочими лопастями 12 по ось вращения установлена напротив конфуэора 2 и диффузора 3, а верхняя часть рабочего колеса 10 с рабочими лопастями 12 еыше оси вала 11 вращения закрыта корпусом 1 от всех помех, даже от ветра. Такая конструкция конфузора 2 в конструктивном единстве всех узлов, верхней наклонной 4, отражателя СМ О о Ю ел Универсальная гидро-ГЭС относится к энергетике, а именно - гидроэнергетическим установкам. Целью изобретения является повышение КПД, и получить самую дешевую экологически чистую электроэнергию. Самым близким прототипом является патент США [1]. Гидроэнергетическая установка прототипа содержит корпус, конфузор. диффузор и рабочее колесо, размещенное в корпусе между конфузором и диффузором, причем корпус, конфузор и диффузор представляют собой единое целое. Конструкция установки, взятой за прототип, на перекрытия реки не рассчитана, а проводится монтаж на встречу энергии по токе реки, конфузором - навстречу течения реки. Энергия потока частично отдает свою энергию в конфузор, а остальная энергия потока обошла конфузор низом, боками, энергия потока, попавшая в конфузор на своем пути до выхода из диффузора, имеет помехи, утечки, низкое КПД. Конструкция предложенной гидро-ГЭС полностью ликвидирует недостатки прототипа. Конструкция рассчитана перекрывать реку этой установкой от левого берега до правого, шире берега 2-4 установки, этим энергию потока реки полностью превратит, с самым высоким КПД, во вращательное движение рабочего колеса, исключая обход потока низом, боками, помехи, утечки, самоторможение. Увеличение КПД за счет того, что конфузор 15407 состоит из верхней, нижней и боковых наклонных, регулируемого отражателя потока, установленного в верхней наклонной, рабочее колесо имеет профилируемые рабочие лопасти, установленные вдоль вала яруса- 5 ми, причем лопасти соседних ярусов смещены в окружном направлении одна относительно другой, в нижней части корпуса посредством оси установлен регулируемый кожух. 10 На фиг. 1 представлена универсальная ГЭС; на фиг. 2 - то же, в поперечном сечении (корпус зафиксованый на течение реки-носителя энергии). Корпус 1 имеет конфузор 2 и выходной 15 диффузор 3, конфузор 2 состоит из наклонных, верхняя плоскость 4 - наклон 45° и боковые наклонные 5 и 6-15°, отражатель 7 закреплен на оси у верхней наклонной 4. На нижней части корпуса 1 на оси установлен 20 кожух 9 с регулируемым устройством. В корпусе 1 между конфузором 2 и диффузором 3 установлено гидроколесо 10 на горизонтальном валу 11, на гидроколесе 10 установлены рабочие лопасти 12 таким образом, что ниж- 25 няя часть рабочего колеса 10 с рабочими лопастями 12 по оси вращения установлена напротив конфузора 2 и диффузора 3, а верхняя часть рабочего колеса 10 с рабочими лопастями 12 выше оси вала 11 вращения 30 закрыта корпусом 1 от всех помех, даже вет ра. Такая конструкция конфузора 2, в конструктивном единстве всех узлов, верхней наклонной 4, отражателя 7, боковых наклонных 5 и б кожуха 9, поток реки, волн морей и океанов, непостоянный, изменчивый, собирает в единый мощный поток и правильно направляет на рабочие лопасти 12, ниже оси вала 11, используя силу на рычаг с высоким КПД. А верхняя часть рабочего колеса закрыта наклонной 4 конфузора, верхней частью корпуса 1 и верхней частью диффузора 3, надежно от всех помех, от набегания потока реки, когда будут накрывать волны морей, океанов, ритм работы будет устойчивым с высоким КПД. Это предусмотрено конструкцией. Предложенной установкой возможно перекрытие горных рек, в результате чего аулы и поселки будут снабжены электроэнергией и теплом. Для того, чтобы перекрывать реки ГЭС заявляемой конструкции, позволяющей снимать энергию по всей длине реки от начала и до конца, необходимо проводить монтаж установок ГЭС последовательно на нужном расстоянии. У нас на Украине энергия потока рек неисчерпаема, может дать миллиарды киловатт дешевой, экологически чистой электроэнергии. 15407 М-Ч Фи-г 2 Упорядник С Гарбуз Замовлення 4182 Техред М Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП Київ-53, Львівська пл , 8 відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
