Пристрій для різання гіпсових пов’язок

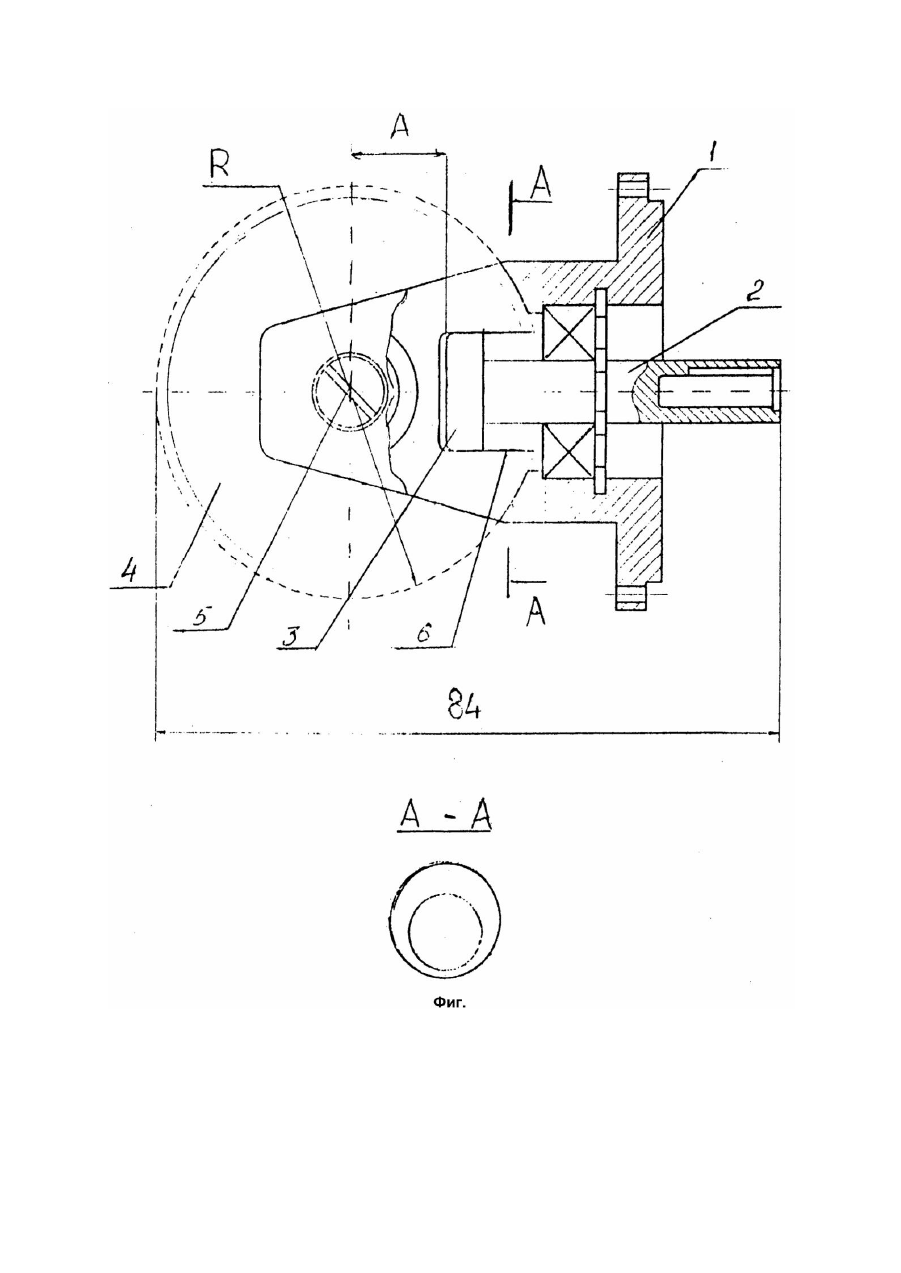

Изобретение относится к медицинской технике, в частности к медицинским механизированным инструментам и может быть использовано для разрезания гипсовых повязок, деревянных, пластиковых и металлических изделий, которые необходимо удалить с тела человека. Известно устройство [1], содержащее корпус, установленный в нем вал, закрепленное на валу средство для превращения вращательных движений в колебательные и закрепленный на оси режущий инстр умент. Недостатком этого устройства является повышенная травматичность из-за нерегулируемости амплитуды последовательного движения, режущего инструмента в процессе работы. Наиболее близким к заявляемому по технической сущности является устройство для разрезания гипсовых повязок [2], содержащее корпус, размещенный в нем вал, имеющий средство для преобразования вращательного движения на оси режущего инструмента. Недостаток прототипа заключается в том, что амплитуда колебаний режущего инструмента не соответствует амплитуде колебаний кожи человека при резании гипсовых повязок, что вызывает травмирование поверхности кожи человека. Кроме того, указанное устройство не возможно использовать для разрезания сырых гипсовых повязок, в случае необходимости, поскольку оно работает только при приложении усилия нагрузки. В основу изобретения поставлена задача усовершенствования устройства, чтобы уменьшить травматичность при разрезании гипсовых повязок. Это обеспечивается благодаря созданию конструкции, позволяющей задать режущему инстр ументу амплитуду колебаний, совпадающую с амплитудой колебаний кожи человека. Поставленная задача достигается тем, что устройство для разрезания гипсовых повязок, содержащим корпус, размещенный в уем вал, средство для преобразования вращательного движения в колебательное, закрепленную в корпусе ось, на которой установлен режущий инструмент, согласно изобретению, средство для преобразования вращательного движения в колебательное выполнено в виде эксцентрика на конце вала со стороны режущего инструмента, при этом эксцентрик размещен в пазу, выполненном с возможностью взаимодействия с ним, а ось эксцентрика смещена относительно оси устройства на величину, определяемую по формуле где мм - постоянная величина (средняя величина колебания кожи); - расстояние от оси режущего инструмента до эксцентрика; - радиус режущего инстр умента. Таким образом, благодаря такому конструктивному решению, амплитуда колебаний режущего инструмента соответствует амплитуде колебаний кожи человека при разрезании гипса. Кроме того, это устройство работает также без приложения силы, т.е. им можно разрезать и мокрый гипс. Также его можно использовать для разрезания гипса в труднодоступных местах. На чертеже (фиг.) изображено предлагаемое устройство. Устройство содержит корпус 1, размещенный в нем вал 2 и средство для преобразования вращательного движения в колебательное, выполненное в виде эксцентрика.3, выполненного на выходном конце гала 2 со стороны режущего инструмента 4, который установлен на оси 5, закрепленной в корпусе 1. Режущий инструмент 4 имеет паз 6, в котором размещен эксцентрик 3 с возможностью взаимодействия с режущим инструментом. Ось эксцентрика 3 смещена относительно оси устройства на величину, определяемую по формуле где мм - постоянная величина (средняя величина колебания кожи); - расстояние от оси режущего инстр умента до эксцентрика; - радиус режущего инстр умента. Работает устройство следующим образом. При включении двигателя (на чертеже не показан) вращательное движение передается валу 2 и соответственно эксцентрику 3, который, вращаясь попеременно, действует на стенки паза 6, отклоняя режущий инструмент то в одну, то в другую сторону на угол с амплитудой отклонения кожи человека.
