Конвейєр для виготовлення декоративних гіпсових плит

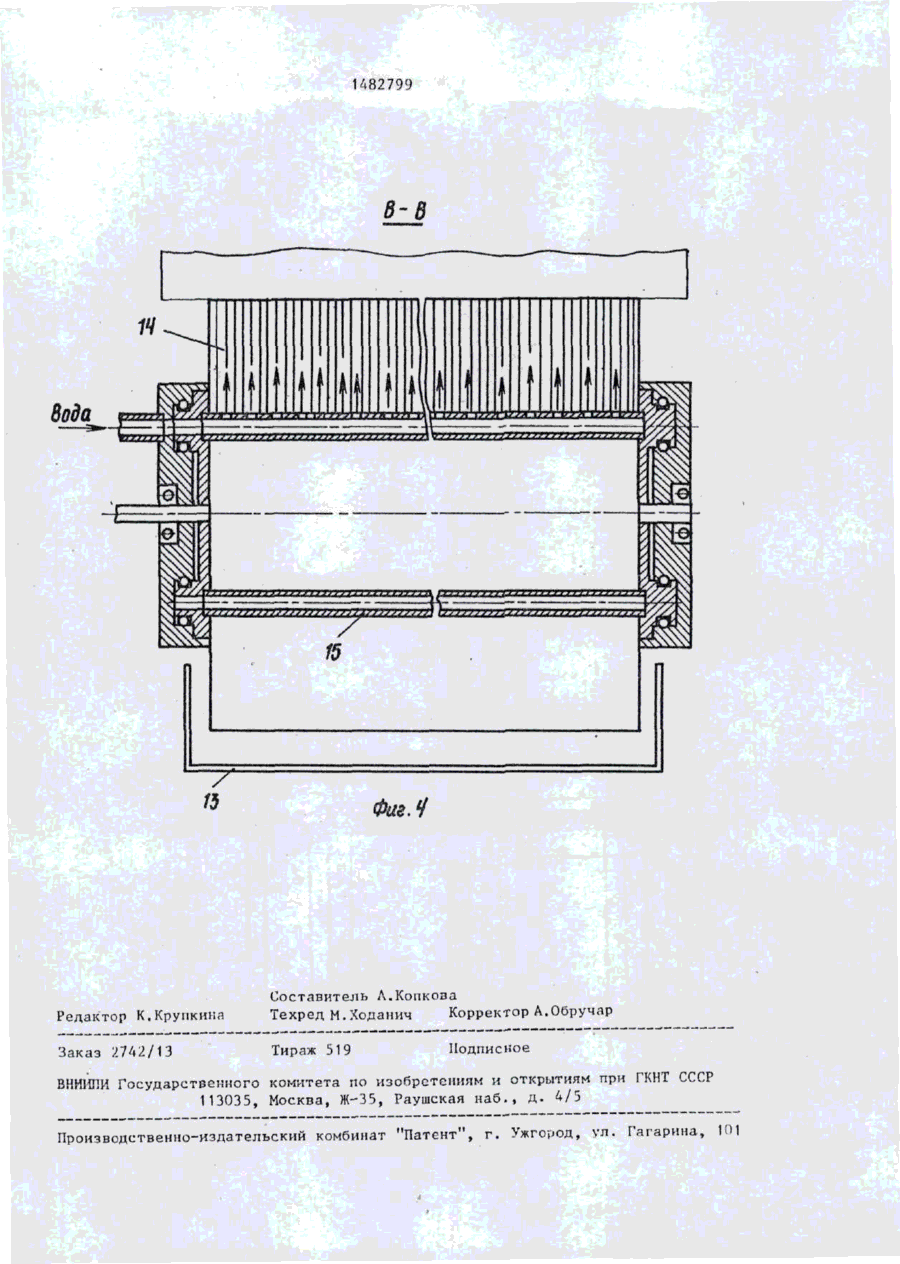

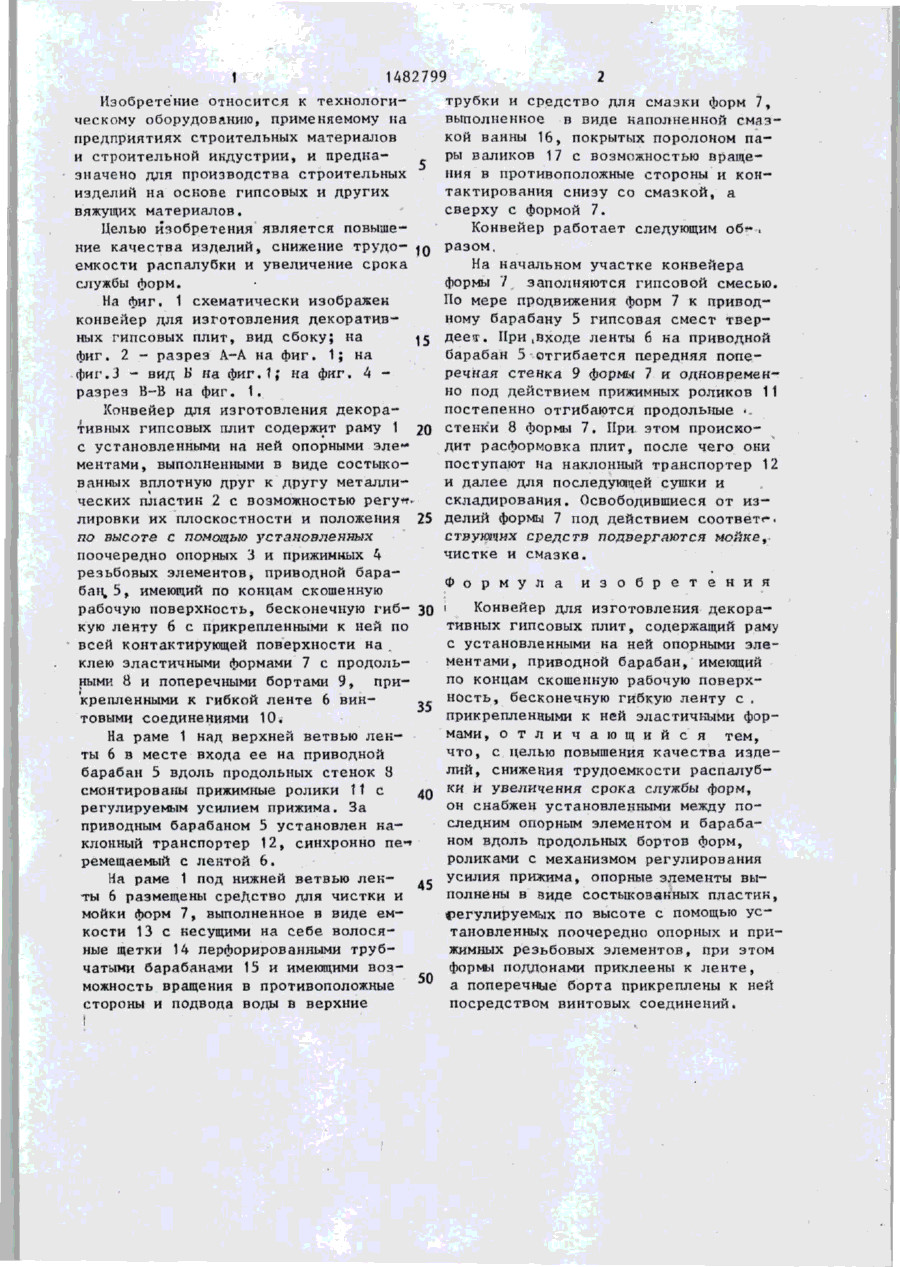

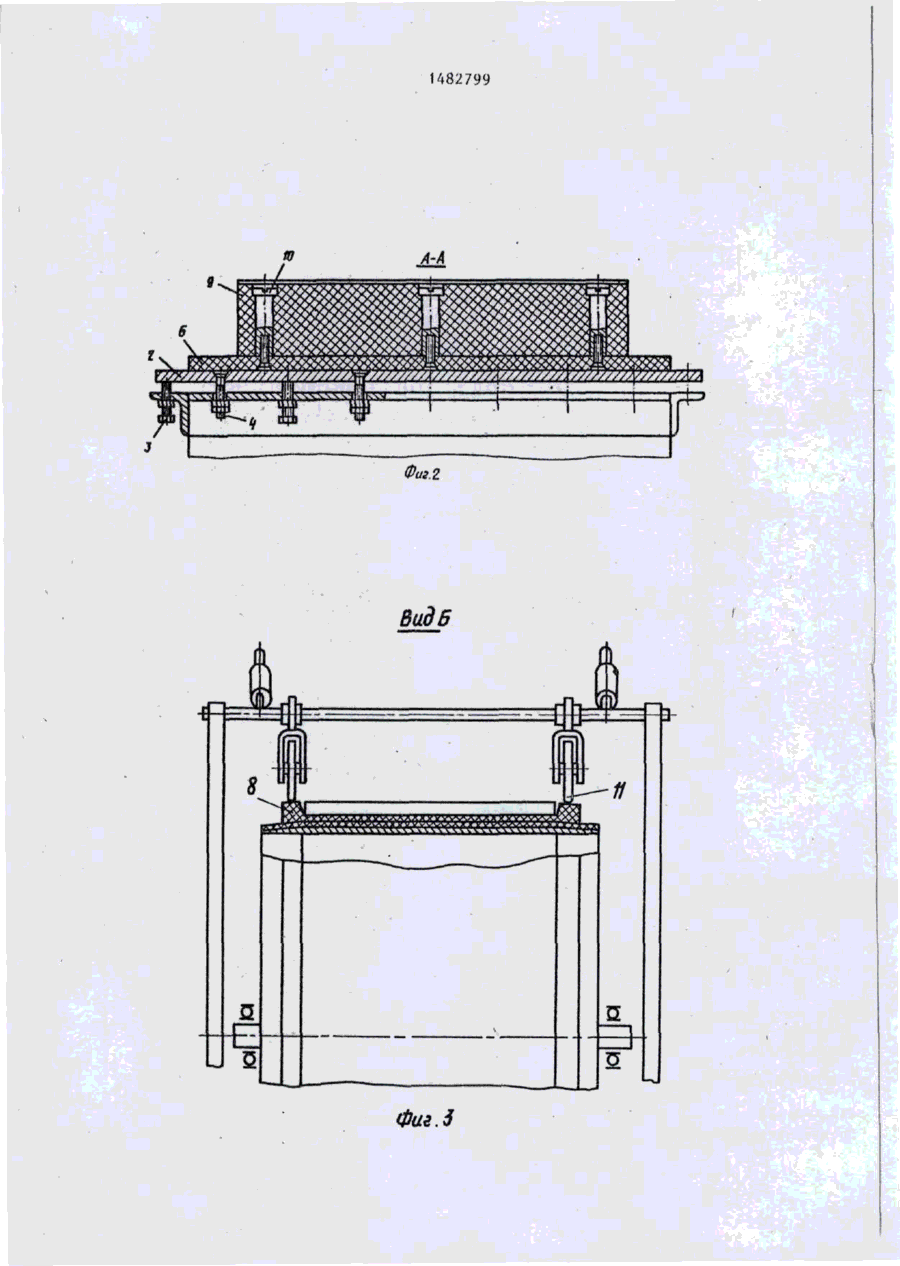

Изобретение относится к техни-* ческому оборудованию для производства строительных изделий на основе гипсовых и других вяжущих средств.. Изобретение позволяет повысить качество изделий, снизить трудоемкость распалубки и увеличить срок службы форм. Конвейер содержит раму 1 с опорными элементами, приводной бара« бан 5 со скошенными рабочими поверх*ностями по торцам, бесконечную гибкую ленту с формами 7, средства мойки, чистки и смазки форм, прижимные ролики 11. 4 ил. 1 1482799 Изобретение относится к технологическому оборудованию, применяемому на предприятиях строительных материалов и строительной индустрии, и предназначено для производства строительных изделий на оскопе гипсовых и других вяжущих материалов. Целью изобретения является повышение качества изделий, снижение трудоt o емкости распалубки и увеличение срока службы форм. На фиг. 1 схематически изображен конвейер для изготовления декоративных гипсовых плит, вид сбоку; на 15 фиг, 2 - разрез А-А на фиг. 1; ка фиі-.J - вид В на фиг.1; на фиг. 4 разрез В-В на фиг. 1. Конвейер для изготовления декоративных гипсовых плит содержит раму 1 20 с установленными на ней опорными элементами, выполненными в виде состыкованных вплотную друг к другу металлических пластик 2 с возможностью регу*т лировки их плоскостности и положения 25 по высоте с помощью установленных поочередно опорных 3 и прижимных 4 резьбовых элементов, приводной барабан, 5, имеющий по концам скошенную рабочую поверхность, бесконечную гиб- 30 кую ленту 6 с прикрепленными к ней по всей контактирующей поверхности на . клею эластичными формами 7 с продольными 8 и поперечными бортами 9, прикрепленными к гибкой ленте 6 вин35 товыми соединениями 10. трубки и средство для смазки форм 7, выполненное в виде наполненной смазкой ванны 16, покрытых поролоном пары валиков 17 с возможностью вращения в противоположные стороны и контактирования снизу со смазкой, а сверху с формой 7. Конвейер работает следующим об- і разом, На начальном участке конвейера формы 7 заполняются гипсовой смесью. По мере продвижения форм 7 к приводному барабану 5 гипсовая смеет твердеет. При ,входе ленты 6 ка приводной барабан 5 отгибается передняя поперечная стенка 9 формы 7 и одновременно под действием прижимных роликов 11 постепенно отгибаются продольные < стенки 8 формы 7. При этом происходит расформовка плит, после чего они поступают На наклонный транспортер 12 и далее для последующей сушки и складирования. Освободившиеся от изделий формы 7 под действием соответствующих средств подвергаются мойке, чистке и смазка. Ф о р м у л а и з о б р е т е н и я і Конвейер для изготовления декоративных гипсовых плит, содержащий раму с установленными ка ней опорными элементами, приводной барабан, имеющий по концам скошенную рабочую поверхность, бесконечную гибкую ленту с . прикрепленными к ней эластичными формами, о т л и ч а ю щ и й с я тем, На раме 1 над верхней ветвью ленчто, с целью повышения качества издеты 6 в месте входа ее на приводной лий, снижения трудоемкости распалуббарабан 5 вдоль продольных стенок 8 ки и увеличения срока службы форм, смонтированы прижимные ролики t1 с 40 он снабжен установленными между порегулируемым усилием прижима. За следним опорным элементом и барабаприводным барабаном 5 установлен наном вдоль продольных бортов форм, клонный транспортер 12, синхронно пе роликами с механизмом регулирования ремещаемый с лентой 6. усилия прижима, опорные элементы выНа раме 1 под нижней ветвью лен45 полнены в виде состыкованных пластик, ты 6 размещены средство для чистки и ^регулируемых по высоте с помощью усмойки форм 7, выполненное в виде емтановленных поочередно опорных и прикости 13 с несущими на себе волосяжимных резьбовых элементов, при этом ные щетки 14 перфорированными трубформы поддонами приклеены к ленте, чатыми барабанами 13 и имеющими воз50 а поперечные борта прикреплены к ней можность вращения в противоположные посредством винтовых соединений. стороны и подвода воды в верхние 1482799 Фаг Z Вадб 8 И э?н Фае.З 1482799 Редактор К.Крупкина Составитель Л.Копкоаа Техред М.Ходанич Корректор А.Обручар Заказ 2742/13 Тираж 519 Подписное ВННЙПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., Д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1П1
