Гідророзподільник
Номер патенту: 15081
Опубліковано: 15.06.2006
Автори: Косарев Василь Васильович, Трусов Михайло Володимирович, Мезніков Артур Володимирович, Стаднік Микола Іванович, Кирилюк Юрій Миколайович, Варшавський Юлій Іоганович
Формула / Реферат
Гідророзподільник, що містить корпус з осьовим отвором і поперечними каналами і встановлені в осьовий отвір корпуса втулку з поперечними отворами, рухомий золотник з робочою частиною, яка має зворотну фаску і встановлена у втулку, і ущільнення, при цьому у вихідному положенні золотника ущільнення сполучене з його робочою частиною, який відрізняється тим, що ущільнення сполучене з робочою частиною золотника по його зворотній фасці, за типом сідло-клапан, де сідлом є ущільнення, а клапаном - зворотна фаска робочої частини золотника.
Текст

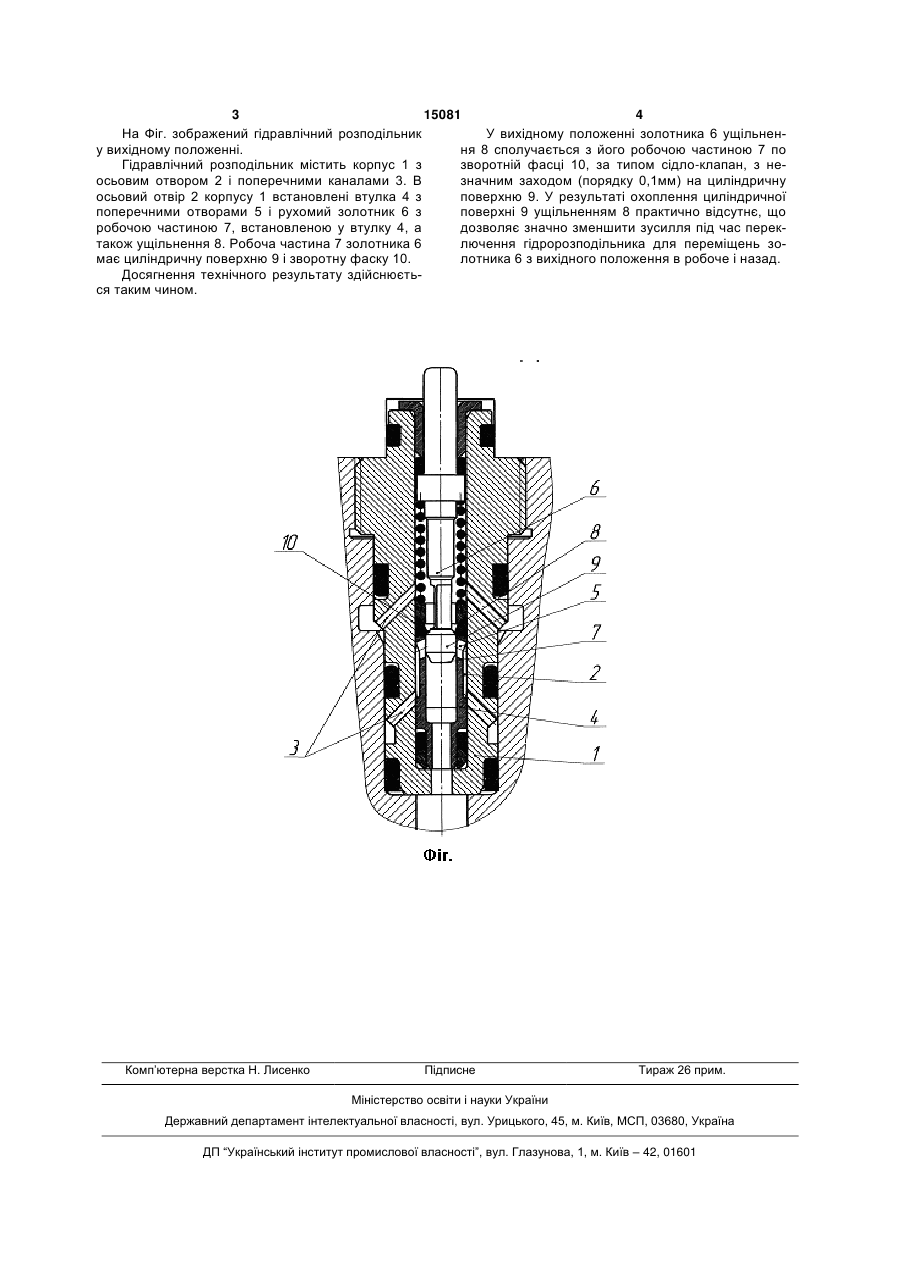

Гідророзподільник, що містить корпус з осьовим отвором і поперечними каналами і встановлені в осьовий отвір корпуса втулку з поперечними отворами, рухомий золотник з робочою частиною, яка має зворотну фаску і встановлена у втулку, і ущільнення, при цьому у вихідному положенні золотника ущільнення сполучене з його робочою частиною, який відрізняється тим, що ущільнення сполучене з робочою частиною золотника по його зворотній фасці, за типом сідло-клапан, де сідлом є ущільнення, а клапаном - зворотна фаска робочої частини золотника. (19) (21) u200511764 (22) 09.12.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Варшавський Юлій Іоганович, Кирилюк Юрій Миколайович, Косарев Василь Васильович, Мезніков Артур Володимирович, Стаднік Микола Іванович, Трусов Михайло Володимирович (73) ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ" 3 15081 4 На Фіг. зображений гідравлічний розподільник У вихідному положенні золотника 6 ущільнену вихідному положенні. ня 8 сполучається з його робочою частиною 7 по Гідравлічний розподільник містить корпус 1 з зворотній фасці 10, за типом сідло-клапан, з неосьовим отвором 2 і поперечними каналами 3. В значним заходом (порядку 0,1мм) на циліндричну осьовий отвір 2 корпусу 1 встановлені втулка 4 з поверхню 9. У результаті охоплення циліндричної поперечними отворами 5 і рухомий золотник 6 з поверхні 9 ущільненням 8 практично відсутнє, що робочою частиною 7, встановленою у втулку 4, а дозволяє значно зменшити зусилля під час перектакож ущільнення 8. Робоча частина 7 золотника 6 лючення гідророзподільника для переміщень зомає циліндричну поверхню 9 і зворотну фаску 10. лотника 6 з вихідного положення в робоче і назад. Досягнення технічного результату здійснюється таким чином. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
