Гідророзподільник, що містить корпус, у якому є напірний і робочий канали, і ущільнення, розташоване між ними, а також східчастий циліндричний золотник, охоплений ущільненням і встановлений з можливістю переміщення усередині корпусу з вихідного положення в робоче і назад, при цьому у вихідному положенні золотника напірний і робочий канали роз'єднані за допомогою золотника й еластичного ущільнення, а в робочому положенні золотника напірний і робочий канали з'єднані через золотник, який відрізняється тим, що напірний і робочий канали з'єднані через золотник щонайменше двома сполученими один з одним поздовжніми пазами, виконаними на циліндричній поверхні золотника.

Текст

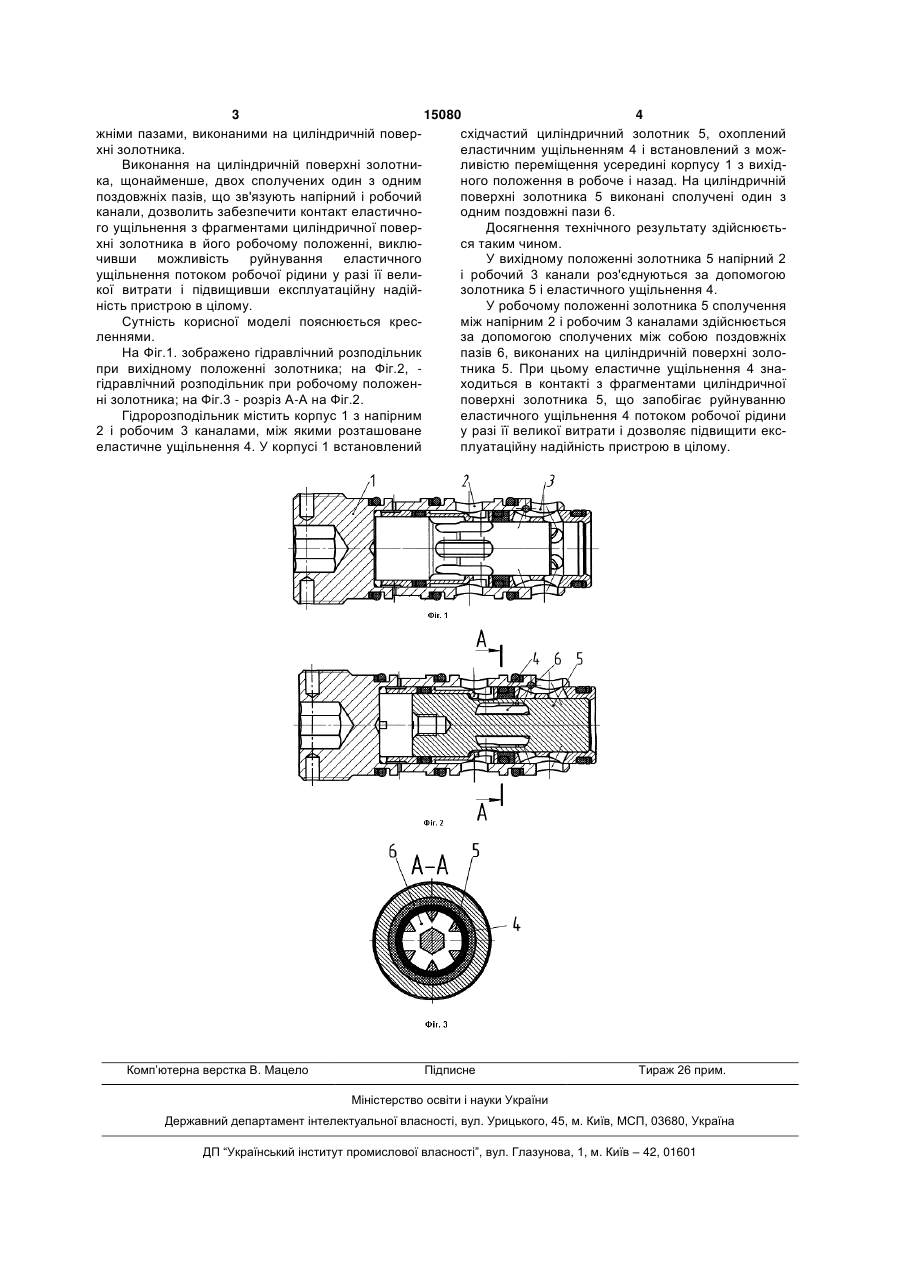

Гідророзподільник, що містить корпус, у якому є напірний і робочий канали, і ущільнення, розта 3 15080 4 жніми пазами, виконаними на циліндричній поверсхідчастий циліндричний золотник 5, охоплений хні золотника. еластичним ущільненням 4 і встановлений з можВиконання на циліндричній поверхні золотниливістю переміщення усередині корпусу 1 з вихідка, щонайменше, двох сполучених один з одним ного положення в робоче і назад. На циліндричній поздовжніх пазів, що зв'язують напірний і робочий поверхні золотника 5 виконані сполучені один з канали, дозволить забезпечити контакт еластичноодним поздовжні пази 6. го ущільнення з фрагментами циліндричної поверДосягнення технічного результату здійснюєтьхні золотника в його робочому положенні, виклюся таким чином. чивши можливість руйнування еластичного У вихідному положенні золотника 5 напірний 2 ущільнення потоком робочої рідини у разі її велиі робочий 3 канали роз'єднуються за допомогою кої витрати і підвищивши експлуатаційну надійзолотника 5 і еластичного ущільнення 4. ність пристрою в цілому. У робочому положенні золотника 5 сполучення Сутність корисної моделі пояснюється кресміж напірним 2 і робочим 3 каналами здійснюється леннями. за допомогою сполучених між собою поздовжніх На Фіг.1. зображено гідравлічний розподільник пазів 6, виконаних на циліндричній поверхні золопри вихідному положенні золотника; на Фіг.2, тника 5. При цьому еластичне ущільнення 4 знагідравлічний розподільник при робочому положенходиться в контакті з фрагментами циліндричної ні золотника; на Фіг.3 - розріз А-А на Фіг.2. поверхні золотника 5, що запобігає руйнуванню Гідророзподільник містить корпус 1 з напірним еластичного ущільнення 4 потоком робочої рідини 2 і робочим 3 каналами, між якими розташоване у разі її великої витрати і дозволяє підвищити екселастичне ущільнення 4. У корпусі 1 встановлений плуатаційну надійність пристрою в цілому. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
