Пристрій для респіраторної вібротерапії

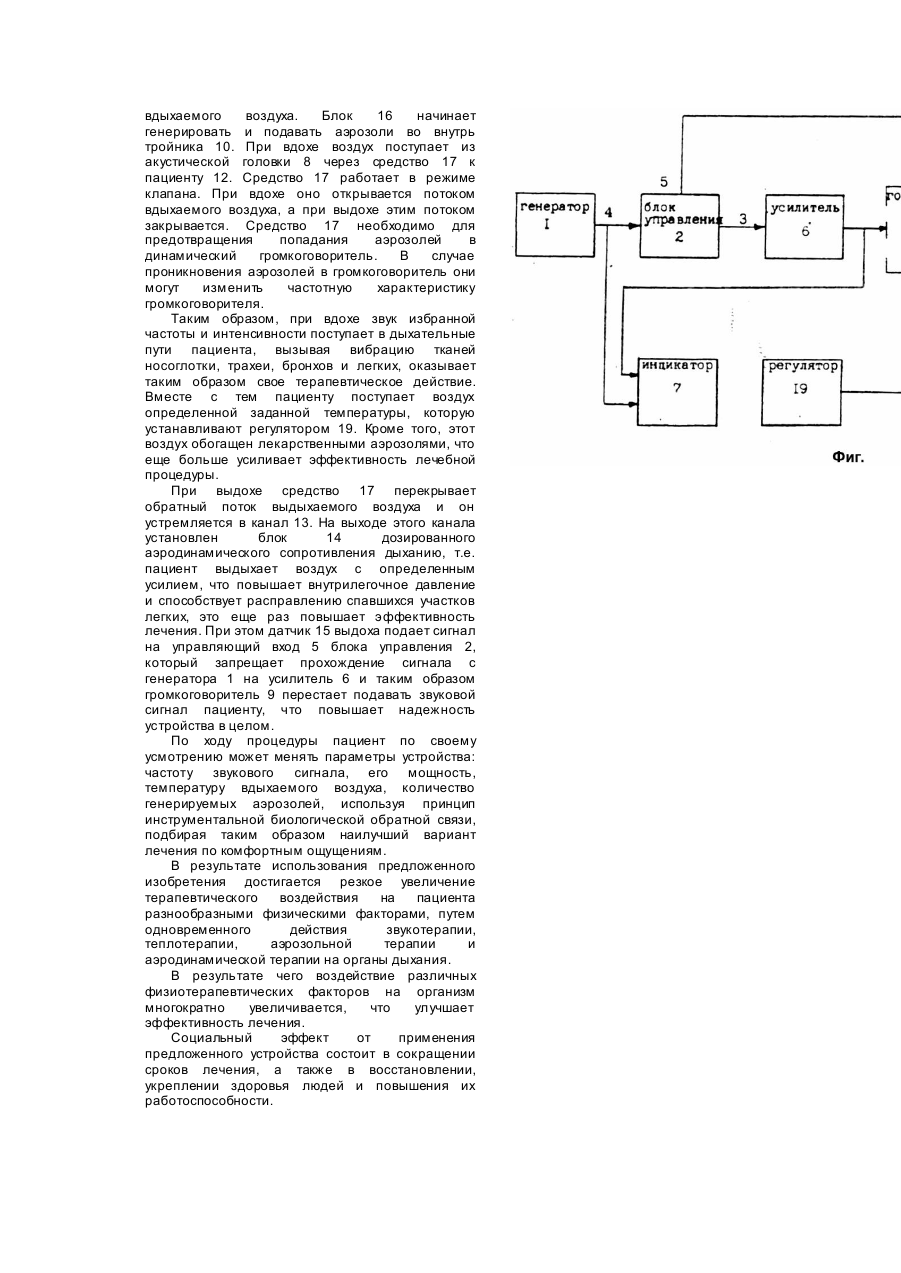

Изобретение относится к медицине, а именно, к медицинской технике, используемой для физического воздействия на органы дыхания с лечебной и профилактической целью. Наиболее близким по совокупности признаков и достигаемому результату к предложенному изобретению и принятому за прототип является устройство респираторной терапии у больных с хроническими неспецифическими бронхолегочными заболеваниями (А.с. СССР №1732287, кл. A61H23/00, 1992г.). Устройство состоит из последовательно соединенных генератора звуковых колебаний с потенциометром, усилителя и динамического громкоговорителя, подающего звуковые колебания через тройник и мундштук пациенту. На тройнике смонтировано устройство для автоматической стабилизации звукового давления. Недостатком этого устройства является его ограниченная функциональная возможность. Оно предназначено только для вибротерапии и в нем не предусмотрены другие виды физического воздействия на органы дыхания, такие как аэродинамическое воздействие (создание определенного дозированного сопротивления дыханию), сочетание вибро- и аэрозольной терапии (подача лечебных аэрозолей в органы дыхания). Одним из существенных недостатков известного устройства является и то, что воздух, которым дышит человек, имеет температуру окружающей среды, и в большинстве случаев эта температура намного ниже температуры пациента. Это снижает локальный кровоток в трахеобронхиальном дереве пациента, и вызывает чувство дискомфорта. Перечисленные недостатки уменьшают лечебный эффект. Задачей изобретения является дальнейшее совершенствование известного устройства, а именно, расширение его функциональных возможностей путем дополнительных физических воздействий на организм человека, с целью повышения эффективности процесса лечения. Решение поставленной задачи достигается тем, что устройство для респираторной вибротерапии, содержащее, последовательно соединенные генератор звуковых колебаний, усилитель мощности и акустическую головку с динамическим громкоговорителем, подающим звуковые колебания через тройник и мундштук пациенту, согласно изобретению, оно снабжено Ъг. эком дозирования аэродинамического сопротивления дыханию, установленным в канале выдоха тройника. При этом в устройство введены блок автоматической регулировки температуры вдыхаемого воздуха, причем исполнительный элемент этого блока подключен к регулятору температуры и смонтирован на внешней поверхности тройника на выходе акустической головки. Также устройство снабжено блоком генерации аэрозолей, размещенным на тройнике с возможностью соединения их внутренних полостей и средством предотвращения попадания аэрозолей в динамический громкоговоритель, установленный во внутренней полости тройника между акустической головкой и блоком генерации аэрозолей. Приведенная совокупность признаков необходима и достаточна для решения поставленной задачи. Так, снабжение устройства блоком дозирования аэродинамического сопротивления дыханию, установленному в канале выдоха тройника - обеспечивает дозированное повышение аэродинамического сопротивления на выдохе, что повышает внутрилегочное давление и способствует расправлению спавшихся участков легких, это повышает эффективность лечения. Введение блока автоматической регулировки температуры вдыхаемого воздуха предотвращает охлаждение дыхательных путей при низких температурах окружающего воздуха, способствует повышению локального кровотока в трахеобронхиальиом дереве, повышает респираторный комфорт. Снабжение устройства блоком генерации аэрозолей - позволяет расширить функциональные возможности устройства, добавлением к вибротерапии еще и введение в дыхательные пути лекарственных аэрозольных частиц, что совместно с вибротерапией многократно повышает эффективность лечения, так как скорость проникновения аэрозолей в придаточные пазухи носа увеличивается в 50 - 60 раз. Снабжение устройства средством предотвращения попадания аэрозолей в динамический громкоговоритель предотвращает попадание аэрозолей на диффузор громкоговорителя, что повышает качество и надежность его работы, к тому же снижает расход лечебных аэрозолей. На чертеже (фиг.) представлена блок-схема предлагаемого устройства. Устройство содержит генератор 1 звуковых колебаний, блок 2 с выходом 3 управления усилителем мощности, этот блок имеет два входа: основной 4 и управляющий 5; усилитель 6 мощности, индикатор 7 частоты и мощности, акустическую головку 8 с динамическим громкоговорителем 9, который подает звуковые колебания через тройник 10 и мундштук 11 пациенту 12. В канале 13 тройника 10 установлен блок 14 дозированного аэродинамического сопротивления дыханию. На этом тройнике 10 смонтирован датчик 15 выдоха, блок 16 генерации аэрозолей, средство 17 предотвращения попадания аэрозолей в динамический громкоговоритель, а также смонтирован исполнительный элемент 18 регулятора 19 температуры вдыхаемого воздуха. Блок управления 2 основным входом 4 подключен к генератору 1 звуковых колебаний, а его второй управляющий вход 5 соединен с датчиком 15 выдоха. Исполнительный элемент 18 соединен с регулятором 19 температуры вдыхаемого воздуха. Индикатор 7 параллельно подключен к генератору 1 и к усилителю 6. Устройство работает следующим образом. Предварительно стерилизованный мундштук 11 берется в рот пациентом и тем самым устройство подсоединяется к дыхательным путям пациента. Включают устройство и устанавливают необходимые в лечебных целях частоты мощности, которые регулируются для каждого пациента отдельно и контролируются индикатором 7. Блоком 19 устанавливают заданную температуру вдыхаемого воздуха. Блок 16 начинает генерировать и подавать аэрозоли во внутрь тройника 10. При вдохе воздух поступает из акустической головки 8 через средство 17 к пациенту 12. Средство 17 работает в режиме клапана. При вдохе оно открывается потоком вдыхаемого воздуха, а при выдохе этим потоком закрывается. Средство 17 необходимо для предотвращения попадания аэрозолей в динамический громкоговоритель. В случае проникновения аэрозолей в громкоговоритель они могут изменить частотную характеристику громкоговорителя. Таким образом, при вдохе звук избранной частоты и интенсивности поступает в дыхательные пути пациента, вызывая вибрацию тканей носоглотки, трахеи, бронхов и легких, оказывает таким образом свое терапевтическое действие. Вместе с тем пациенту поступает воздух определенной заданной температуры, которую устанавливают регулятором 19. Кроме того, этот воздух обогащен лекарственными аэрозолями, что еще больше усиливает эффективность лечебной процедуры. При выдохе средство 17 перекрывает обратный поток выдыхаемого воздуха и он устремляется в канал 13. На выходе этого канала установлен блок 14 дозированного аэродинамического сопротивления дыханию, т.е. пациент выдыхает воздух с определенным усилием, что повышает внутрилегочное давление и способствует расправлению спавшихся участков легких, это еще раз повышает эффективность лечения. При этом датчик 15 выдоха подает сигнал на управляющий вход 5 блока управления 2, который запрещает прохождение сигнала с генератора 1 на усилитель 6 и таким образом громкоговоритель 9 перестает подавать звуковой сигнал пациенту, что повышает надежность устройства в целом. По ходу процедуры пациент по своему усмотрению может менять параметры устройства: частоту звукового сигнала, его мощность, температуру вдыхаемого воздуха, количество генерируемых аэрозолей, используя принцип инструментальной биологической обратной связи, подбирая таким образом наилучший вариант лечения по комфортным ощущениям. В результате использования предложенного изобретения достигается резкое увеличение терапевтического воздействия на пациента разнообразными физическими факторами, путем одновременного действия звукотерапии, теплотерапии, аэрозольной терапии и аэродинамической терапии на органы дыхания. В результате чего воздействие различных физиотерапевтических факторов на организм многократно увеличивается, что улучшает эффективность лечения. Социальный эффект от применения предложенного устройства состоит в сокращении сроков лечения, а также в восстановлении, укреплении здоровья людей и повышения их работоспособности.
