Пристрій для заморожування біоматеріалів

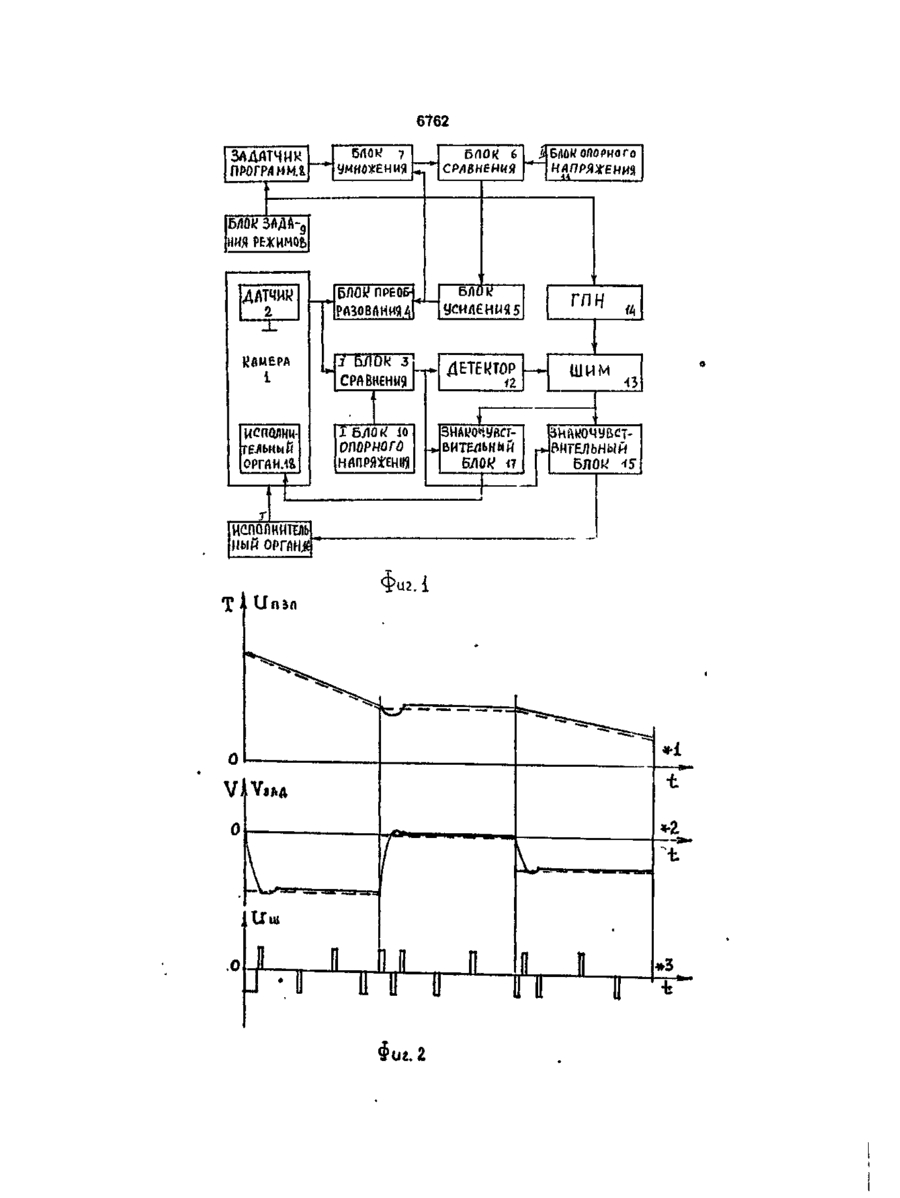

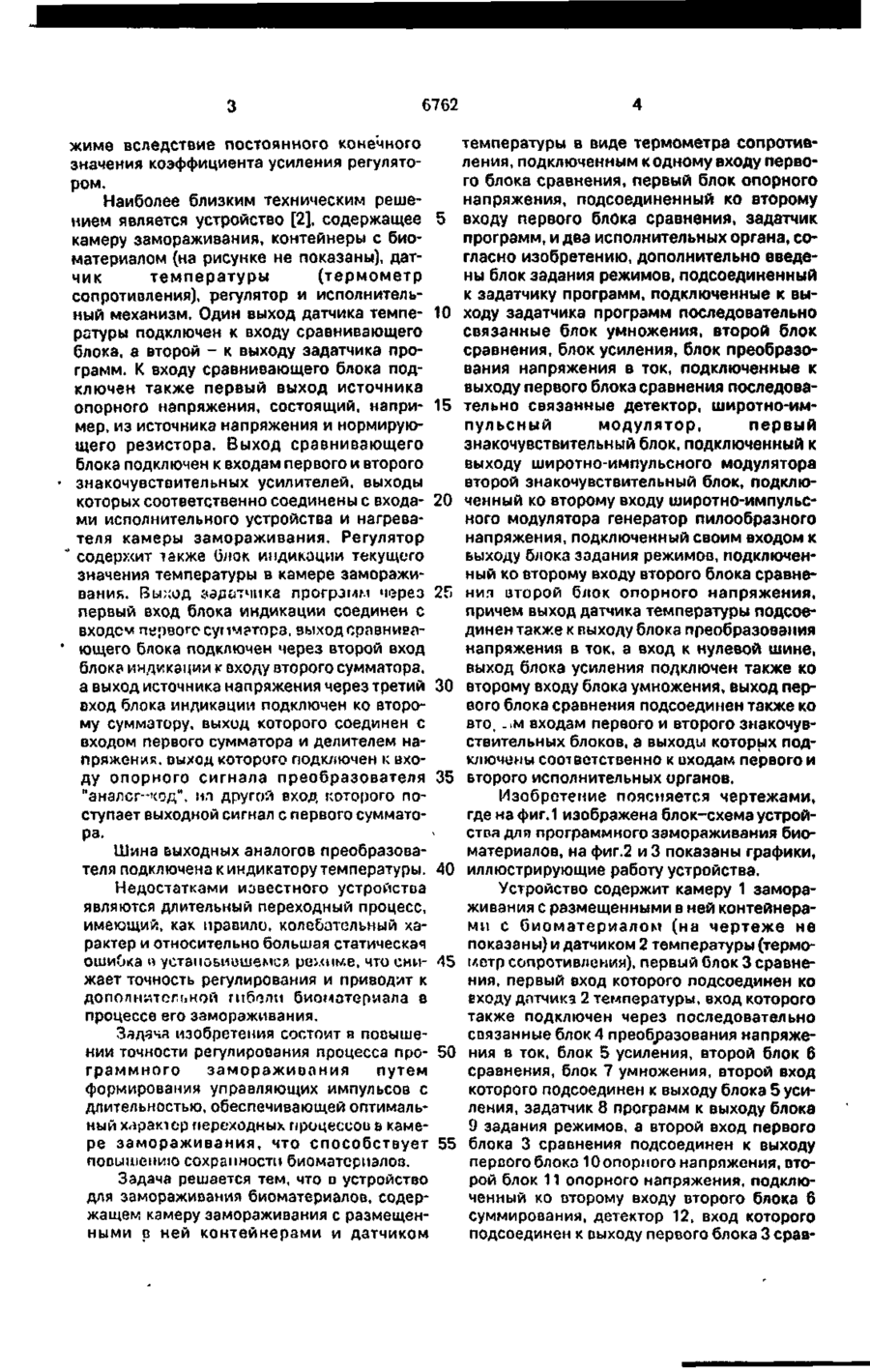

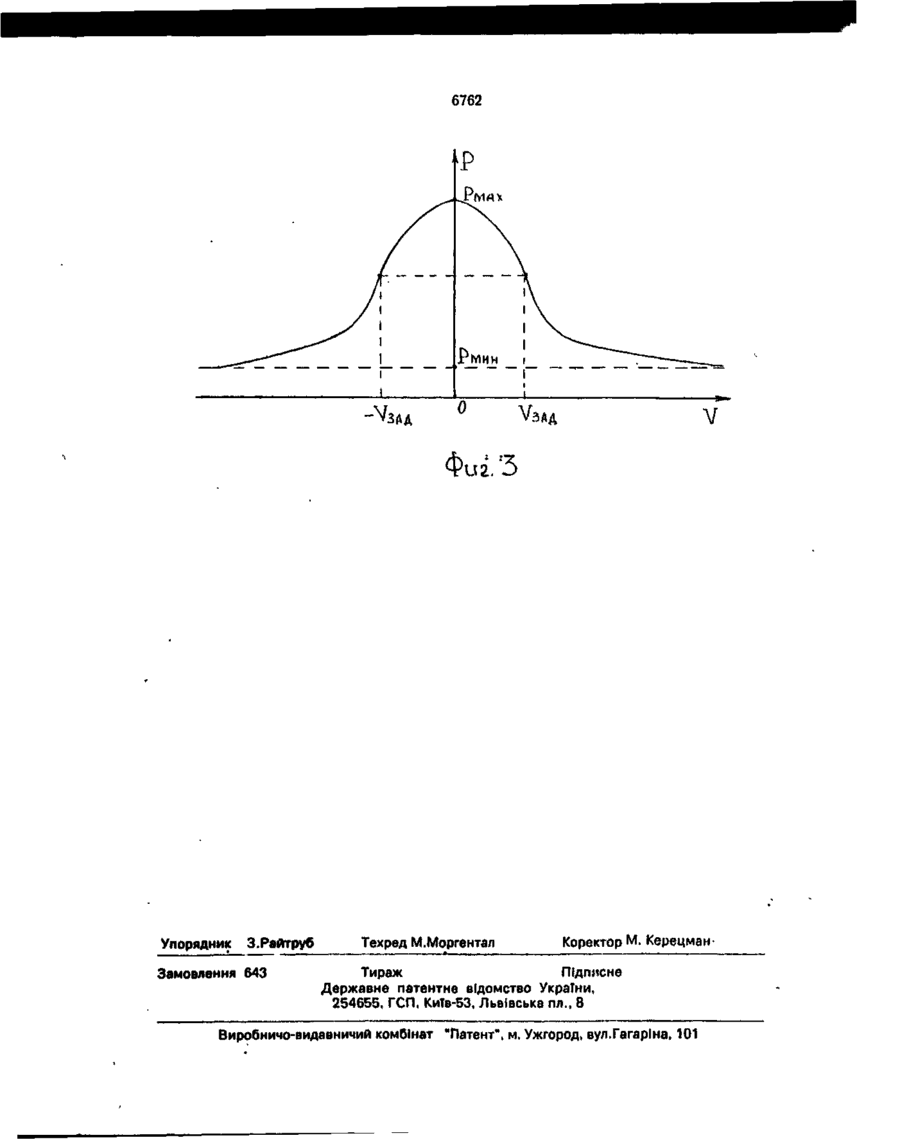

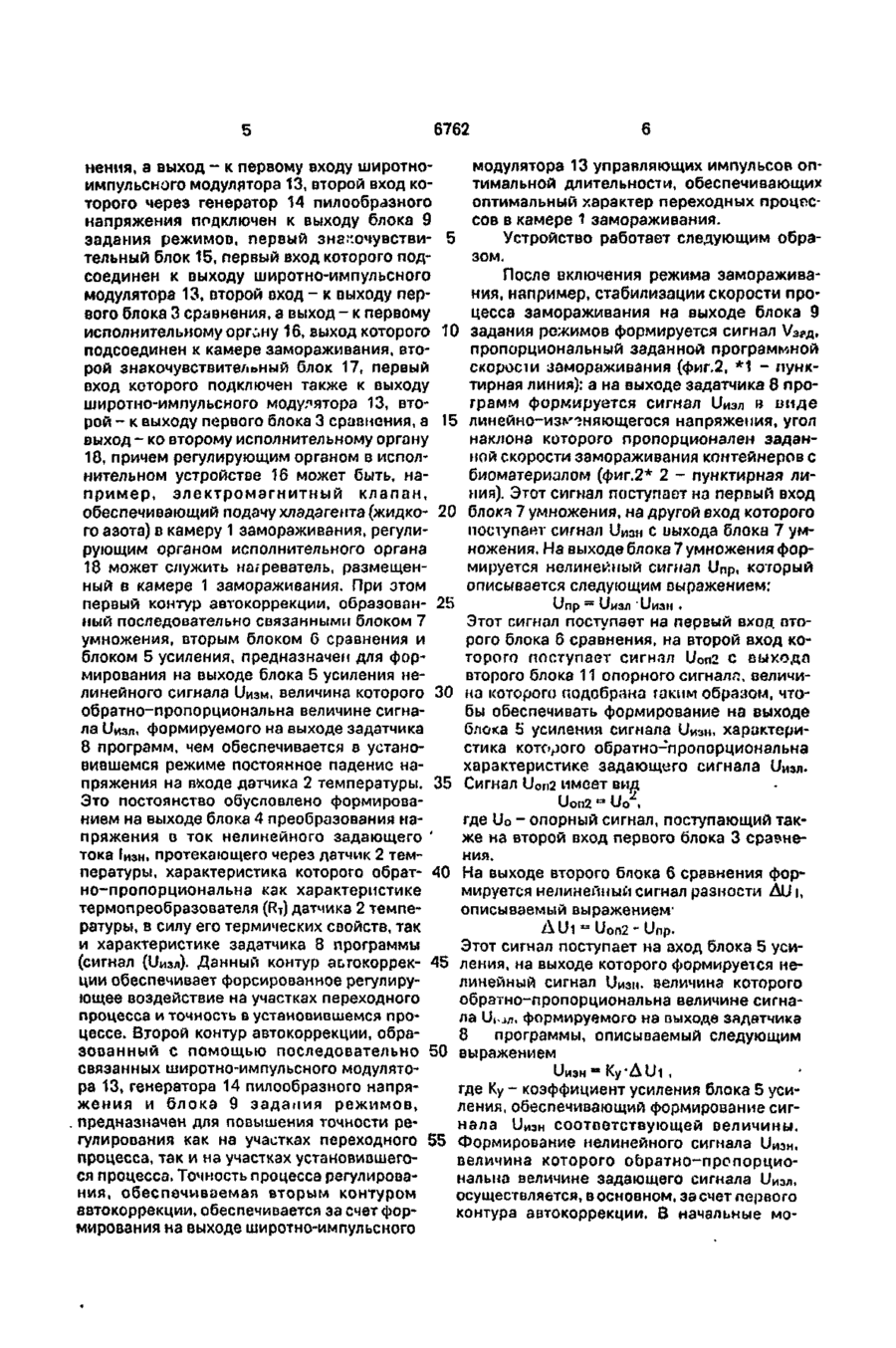

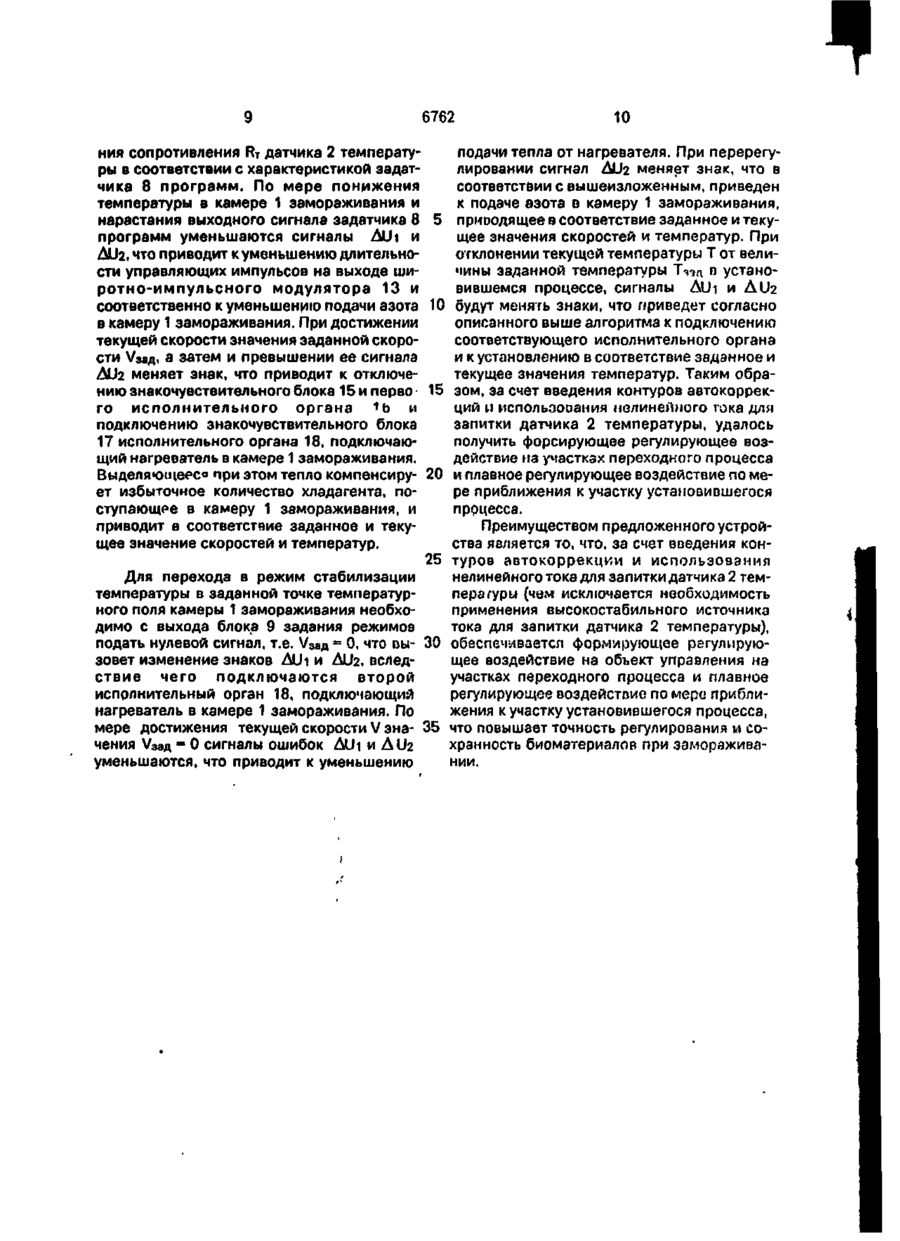

Устройство для замораживания биоматериалов, содержащее камеру замораживания с размещенными в ней контейнерами и датчиком температуры в виде термометра сопротивления, подключенным к одному входу первого блока сравнения, первый блок опорного напряжения, подсоединенный ко второму входу первого блока сравнения, задатчик программ и два исполнительных органа, о т л и ч а ю щ е е с я тем, что устройство снабжено блоком задания режимов, подсоединенным к задатчику программ, последовательно связанными блоком умножения, вторым блоком сравнения, блоком усиления, блоком преобразования напряжения в ток, подключенными к выходу первого блока сравнения последовательно связанными детектором, широтно-импульсным модулятором, первым знакочувствительным блоком, подключенным к выходу широтно-импульсного модулятора вторым знакочувствительным блоком, подключенным ко второму входу широтноимпульсного модулятора генератором пилообразного напряжения, подключенным своим входом к выходу блока задания режимов, подключенным ко второму входу пгорого блока сравнения вторым блоком опорного напряжения, при этом выход датчика температуры подсоединен также к выходу блока преобразования напряжения в ток, а вход к нулевой шше, выход блока усиления подключен также ко второму оходу блока умножения, выход первого блока сравнения подсоединен также ко вторым входам первого и второго знакочувствительных блоков, а выходы первого и второго знакочувствительных блоков подключены соответственно к входам первого и второго исполнительных органов. Изобретение относится к области криогенной техники, а точнее - к устройствам для программного замораживания биологических материалов, например, клеточных культур, гамет и зигот млекопитающих, микроорганизмов и т.д. Известны устройства для программного замораживания [1], содержащие камеру замораживания, систему снабжения хладагентом и регулятор. Недостатком известного устройства является длительный переходный процесс и значительные ошибки в установившемся ре ON о 6762 температуры в виде термометра сопротивжиме вследствие постоянного конечного ления, подключенным к одному входу первозначения коэффициента усиления регулятого блока сравнения, первый блок опорного ром. напряжения, подсоединенный ко второму Наиболее близким техническим решением является устройство [2], содержащее 5 входу первого блока сравнения, задатчик программ, и два исполнительных органа, сокамеру замораживания, контейнеры с биогласно изобретению, дополнительно введематериалом (на рисунке не показаны), датны блок задания режимов, подсоединенный чик температуры (термометр к задатчику программ, подключенные к высопротивления), регулятор и исполнительный механизм. Один выход датчика темпе- 10 ходу задатчика программ последовательно связанные блок умножения, второй блок ратуры подключен к входу сравнивающего сравнения, блок усиления, блок преобразоблока, а второй - к выходу задатчика прования напряжения в ток, подключенные к грамм. К входу сравнивающего блока подвыходу первого блока сравнения последоваключен также первый выход источника опорного напряжения, состоящий, напри- 15 тельно связанные детектор, широтно-импульсный модулятор, первый мер, из источника напряжения и нормирующего резистора. Выход сравнивающего знакочувствительный блок, подключенный к блока подключен к входам первого и второго выходу широтно-импульсного модулятора знакочувствительных усилителей, выходы второй знакочувствительный блок, подклюкоторых соответственно соединены с входа- 20 ченный ко второму входу широтно-импульсми исполнительного устройства и нагреваного модулятора генератор пилообразного теля камеры замораживания. Регулятор напряжения, подключенный своим входом к " содерхм входам первого и второго зиакочуввходом первого сумматора и делителем наствительных блоков, а выходы которых подпряжений, оыход которого подключен к ахоключены соответственно к иходам первого и ду опорного сигнала преобразователя 35 второго исполнительных органов. "аналег-чод", нл другой вход которого поИзобретение поясняется чертежами, ступает выходной сигнал с первого сумматогде на фиг.1 изображена блок-схема устройра. ства для программного замораживания биоШина выходных аналогов преобразоваматериалов, на фиг.2 и 3 показаны графики, теля подключена к индикатору температуры. 40 иллюстрирующие работу устройства. Недостатками известного устройства Устройство содержит камеру 1 замораявляются длительный переходный процесс, живания с размещенными в ней контейнераимеющий, как правило, колебательный хами с биоматериалом (на чертеже не рактер и относительно большая статическая показаны) и датчиком 2 температуры (термоошибка п устаноьиошемср. ре>.
