Пристрій для багатоканального вимірювання температури

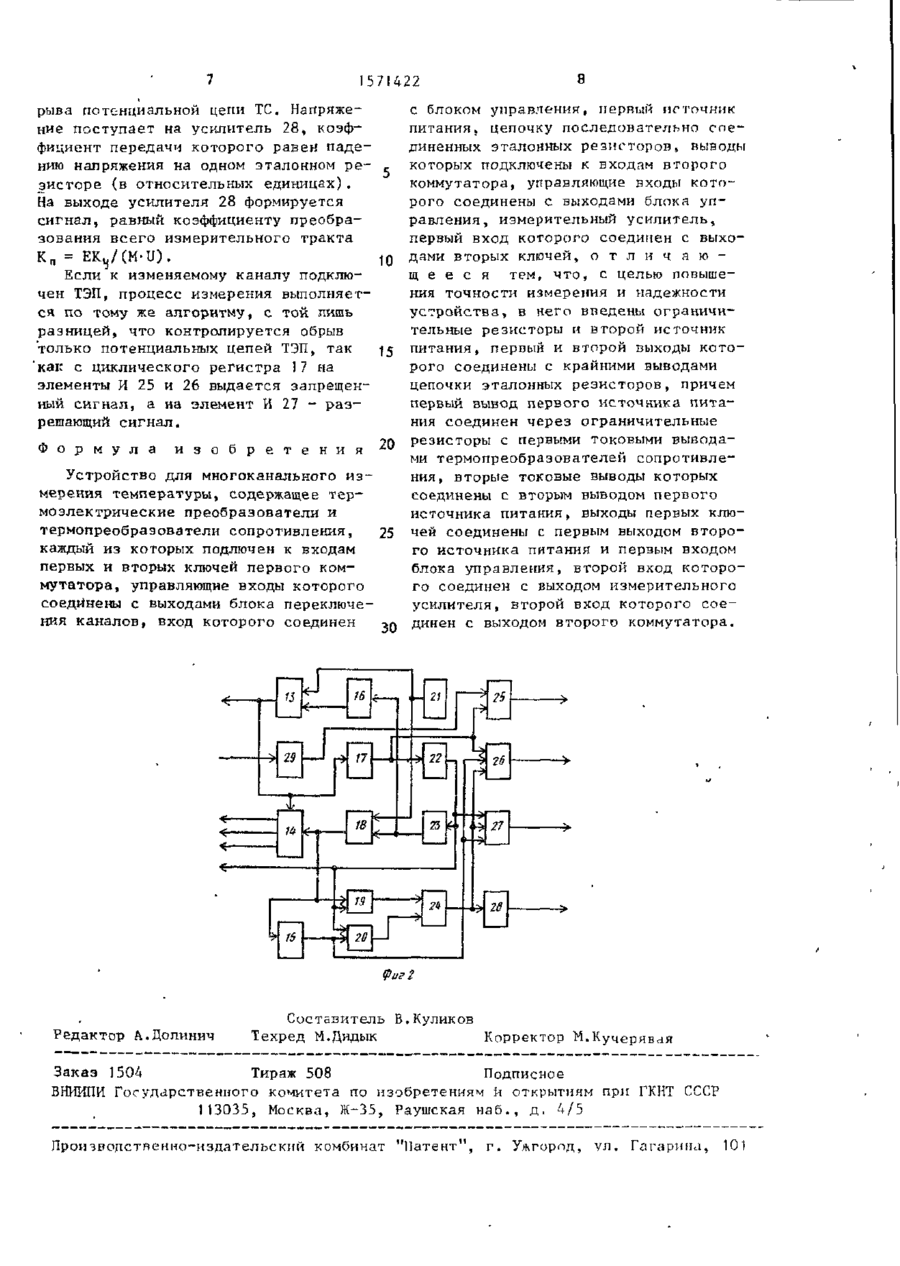

Изобретение касается температурных измерений и позволяет повысить точность измерений и надежность уст-' ройства. Ключи 5.1, 6.1 соединяют поч теициальные выводы термопреобразователя 1 со входом измерительного усилителя ]] и цепочкой эталонных резисторов 8.1-8.4, подключенной ко второ Фиг) 1571422 му источнику питания 12 и второму коммутатору 7. Ключи 5.2, 6.2 подключают термоэлектрический преобразователь (ТЭП) 2. Блок управления 10 управляет работой переключателя каналов 3 и коммутатором 7, -устанавливая величину требуемого компенсирующего напряжения, и осуществляет контроль целостности цепей термопреобразователя и ТЭП. 2 ил. Изобретение относится к температур ным измерениями может быть использовано в системах для многоканального измерения температуры .термопреобразо15 вателями сопротивления и термоэлектрическими преобразователями. Цель изобретения - повышение точности измерения и надежности устройства. 20 На фиг.1 показана структурная схема устройства, содержащего два измерительных канала: (один с термопреобразрвателем сопротивления (ТС), другой с термоэлектрическим преобразователем (ТЭП); на фиг.2 - структурная схема варианта блока управления. го усилителя 11. Второй потенциальный вывод ТС через второй ключ коммутатора 6.1 подключен ко второму входу измерительного усилителя 11. К первому входу усилителя 11 приложено напряжение, равное Устройство содержит термопреобразователь 1 сопротивления, термоэлект~ рический преобразователь 2, блок 3 переключения каналов, ограничительные резисторы 4.lf 4.2, ключи первого коммутатора 5.1, 5.2, 6.1, 6.2, второй коммутатор 7, цепочку эталонных резисторов 8.1, 8.2, 8,3, 8.4, первый источник 9 питания, блок 10 управления, измерительный усилитель 11, второй источник 12 гТитания. Устройство работает следующим образом. 4 0 Блок 10 управления через блок 3 переключения каналами подключает очередной канал, одновременно по этому сигналу в блоке 10 управления производится оценка состояния цепей термо., преобразователей. В случае подключения ТС к данному каналу ток от первого источника 9 протекает следующим образом: плюс первого источника 9 питания, ограничительный резистор 4.1, ТС 1 и через второй токовый вывод ТС на минус первого источника 9 питания. Сигнал с первого ключа 5.1 поступает на цепочку эталонных резисторов 8.1-8.4 и в блок 10 управления. В исходном состоянии первый выход второго коммутатора 7 подключен через общий вывод коммутатора к первому входу измерительно и, (I) R, N-R где NR 0 - сопротивление ограничительного резистора 4.1; N - безразмерная величина; R o - сопротивление ГС при Т = = 0°С; R T - сопротивление ТС; Е - напряжение первого источника 9 питания; R. - сопротивление линии связи. Это же напряжение поступает на блок 10 управления. Для обеспечения линейной зависимости напряжения от изменения сопротивления ТС, а также для практическог го исключения влияния сопротивления линии связи на измерение необходимо, чтобы сопротивление ограничительного резистора на два, три порядка превышало сопротивление ТС. Пусть R T = R o + &R, где & R - изменение сопротивления при изменении температуры, A R«NR t ) , R A « N R Q ( N ilOOO), тогда выражение (1) можно представить в виде и ^ Е ^ + Е При этом максимальное влияние линии связи составит 0,1%. Первый член выражения (2) - это постоянная составляющая, а в торой член линейно связан с изменением температуры. Далее с блока 10 управления выдается управляющий код на коммутатор 7 и последовательно с напряжением ТС. включается напряжение, равное (3) 1571422 Блок управления работает следующим К - число эталонных резисторов образом. подключенных к входу измериПеред началом работы устройства в , тельного усилителя; каждую ячейку циклического регистра М - число эталонных резисторов. 17, соответствующую данному каналу, Тогда к входу измерительного усизаписывается тип термопреобразователителя 11 приложено напряжение ля в этом канале (ТС или ТЭП). С геI К нератора 21 импульсов поступает им(4) и Л = ЕN+1 + Е Rrt(N+l) Е пульс на элемент И 13 и элемент И 18, 10 Импульс с элемента И 13 сбрасывает Условием окончания измерения будет: счетчик 14 и сдвигает циклический реU 2
