Пристрій для тренування плавців у воді

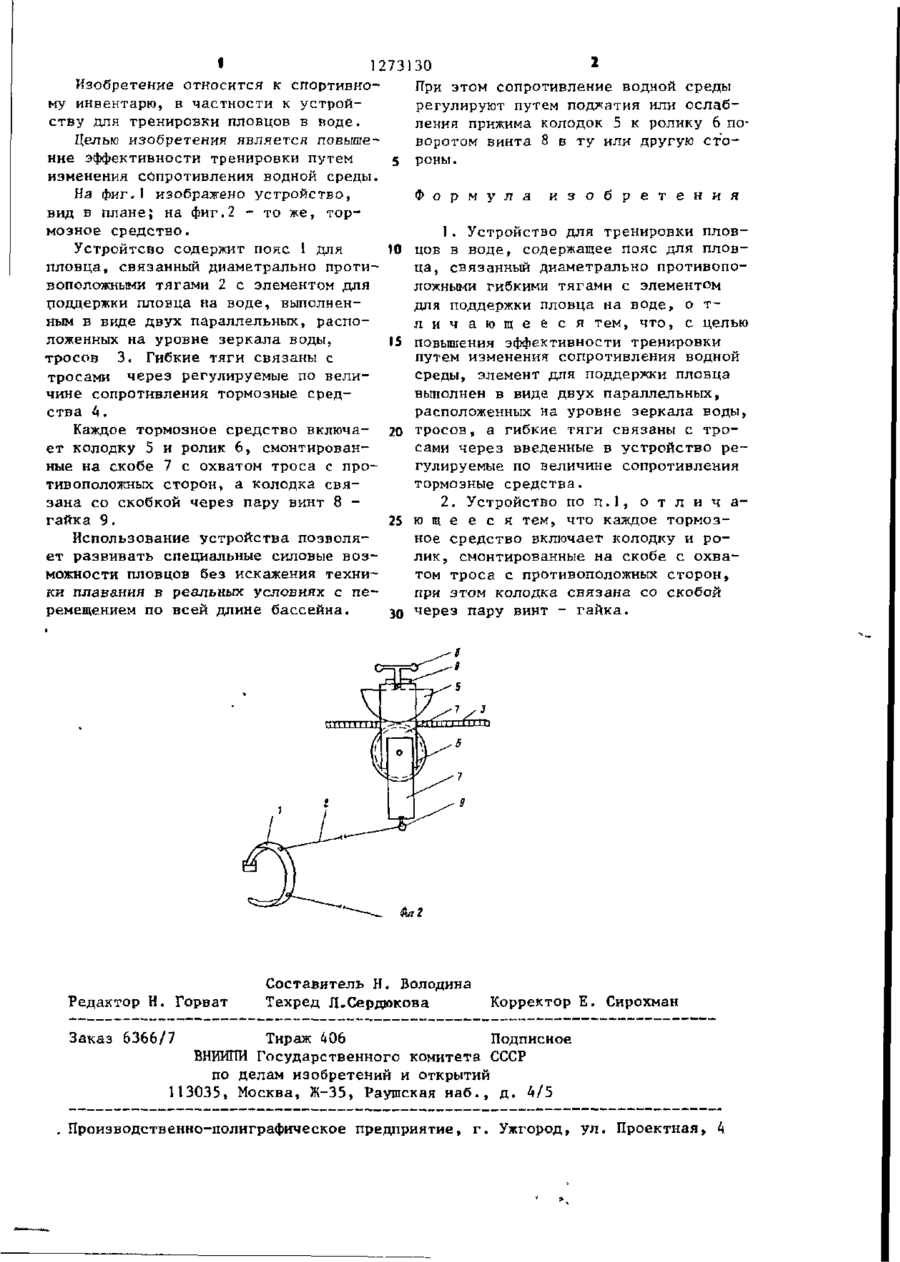

Целью изобретения является повышение эффективности тренировки путем изменения сопротивления водной среды, Устройство содержит направляющие тросы 3 f закрепленные вдоль бассейна на уровне зеркала воды. Через тормозные средства 4 и тяги 2 тросы связаны с поясом пловца. I з.п.ф-лы, 2 ил. (46) 30. П . 8 6 . Бюл. № 44 П2) Б.Г.Панарин (53) 685.734Ґ088.8) (56) Авторское свидетельство СССР № 1066620, кл. А 63 В 69/12, 1982. (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ПЛОВЦОВ В ВОДЕ ї ї і і і і / і i n i n ї ї і і /і і і — m — ( ( i l l Q s (Л Фив.1 і 1273 Изобретение относится к спортивному инвентарю, в частности к устройству для тренировки пловцов в йоде. Целью изобретения является повышение эффективности тренировки путем 5 изменения сопротивления водной среды. На фиг.1 изображено устройство, вид в плане; на фиг.2 - то же, тормозное средство. Устройтсво содержит пояс 1 для 10 пловца, связанный диаметрально противоположными тягами 2 с элементом для поддержки пловца на воде, выполненным в виде двух параллельных, расположенных на уровне зеркала воды, 15 тросов 3. Гибкие тяги связаны с тросами через регулируемые по величине сопротивления тормозные средства 4. Каждое тормозное средство включа- 20 ет колодку 5 и ролик 6, смонтированные на скобе 7 с охватом троса с противоположных сторон, а колодка связана со скобкой через пару винт 8 гайка 9. 25 Использование устройства позволяет развивать специальные силовые возможности пловцов без искажения техники плавания в реальных условиях с перемещением по всей длине бассейна. зо 30 * При этом сопротивление водной среды регулируют путем подзкатия или ослабления прижима колодок 5 к ролику 6 поворотом винта 8 в ту или другую стороны. Ф о р м у л а и з о б р е т е н и я 1. Устройство для тренировки пловцов в воде, содержащее пояс для пловца, связанный диаметрально противоположными гибкими тягами с элементом для поддержки пловца на воде, о тл и ч а ю щ е е с я тем, что, с целью повышения эффективности тренировки путем изменения сопротивления водной среды, элемент для поддержки пловца выполнен в виде двух параллельных, расположенных на уровне зеркала воды, тросов, а гибкие тяги связаны с тросами через введенные в устройство регулируемые по величине сопротивления тормозные средства. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что каждое тормозное средство включает колодку и ролик, смонтированные на скобе с охватом троса с противоположных сторон, при этом колодка связана со скобой через пару винт - гайка. Фиг2 Редактор Н. Горват Составитель Н. Володина Техред Л-Сердюкова Корректор Е. Сирохман Заказ 6366/7 Тираж 406 Подписное ВНІШПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, k
