Пристрій для підтримки прутків

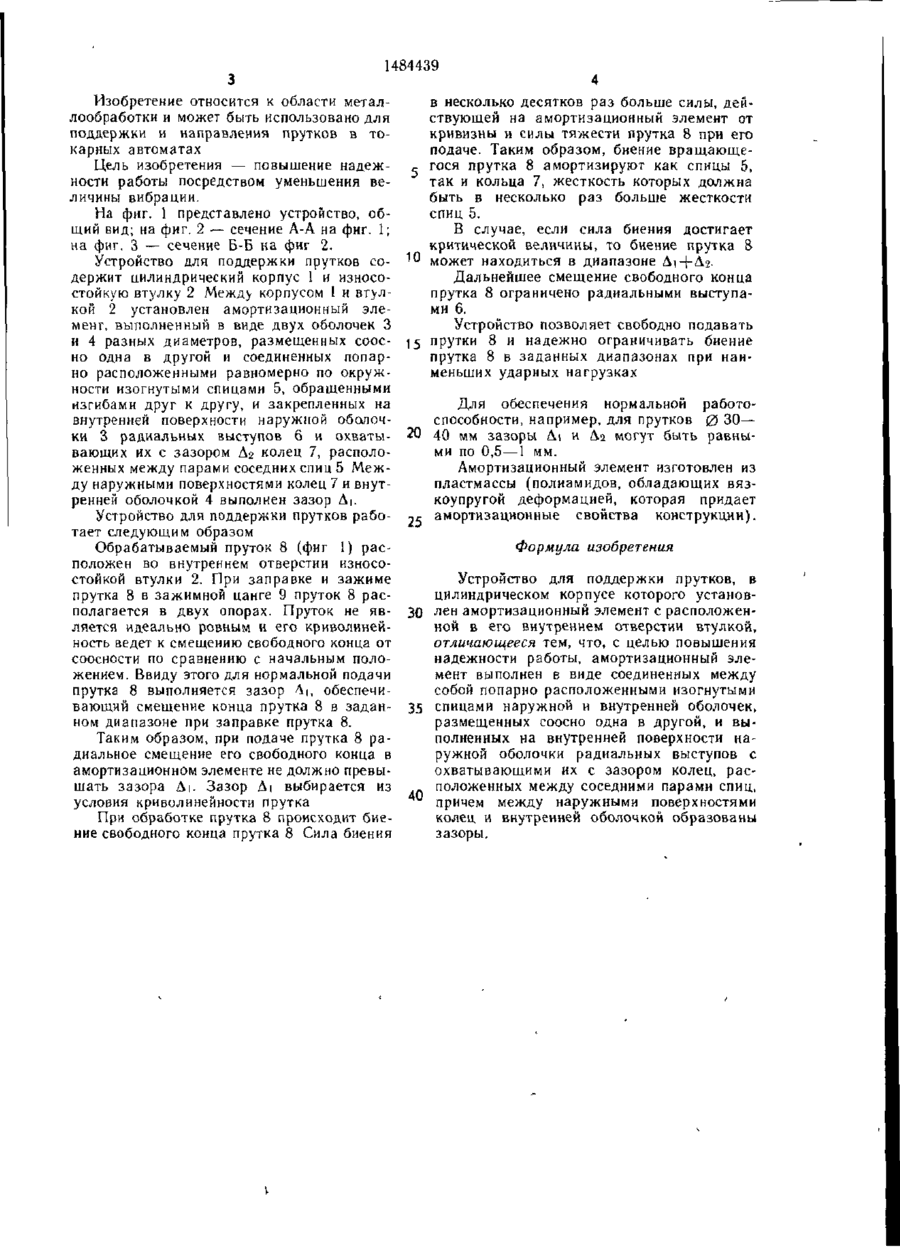

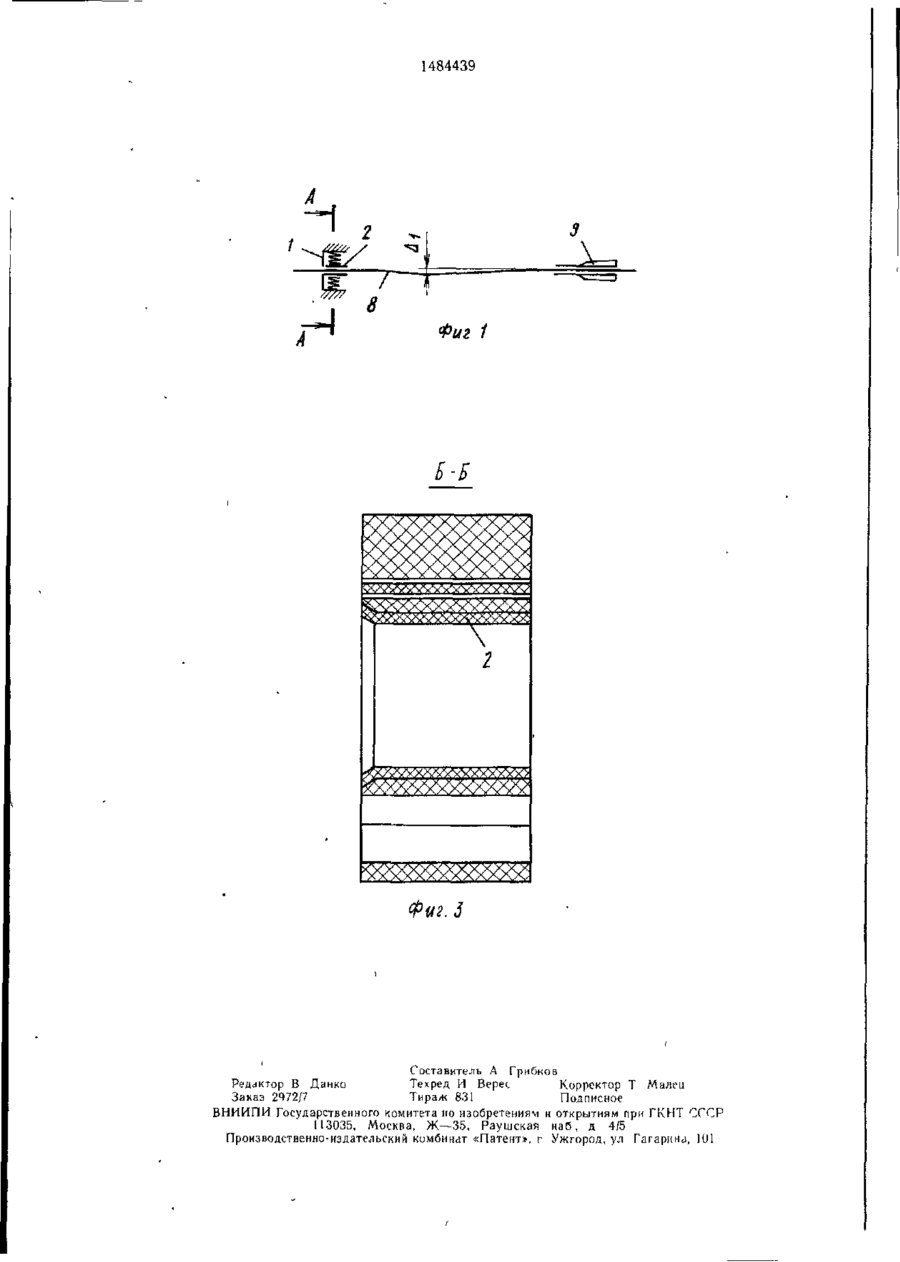

Изобретение относится к металлообработке и может быть использовано для поддержки и исправления прутков в токар ных автоматах Цель изобретения — повы шение надежности работы посредством уменьшения величины вибрации В корпусе установлен амортизационный элемент, выполненный в виде двух оболочек 3 и 4, сое диненных между собой изогнутыми спицами 5 На внутренней поверхности наружной оболочки 3 выполнены радиальные выступы 6, охватываемые кольцами 7 Между наружными поверхностями колец 7 и внутренней оболочкой 4 выполнены зазоры, а в от верстии внутренней оболочки 4 установлена втулка 2 Обрабатываемый пруток расположен во втулке 2 и при вибрации деформирует спицы 5 амортизационного эле мента Вибрация поглощается выступами 6 3 ил (Л J 00 00 СО 1484439 Изобретение относится к области металв несколько десятков раз больше силы, дейлообработки и может быть использовано для ствующей на амортизационный элемент от поддержки и направления прутков в токривизны и силы тяжести прутка 8 при его карных автоматах подаче. Таким образом, биение вращающеЦель изобретения — повышение надеж- 5 гося прутка 8 амортизируют как спицы 5, так и кольца 7, жесткость которых должна ности работы посредством уменьшения вебыть в несколько раз больше жесткости личины вибрации. спиц 5. На фиг. 1 представлено устройство, общий вид; на фиг. 2 — сечение А-А на фиг. 1; В случае, если сила биения достигает на фиг. 3 — сечение Б-Б на фиг 2. критической величины, то биение прутка 8 Устройство для поддержки прутков со- 10 может находиться в диапазоне ДіН-Дгдержит цилиндрический корпус 1 и износоДальнейшее смещение свободного конца стойкую втулку 2 Между корпусом 1 и втулпрутка 8 ограничено радиальными выступакой 2 установлен амортизационный элеми 6. мент, выполненный в виде двух оболочек 3 Устройство позволяет свободно подавать и 4 разных диаметров, размещенных соос- 15 прутки 8 и надежно ограничивать биение но одна в другой и соединенных попарпрутка 8 в заданных диапазонах при наино расположенными равномерно по окружменьших ударных нагрузках ности изогнутыми спицами 5, обращенными изгибами друг к другу, и закрепленных на Для обеспечения нормальной работовнутренней поверхности наружной оболочспособности, например, для прутков 0 30— ки 3 радиальных выступов 6 и охваты- 20 40 мм зазоры Ді и Да могут быть равнывающих их с зазором Дг колец 7, располоми по 0,5—1 мм. женных между парами соседних спиц 5 МежАмортизационный элемент изготовлен из ду наружными поверхностями колец 7 и внутпластмассы (полиамидов, обладающих вязренней оболочкой 4 выполнен зазор Д|. коупругой деформацией, которая придает Устройство для поддержки прутков рабо- 25 амортизационные свойства конструкции). тает следующим образом Формула изобретения Обрабатываемый пруток 8 (фиг 1) расположен во внутреннем отверстии износостойкой втулки 2. При заправке и зажиме Устройство для поддержки прутков, в прутка 8 в зажимной цанге 9 пруток 8 расцилиндрическом корпусе которого установполагается в двух опорах. Пруток не яв- 30 ^ен амортизационный элемент с расположенляется идеально ровным и его криеолинейной в его внутреннем отверстии втулкой, ность ведет к смещению свободного конца от отличающееся тем, что, с целью повышения соосности по сравнению с начальным полонадежности работы, амортизационный элежением. Ввиду этого для нормальной подачи мент выполнен в виде соединенных между прутка 8 выполняется зазор Л|, обеспечисобой попарно расположенными изогнутыми вающий смещение конца прутка 8 в задан- 35 спицами наружной и внутренней оболочек, ном диапазоне при заправке прутка 8. размещенных соосно одна в другой, и выполненных на внутренней поверхности наТаким образом, при подаче прутка 8 раружной оболочки радиальных выступов с диальное смещение его свободного конца в охватывающими их с зазором колец, расамортизационном элементе не должно превыположенных между соседними парами спиц, шать зазора Д|. Зазор Ді выбирается из причем между наружными поверхностями условия криволинейности прутка колеи, И внутренней оболочкой образованы При обработке прутка 8 происходит биезазоры. ние свободного конца прутка 8 Сила биения 1484439 8 Фиг 1 Е-Б .З Составитель А Грибков Редактор В Данко Техред И Верес Корректор Т Малец Заказ 2472/7 Тираж 831 Подписное ВНИИПИ Государственного комитета тто изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
