Регулятор тиску
Номер патенту: 13047
Опубліковано: 15.03.2006
Автори: Моісеєв Сергій Вікторович, Косиченко Анатолій Вікторович, Бурняшев Аркадій Васильович, Лапицький Яків Юрійович
Формула / Реферат
Регулятор тиску, що містить корпус із вхідним і вихідним патрубками, сідло, затвор і привід сідла, який відрізняється тим, що він оснащений датчиком переміщення сідла, привід сідла виконаний у вигляді гідроциліндра подвійної дії, а сідло оснащене поршнем, що поділяє порожнини гідроциліндра, і в якому гідродросель виконаний у вигляді отвору, при цьому затвор встановлений у корпусі з зазором, а поверхня контакту затвора із сідлом виконана сферичною.
Текст

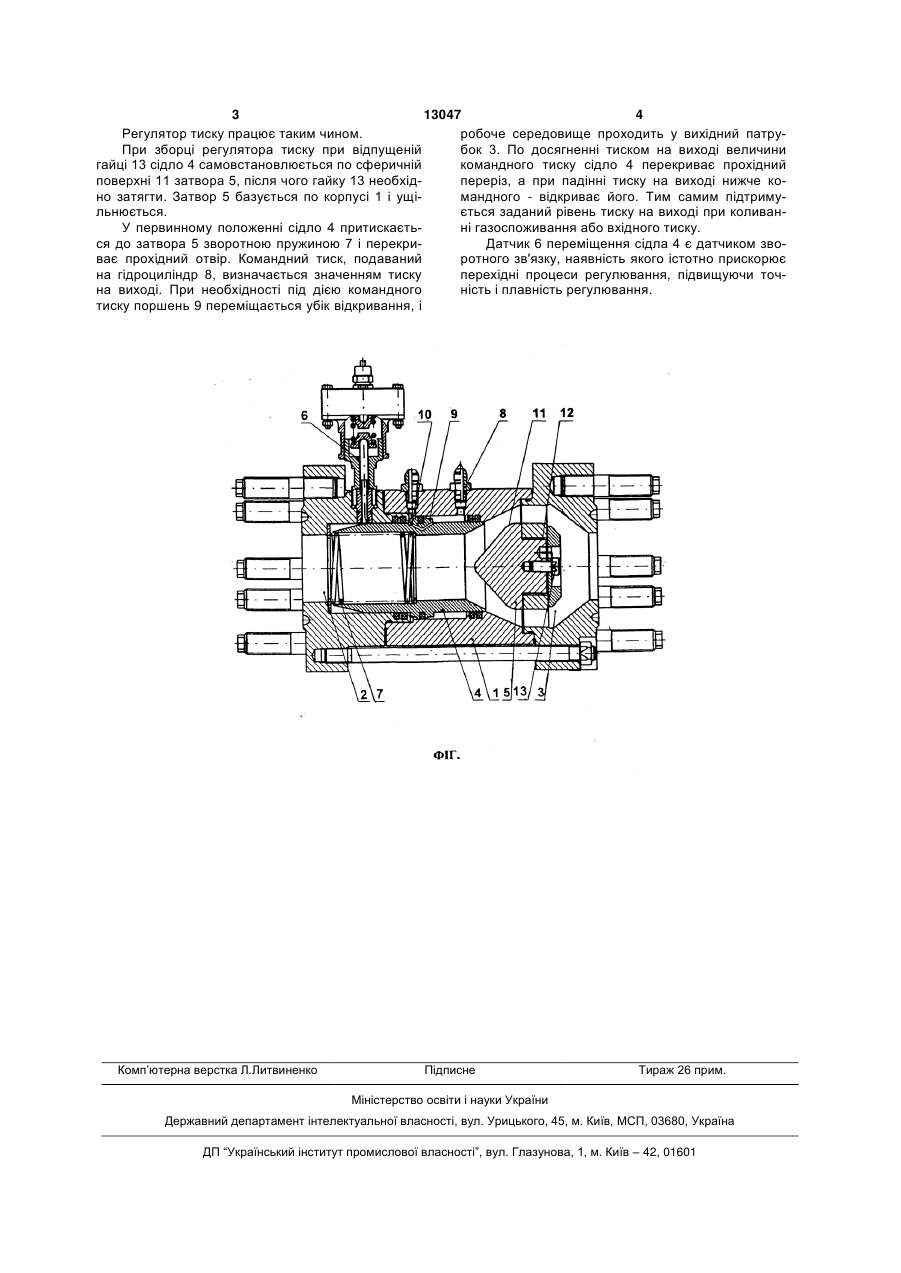

Регулятор тиску, що містить корпус із вхідним і вихідним патрубками, сідло, затвор і привід сідла, 3 13047 4 Регулятор тиску працює таким чином. робоче середовище проходить у вихідний патруПри зборці регулятора тиску при відпущеній бок 3. По досягненні тиском на виході величини гайці 13 сідло 4 самовстановлюється по сферичній командного тиску сідло 4 перекриває прохідний поверхні 11 затвора 5, після чого гайку 13 необхідпереріз, а при падінні тиску на виході нижче коно затягти. Затвор 5 базується по корпусі 1 і ущімандного - відкриває його. Тим самим підтримульнюється. ється заданий рівень тиску на виході при коливанУ первинному положенні сідло 4 притискаєтьні газоспоживання або вхідного тиску. ся до затвора 5 зворотною пружиною 7 і перекриДатчик 6 переміщення сідла 4 є датчиком звоває прохідний отвір. Командний тиск, подаваний ротного зв'язку, наявність якого істотно прискорює на гідроциліндр 8, визначається значенням тиску перехідні процеси регулювання, підвищуючи точна виході. При необхідності під дією командного ність і плавність регулювання. тиску поршень 9 переміщається убік відкривання, і Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPressure controller
Автори англійськоюMoiseiev Serhii Viktorovych, Lapytskyi Yakiv Yuriiovych, Burniashev Arkadii Vasyliovych, Kosychenko Anatolii Viktorovych
Назва патенту російськоюРегулятор давления
Автори російськоюМоисеев Сергей Викторович, Лапицкий Яков Юрьевич, Бурняшев Аркадий Васильевич, Косиченко Анатолий Викторович
МПК / Мітки
МПК: G05D 16/00
Код посилання
<a href="https://ua.patents.su/2-13047-regulyator-tisku.html" target="_blank" rel="follow" title="База патентів України">Регулятор тиску</a>
Регулятор тиску
Номер патенту: 26053
Опубліковано: 30.04.1999
Автор: Ратманський Йосип Іегудович
МПК: G05D 16/06
Формула / Реферат:
Регулятор давления, содержащий корпус с входным и выходным каналами и расположенный в нем чувствительный элемент, связанный с пружиной настройки и рамкой, снабженной упорным элементом, затвор регулирующего клапана, седло которого выполнено во входном канале, и привод затвора регулирующего клапана, отличающийся тем, что, с целью расширения функциональных возможностей за счет обеспечения функций запорного устройства, затвор установлен между...
Регулятор тиску
Номер патенту: 29015
Опубліковано: 16.10.2000
Автори: Пшеничний Георгій Іванович, Ларченко Валентин Андрійович, Шелудченко Володимир Ілліч, Масс Микола Степанович, Гайдуков Валерій Федорович, Кутуков Едуард Євгенович, Нікитовський Валентин Григорович, Клімович Микола Федорович
МПК: G05D 16/00
Формула / Реферат:
Регулятор тиску, що містить виконавчий пристрій, який складається із корпусу з фланцем з отворами і сідлом, затвору з клапаном і пружиною, керуючий орган і імпульсні трубки, що з’єднують їх, який відрізняється тим, що затвор виконаний у вигляді поршня з проточкою і поміщений в циліндричний корпус з кришкою, причому між кришкою і поршнем існує простір, який через перепускну імпульсну трубку, установлену в кришці, отвір в фланці корпусу...
Командний регулятор тиску
Номер патенту: 5372
Опубліковано: 15.03.2005
Автори: ТЕРЕНТЬЄВ ВОЛОДИМИР ВІКТОРОВИЧ, Ратманський Йосип Ієгудович, ЛАСТОЧКІН АНДРІЙ ДМИТРОВИЧ, БАБІЙ ОЛЕГ СЕМЕНОВИЧ
МПК: G05D 16/00
Мітки: командний, тиску, регулятор
Формула / Реферат:
1. Командний регулятор тиску, який містить корпус з вхідним та вихідним каналами, розміщений у корпусі чутливий елемент, настроювальну пружину, рухому рамку з упорним елементом, затвор та регулюючий клапан, який відрізняється тим, що у корпусі встановлено додатковий чутливий елемент - герметичний сильфон, рухомий торець якого взаємодіє з рухомою рамкою та регулюючим клапаном через штовхач, встановлений у перегородці між двох...
Регулятор тиску пневматичного приводу
Номер патенту: 1832
Опубліковано: 15.05.2003
Автор: Дольберг Володимир Ісаакович
МПК: G05D 16/00, B01D 53/26
Мітки: тиску, приводу, регулятор, пневматичного
Формула / Реферат:
Регулятор тиску пневматичного приводу транспортного засобу, що містить корпус, слідкуючу систему, керуючий поршень розвантажувального клапана, який відрізняється тим, що всередині корпусу встановлено проміжний елемент, в якому розміщена слідкуюча система і керуючий поршень розвантажувального клапана, при цьому проміжний елемент сумісно з корпусом утворює порожнину, що сполучена з керуючою порожниною і з вихідною порожниною регулятора за...
Регулятор тиску газу
Номер патенту: 6941
Опубліковано: 16.05.2005
Автори: Масс Микола Степанович, Пшеничний Георгій Іванович, Клявлін Валерій Володимирович, Шелудченко Володимир Ілліч
МПК: G05D 16/06, F16K 1/00, F16K 31/12, G05D 16/00
Формула / Реферат:
1. Регулятор тиску газу, який містить привід у вигляді виконавчого пристрою, який складається з корпусу, з'єднаного з вхідним і вихідним фланцями, що мають осьовий отвір, сідла, затвора з регулюючим клапаном з пружним елементом і керуючого органа з мембранним приводом, а також імпульсних трубок, що з'єднують вказані вузли, який відрізняється тим, що затвор виконаний у вигляді циліндричного поршня, який коаксіально розміщений у циліндричному...
