Багатодіапазонний регулятор тиску газу

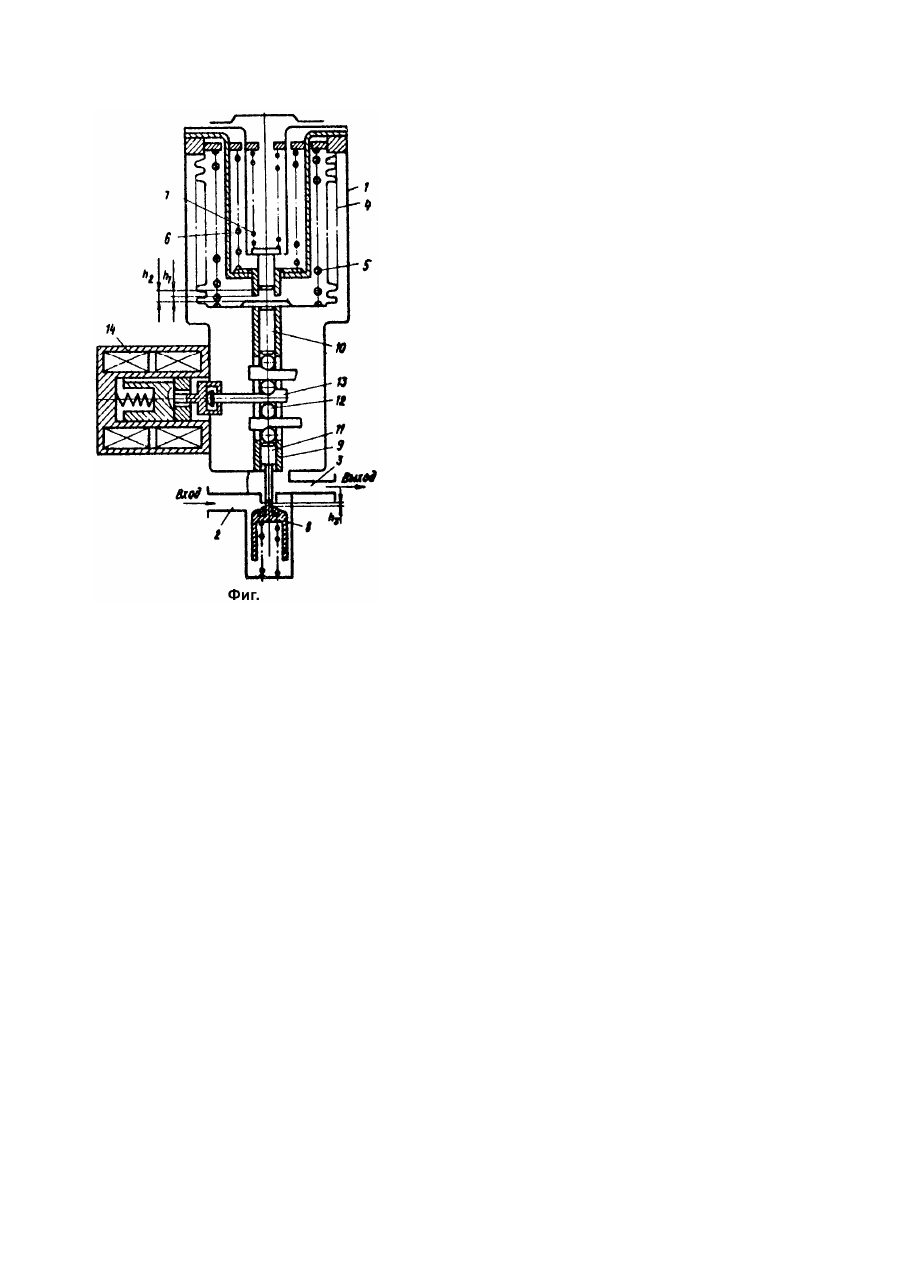

Изобретение относится к устройствам для автоматического регулирования давления газа и может быть использовано в различных системах, где требуется обеспечение нескольких режимов регулируемого давления. Известен перенастраиваемый дистанционно регулятор давления газа, механизм переключения которого представляет собой рамку, в которой установлен с возможностью осевого перемещения при помощи электромагнитного привода регулирующий орган [1]. Недостатком указанного регулятора является сложность конструкции. Кроме того, перенастройка выходного давления возможна только на два режима. Известен также перенастраиваемый дистанционно регулятор давления газа, механизм переключения которого выполнен в виде установленного между чувствительным элементом и основным регулирующим органом дополнительно регулирующего органа и электропневмоклапана, размещенного между выходным патрубком и дополнительным регулирующим органом [2]. Недостатком известного устройства является то, что для получения более двух режимов выходного давления каждый дополнительный режим требует установки в устройстве регулирующего органа и электропневмоклапана. Например, регулятор на три режима выходного давления дополнительно включает в себя три регулирующих органа и два электропневмоклапана, в каждом из которых есть клапанный узел. Известен двухдиапазонный регулятор давления газа, содержащий корпус с входным и выходным патрубками, расположенный в нем чувствительный элемент, в котором установлены пружины настройки задания с возможностью их последовательного включения, регулирующий орган, полую втулку, установленную между чувствительным элементом и регулирующим органом, с расположенными в ней механизмом перенастройки, первым толкателем, связанным с чувствительным элементом, и вторым толкателем, связанным с регулирующим органом [3]. Недостатками известного регулятора давления являются сложность конструкции и невозможность получения более двух режимов выходного давления. Цель изобретения - упрощение и повышение надежности регулятора давления. Поставленная цель достигается тем, что в многодиапазонном регуляторе давления газа, содержащем корпус с входным и выходным патрубками, расположенный в нем чувствительный элемент, в котором установлены пружины настройки задания с возможностью их последовательного включения, регулирующий орган, полую втулку, установленную между чувствительным элементом и регулирующим органом, с расположенными в ней механизмом перенастройки, первым толкателем, связанным с чувствительным элементом, и вторым толкателем, связанным с регулирующим органом, механизм перенастройки выполнен в виде расположенных в полой втулке между первым и вторым толкателем шариков, между которыми установлены ступенчатые планки, соединенные с приводами. На чертеже (фиг.) представлен многодиапазонный регулятор давления газа. Многодиапазонный регулятор давления газа содержит корпус 1 с входным 2 и выходным 3 патрубками, расположенный в нем чувствительный элемент 4, в котором установлены пружины 5 - 7 настройки задания, регулирующий орган 8, полую втулку 9, установленную между чувствительным элементом 4 и регулирующим органом 8, с расположенными в ней первым толкателем 10, связанным с чувствительным элементом 4, вторым толкателем 11, связанным с регулирующим органом 8, и механизмом перенастройки, выполненным в виде расположенных в полой втулке 9 между первым 10 и вторым 11 толкателями шариков 12, между которыми установлены ступенчатые планки 13, соединенные с приводами 14. Пружина 5 контактирует с подвижным торцом чувствительного элемента 4, а пружины 6 и 7 установлены с зазорами h1 и h2. Многодиапазонный регулятор давления газа работает следующим образом. В положении, указанном на чертеже, ступенчатые планки 13 установлены между шариками 12 своей более тонкой частью. Пружины 6 и 7 благодаря зазорам h1 и h2 не взаимодействуют с подвижным торцом чувствительного элемента 4. Регулятор поддерживает выходное давление, заданное усилием пружины 5. При подаче электрического импульса на один из приводов 14 ступенчатая планка 13 перемещается в сторону последнего (якорь электромагнита втягивается) и между шариками 12 устанавливается ее широкая часть. Вследствие изменения размера между регулирующим органом 8 и подвижным торцом чувствительного элемента 4 регулирующий орган 8 перемещается, увеличивая зазор h3, а повышающееся выходное давление перемещает подвижный торец чувствительного элемента 4 и, выбирая зазор h1, включает пружину 6. Величина выходного давления при этом задается суммарным усилием пружин 5 и 6. При подаче электрического импульса на второй привод происходит включение пружины 7 и величина давления задается суммарным усилием пружин 5 - 7. При снятии электрического импульса внутренняя пружина привода 14 возвращает ее ступенчатую планку 13 в первоначальное положение, восстанавливая первоначальное положение подвижной системы и, соответственно, уровень настройки. Таким образом, обеспечение необходимого количества режимов выходного давления регулятора производится при помощи одного основного регулирующего органа и приводов без клапанных узлов, что значительно упрощает конструкцию и повышает ее надежность. Источники информации 1. Авторское свидетельство СССР №635467, кл. G05D16/06, 1976. 2. Авторское свидетельство СССР №574706, кл. G05D16/06, 1976. 3. Авторское свидетельство СССР №506009, кл. G05D16/06, 1974 (прототип).
