Трансформатор струму

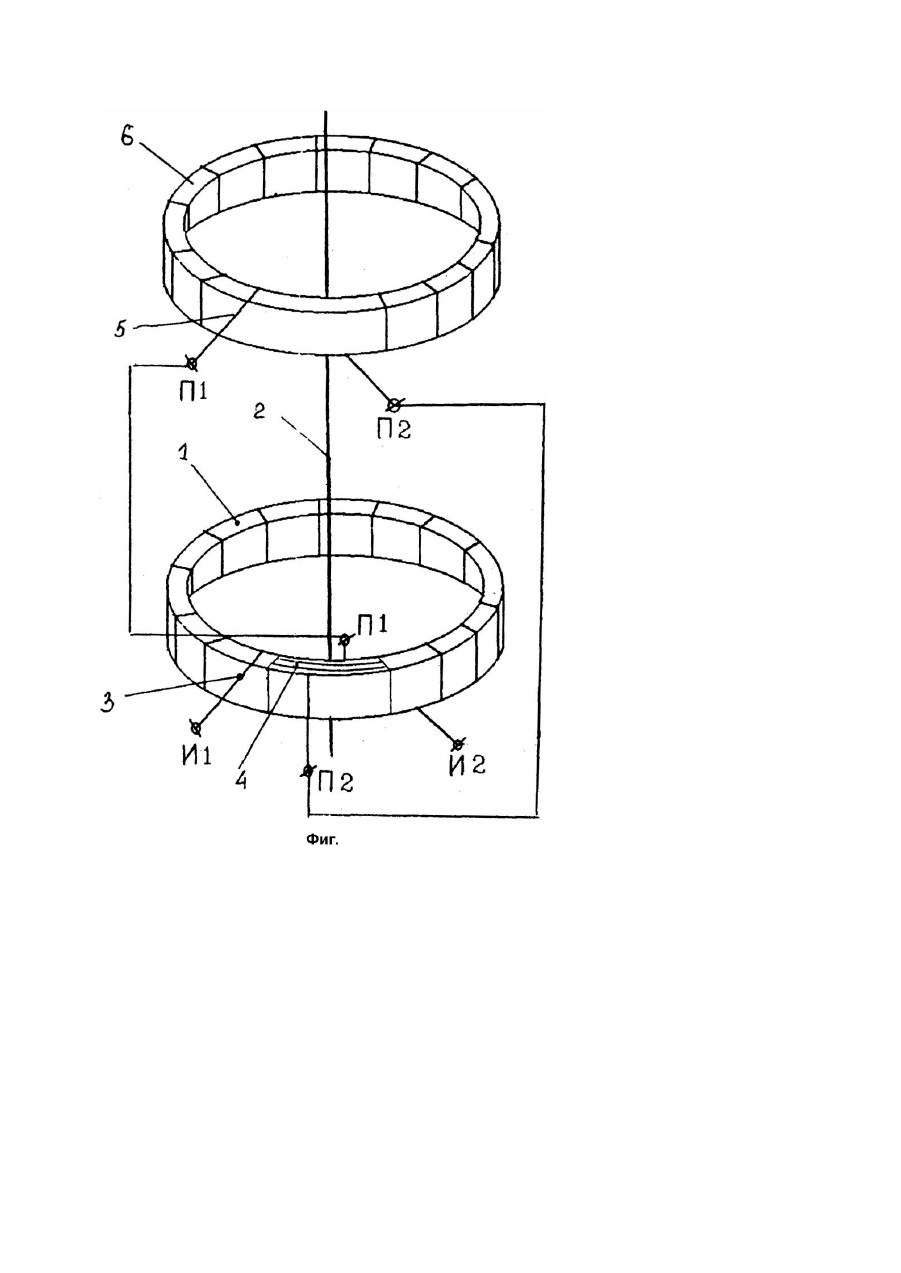

Изобретение относится к электротехнике, а точнее к электрическим аппаратам и может быть использовано в измерительных устройствах. Из известных трансформаторов тока наиболее близок к заявляемом/ объекту трансформатор с поперечным подмагничиванием магнитной системы [1], содержащий витой тороидальный магнитопровод из непрерывной ленты электротехнической стали, первичную обмотку, проходящую через окно магнитопровода и вторичную обмотку, намотанную на магнитопровод. Указанный трансформатор имеет дополнительный разомкнутый магнитопроводящий контур, снабженный одним витком, расположенным перпендикулярно к первичной обмотке, и несколько витков на магнитопроводе, а начало и конец ленты магнитопровода замкнуты накоротко. Недостатками указанной конструкции являются: возможность использования магнитопроводящего контура только в том случае, когда в магнитопроводе совмещены функции магнитной системы и подмагничивающей обмотки; невозможность регулировать при необходимости подмагничивающий ток; сложная конструкция и, соответственно, технология изготовления дополнительного магнитопроводящего контура. Задачей настоящего изобретения является создание трансформатора тока, в котором использование дополнительного трансформатора в качестве источника питания подмагничивающей обмотки позволило бы получить автоматическое изменение подмагничивающего тока при изменении первичного тока измерительного трансформатора с одновременным упрощением технологии производства трансформаторов тока с поперечным подмагничиванием магнитной системы. Указанная задача решается тем, что в известный трансформатор тока, содержащий измерительный трансформатор, состоящий из первичной и вторичной обмоток, магнитопровода, навитого из неразрезной изолированной ленты электротехнической стали и используемого в качестве подмагничивающей обмотки, согласно изобретению введен дополнительный трансформатор, первичная обмотка которого является общей с измерительным трансформатором, а во вторичную цепь подключена подмагничивающая обмотка измерительного трансформатора. Использование описанного трансформатора тока позволяет получить автоматическое изменение подмагничивающего тока при изменении первичного тока измерительного трансформатора, упростить технологию изготовления трансформаторов тока с поперечным подмагничиванием магнитной системы и может быть использовано в устройствах контроля и измерения электроэнергии. Данное техническое решение может быть использовано в трансформаторах тока с поперечным подмагничиванием независимо от конструктивного исполнения подмагничивающей обмотки. На чертеже (фиг.) изображен схематически общий вид заявляемого трансформаторе тока. Измерительный трансформатор 1 содержит первичную обмотку 2, вторичную обмотку 3, намотанную поверх магнитопровода 4, навитого из непрерывной изолированной ленты электротехнической стали, используемого в качестве подмагничивающей обмотки и подключенного в цепь вторичной обмотки 5 дополнительного трансформатора 6, имеющего общую с измерительным трансформатором первичную обмотку 2. Повышение точности преобразования в измерительном трансформаторе 1 достигается за счет улучшения свойств электротехнической стали при воздействии на нее двух ортогональных переменных магнитных полей. При протекании вторичного тока дополнительного трансформатора 6 по виткам магнитопровода 4, используемого в качестве подмагничивающей обмотки измерительного трансформатора 1, создается поперечный магнитный поток, замыкающийся в направлении, совпадающем с высотой магнитопровода 4, т.е. в направлении, перпендикулярном оси замыкания основного магнитного потока измерительного трансформатора - потока взаимоиндукции, что исключает взаимное влияние двух магнитных полей. Поскольку оба трансформатора 1 и 6 имеют общую первичную обмотку 2,. то величина подмагничивающего тока во вторичной обмотке 5 дополнительного трансформатора 6 будет автоматически изменяться с изменением первичного тока измерительного трансформатора 1.
