Опорний трансформатор струму

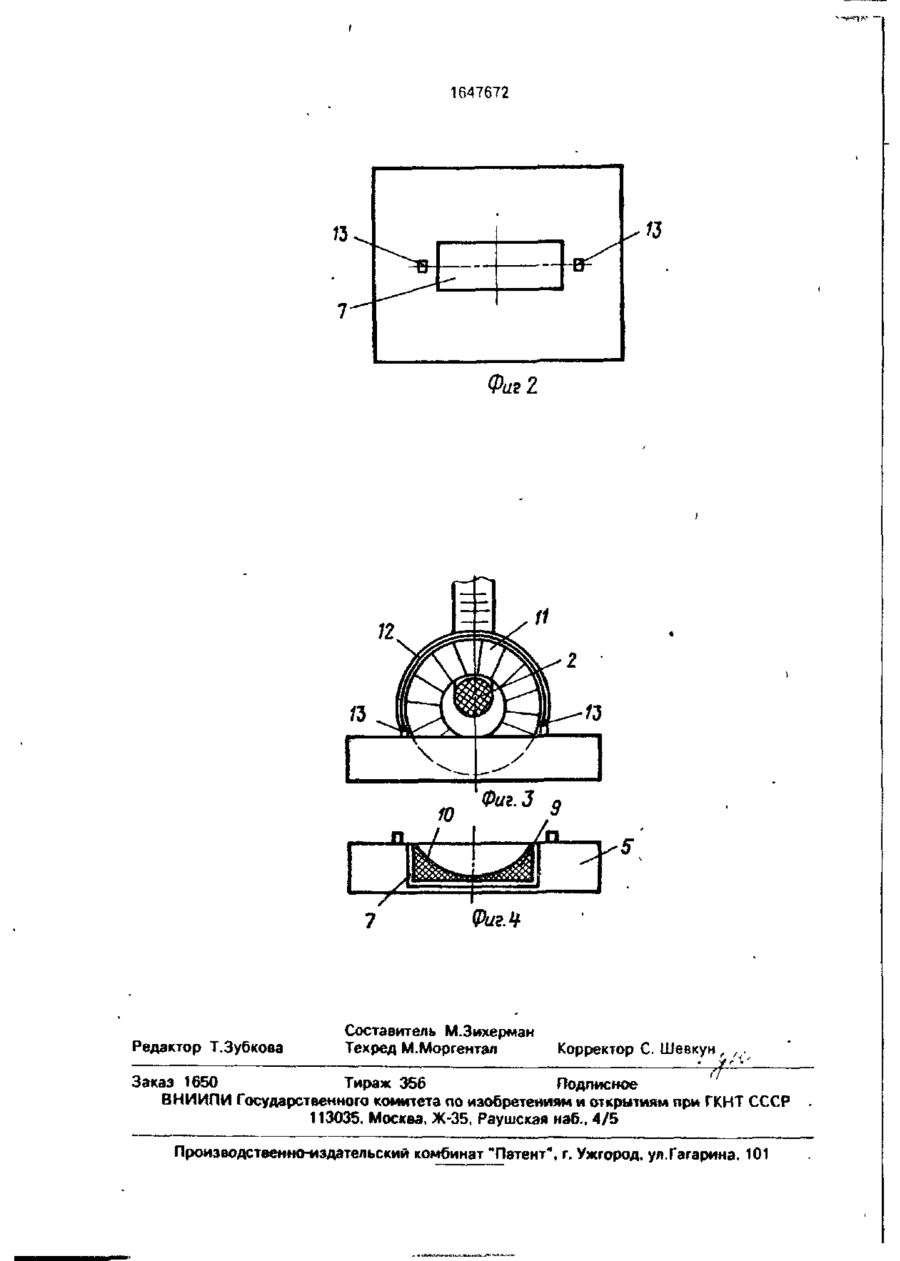

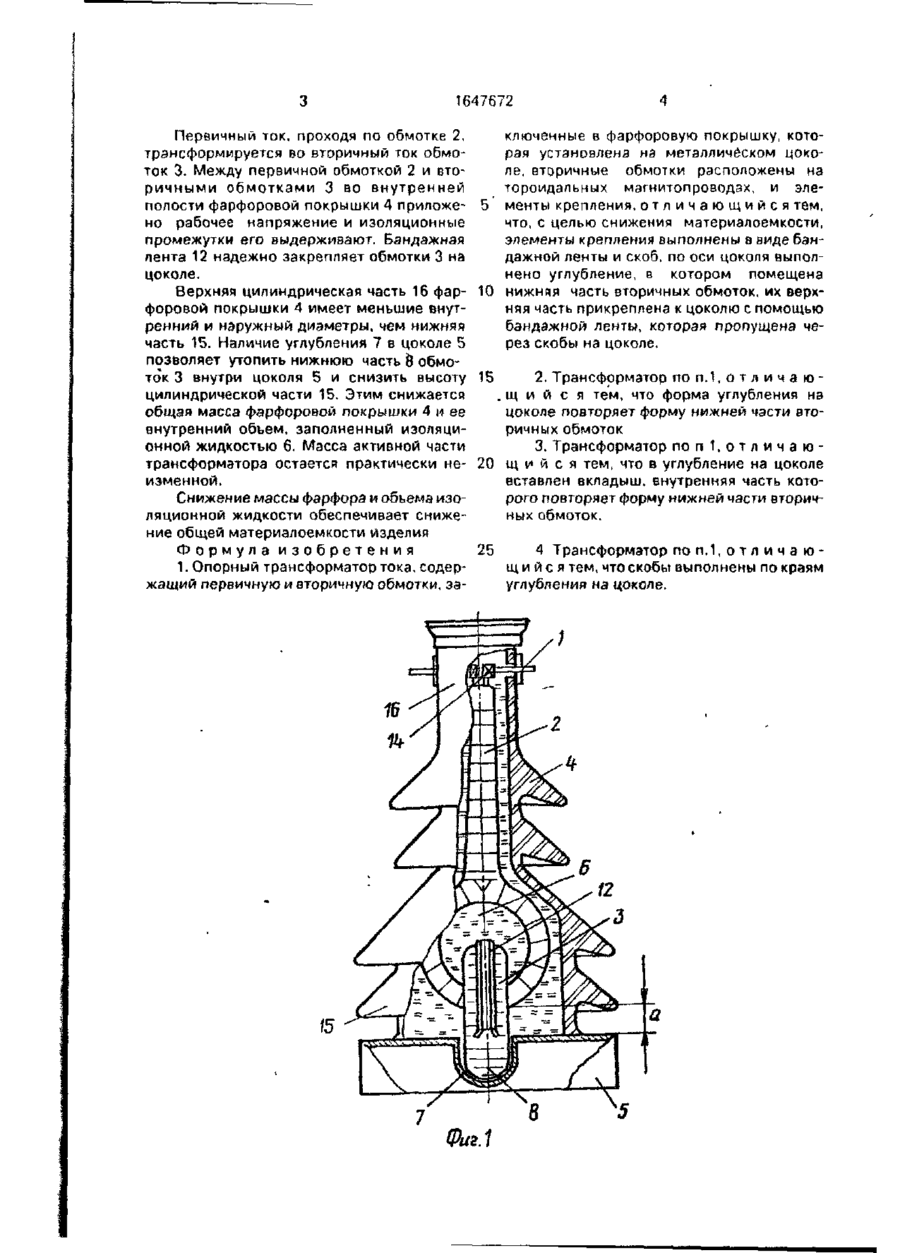

Изобретение относится к электротехнике, в частности к трансформаторам тока. Цель - снижение материалоемкости. Трансформатор содержит первичную 2 и вторич ные обмотки 3, расположенные на тороидальных магнитопроводах. Обмотки 2 и 3 помещены внутрь фарфоровой покрышки 4, установленной на цоколе 5, и залиты изоляционной жидкостью 6. Цоколь5 имеетуглубление 7. куда помещены нижние части 8 обмоток 3. Верхние части 11 обмоток 3 закреплены к цоколю 5 бандажной лентой 12, которая пропущена через скобы на цоколе 5. Наличие углубления 7 позволяет утопить нижнюю часть 8 обмоток 3 внутрь цоколя 5 и снизить высоту нижней цилиндрической части 15 покрышки 4, которая имеет большие внутренний и наружный диаметры по сравнению с верхней цилиндрической частью 16. Снижение высоты нижней части 15 покрышки 4 позволяет уменьшить ее массу и внутренний обьем, что обеспечивает снижение материалоемкости изделия. 3 з.п. флы, 4 ил. Изобретение относится к электротехнике и может использоваться при производстве трансформаторов тока. Цель изобретения - снижение материалоемкости изделия. На фиг.1 схематично изображен предлагаемый опорный трансформатор тока; на фиг.2 - поверхность цоколя, на фиг.З крепление выступающей части вторичной обмотки к цоколю; на фиг.4 - установка изоляционного вкладыша. Опорный трансформатор тока содержит выводы 1 первичной обмотки. Первичную обмотку 2, вторичные обмотки 3, расположенные на тороидальных магнитопроводах. Первичная обмотка 2 и вторичные дбмотки 3 расположены внутри фарфоровой покрышки 4, которая установлена на металлическим цоколе 5. Внутренняя по лость трансформатора заполнена изоляционный жидкостью. По оси цоколя 5 имеется углубление 7, в котором расположена нижняя часть 8 вторичных обмоток 3. Углубление 7 может либо повторять по форме нижнюю часть 8 вторичных обмоток 3, либо быть прямоугольным. В последнем случае в углбуление 7 помещается вкладыш 9* внутренняя часть которого 10 повторяет по форме нижнюю часть 8 обмоток 3. Верхняя часть 11 обмоток 3 закреплена к цоколю 5 бандажной лентой 12, которая крепится к скобам 13, расположенным на цоколе 5,, по краям углубления 7. Выводы 1 соединены с первичной обмоткой 2 зажимами 14. Фарфоровая покрышка 4 имеет нижнюю 15 и верхнюю 16 цилиндрические части.. Опорный трансформатор тока работает следующим образом. 1647672 Первичный ток, проходя по обмотке 2, трансформируется во вторичный ток обмоток 3. Между первичной обмоткой 2 и вторичными о б м о т к а м и 3 во внутренней полости фарфоровой покрышки 4 приложено рабочее напряжение и изоляционные промежутки его выдерживают. Бандажная лента 12 надежно закрепляет обмотки 3 на цоколе. Верхняя цилиндрическая часть 16 фарфоровой покрышки 4 имеет меньшие внутренний и наружный диаметры, чем нижняя часть 15. Наличие углубления 7 в цоколе 5 позволяет утопить нижнюю часть 8 обмоток 3 внутри цоколя 5 и снизить высоту цилиндрической части 15. Этим снижается общая масса фарфоровой покрышки 4 и ее внутренний объем, заполненный изоляционной жидкостью 6. Масса активной части трансформатора остается практически неизменной. Снижение массы фарфора и обьема изоляционной жидкости обеспечивает снижение общей материалоемкости изделия Формула изобретения 1. Опорный трансформатор тока, содержащий первичную и вторичную обмотки, за 15 ключенные в фарфоровую покрышку, которая установлена на металлическом цоколе, вторичные обмотки расположены на тороидальных магнитопроводах, и эле5 менты крепления, о т л и ч а ю щ и й с я тем, что, с целью снижения материалоемкости, элементы крепления выполнены 8 виде бэндажной ленты и скоб, по оси цоколя выполнено углубление, в котором помещена 10 нижняя часть вторичных обмоток, их верхняя часть прикреплена к цоколю с помощью бандажной ленты, которая пропущена через скобы на цоколе. 15 2. Трансформатор по п.1, о т л и ч а ю . щ и й с я тем, что форма углубления на цоколе повторяет форму нижней части вторичных обмоток 3. Трансформатор п о п 1 , о т л и ч а ю 20 щ и й с я тем, что в углубление на цоколе вставлен вкладыш, внутренняя часть которого повторяет форму нижней части вторичных обмоток. 25 4 Трансформатор по п . 1 , о т л и ч а ю щ и й с я тем, что скобы выполнены по краям углубления на цоколе. 1647672 Фи? 2 12 Фиг.Ц Редактор Т.Зубкова Составитель М.Зихерман Техред М.Моргентал Корректор С. Шевкуи „ / . Заказ 1650 Тираж 356 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35. Раушская нэб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
