Трансформатор струму

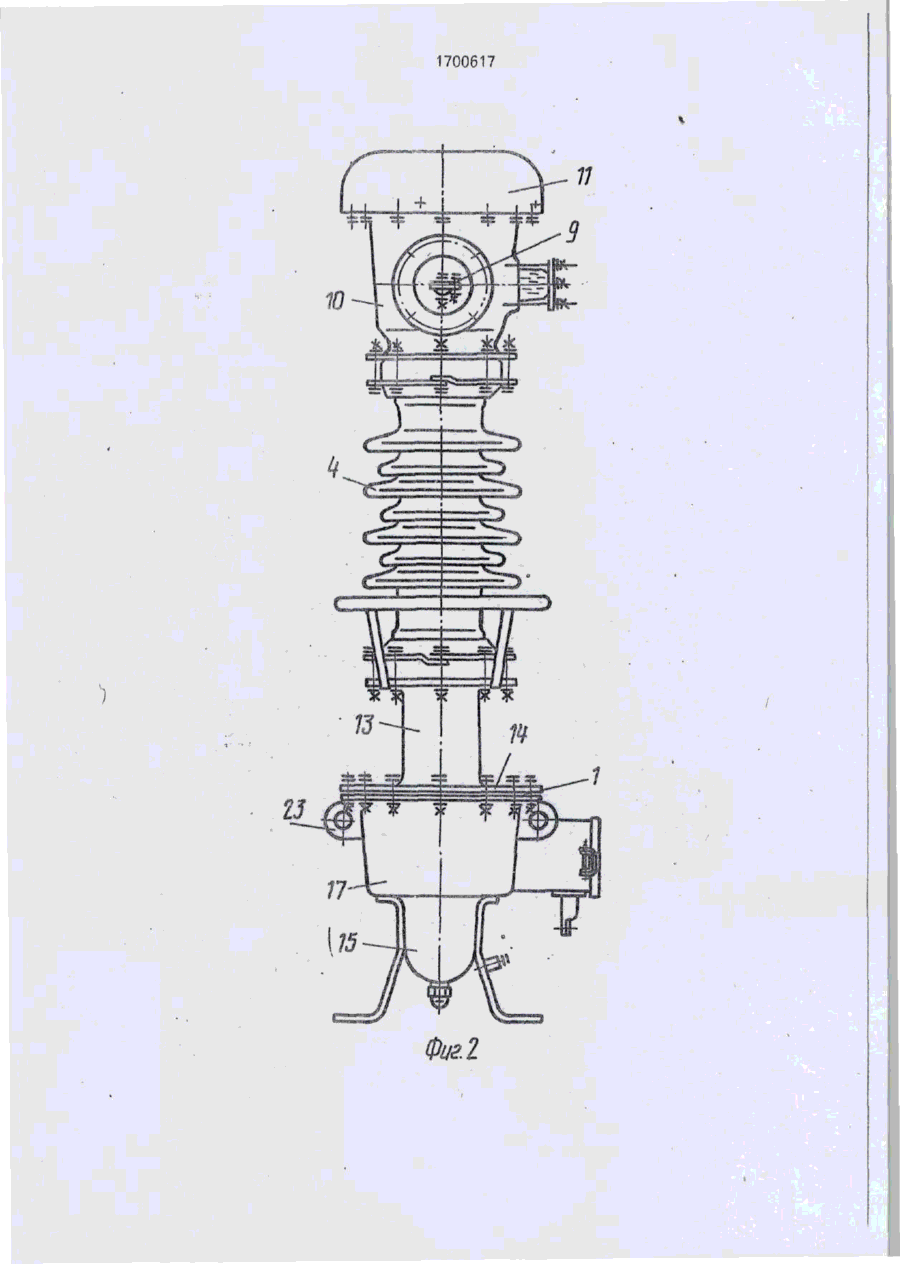

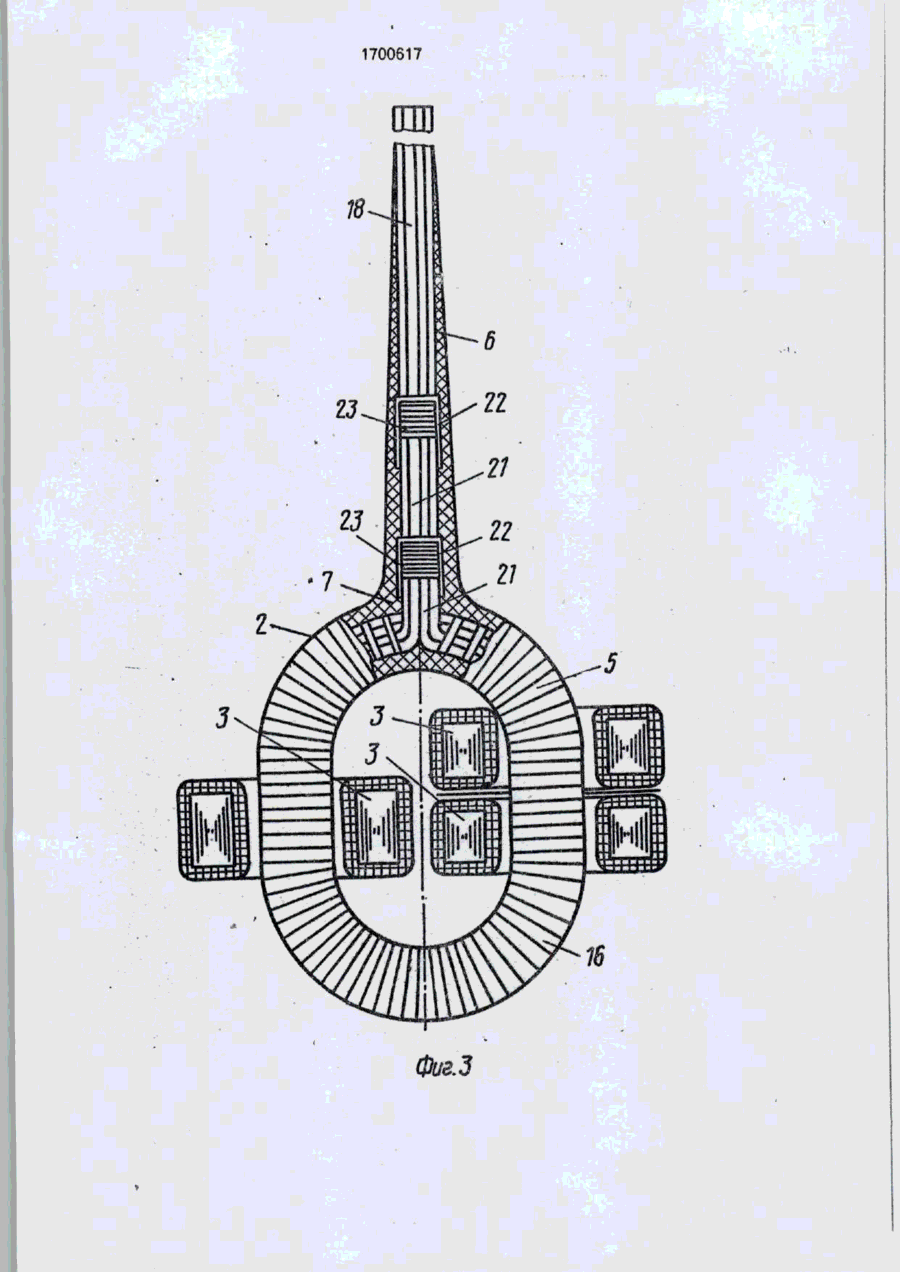

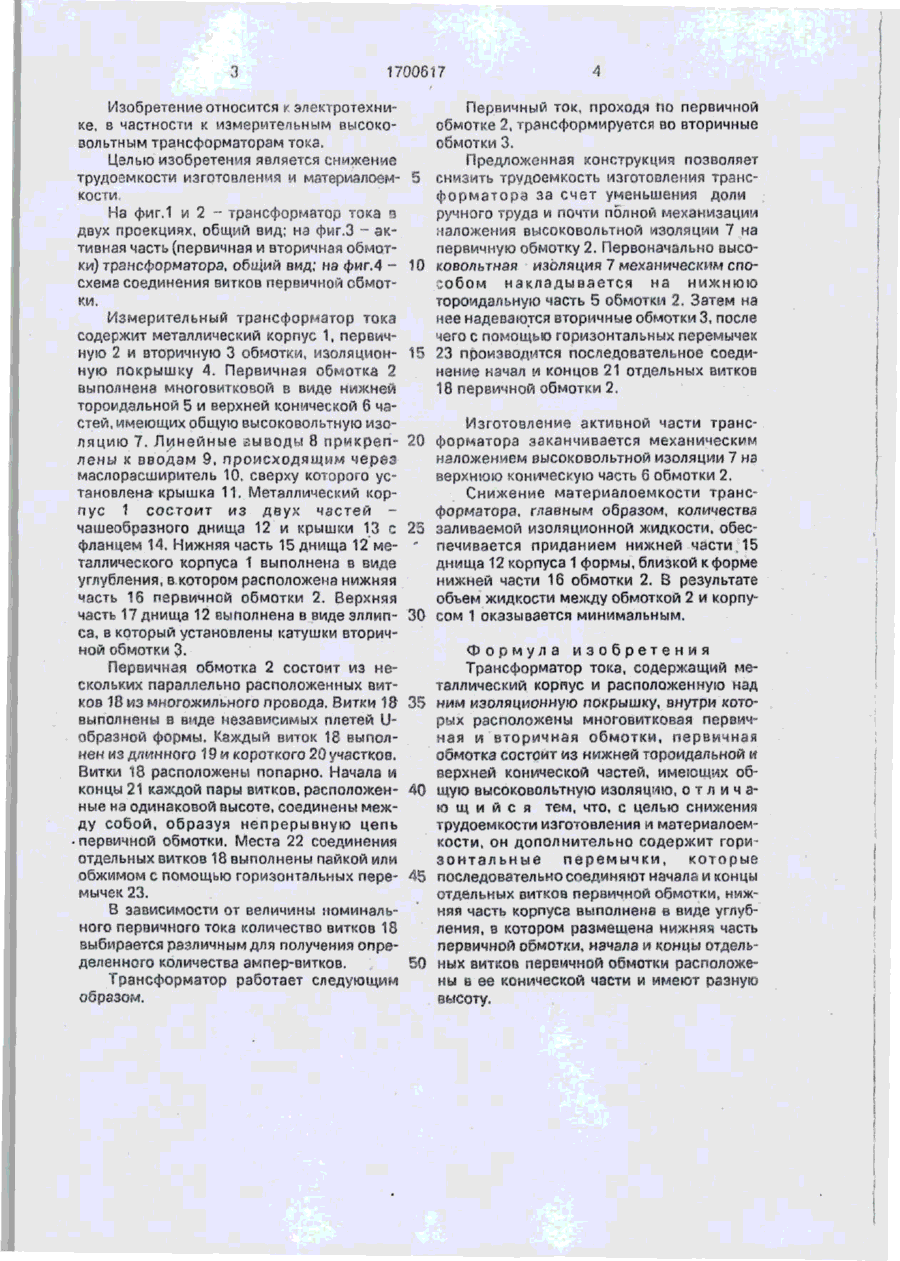

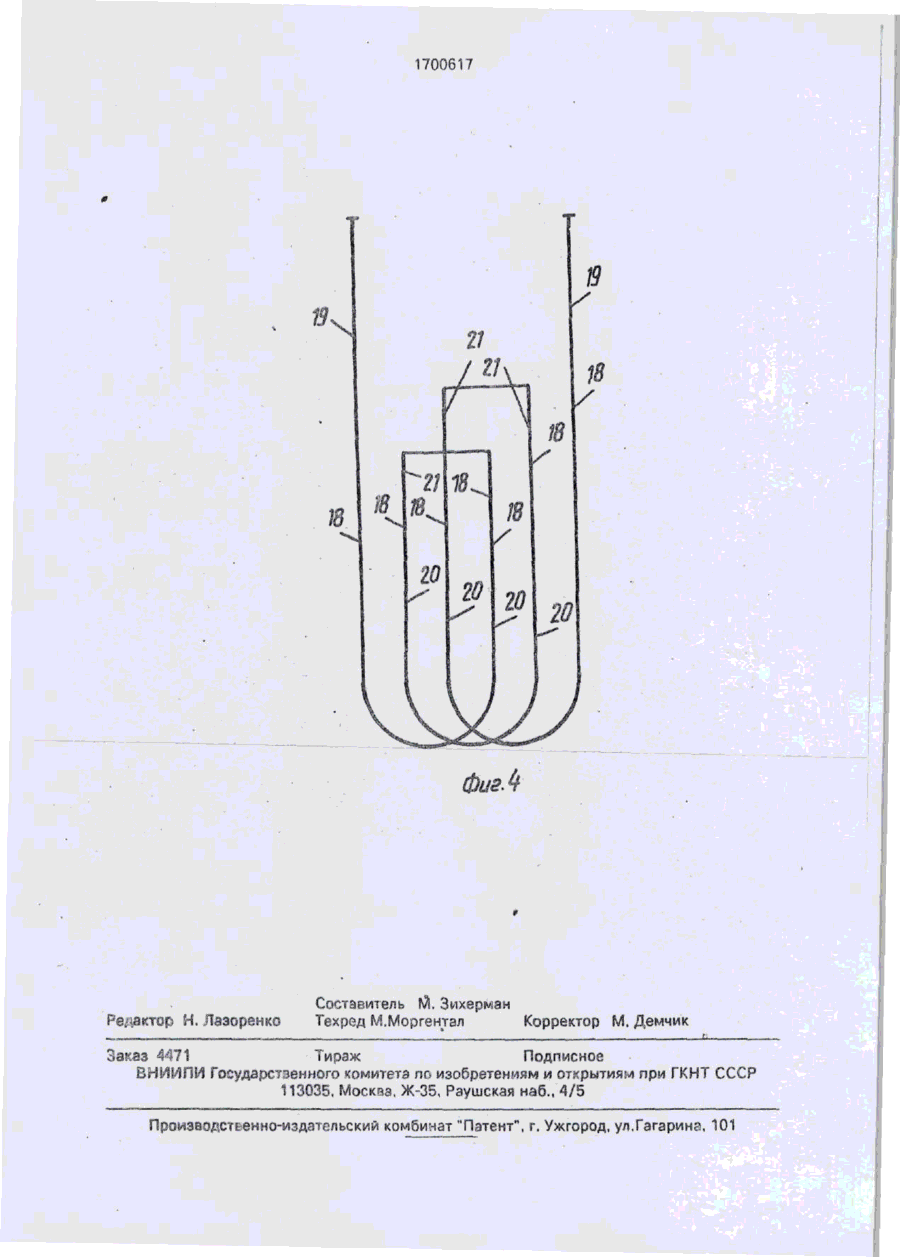

i/їзобретение относится к электротехнике. Цель изобретений - снижение трудоемкости изготовления и материалоемкости. Трансформатор тока содержит металлический разъемный корпус 1, сверху которого расположена изоляционная покрышка 4. Первичная многовитковая обмотка 2 состоит из нижней тороидальной 5 и верхней конической 6 частей, имеющих общую высоковольтную изоляцию. Начало и конец каждого витка первичной обмотки 2 расположены на разной высоте. Витки комплектуются попарно так, чтобы их последовательное соединение осуществлялось горизонтальными перемычками. Такая конструкция позволяет почти полностью механизировать процесс наложения высоковольтной изоляции на обмотку 2 и снизить трудоемкость ее изготовления. В днище корпуса 1 выполнено углубление, где располагается нижняя чисть первичной обмотки 2, чем уменьшена масса изоляционной жидкости и материалоемкость трансформатора в целом. 4 ил. о о о ФиМ _• * t' і У К1 1700617 Изобретение относится v электротехнике, в частности к измерительным высоковольтным трансформаторам тока. Целью изобретения является снижение трудоемкости изготовления и материалоем- 5 кости. На фиг.1 и 2 -• трансформатор тока в двух проекциях, общий вид; на фиг.З - активная часть(первичная и вторичная обмотки) трансформатора, общий вид; нэ фиг.4 - 10 схема соединения витков первичной обмотки. Измерительный трансформатор тока содержит металлический корпус 1, первичную 2 и вторичную 3 обмотки, изоляцион- 15 ную покрышку А. Первичная обмотка 2 выполнена многовиткоаой в виде нижней тороидальной 5 и верхней конической 6 частей, имеющих общую высоковольтную изоляцию 7. Линейные выводы 8 прикреп- 20 лены к вводам 9, происходящим через маслорасширитель 10, сверху которого установлена крышка 11. Металлический корпус 1 состоит из двух частей чашеобразного днища 12 и крышки 13 с 23 фланцем 14. Нижняя часть 15 днища 12 ме- ' таллического корпуса 1 выполнена в виде углубления, в котором расположена нижняя часть 16 первичной обмотки 2. Верхняя часть 17 днища 12 выполнена в виде эллип- 30 са, в который установлены катушки вторичной обмотки 3Первичная обмотка 2 состоит из нескольких параллельно расположенных витков 18 из многожильного провода. Витки 18 35 выполнены в виде независимых плетей Uобразной формы. Каждый виток 18 выполнен из длинного 19 и короткого 20участков. Витки 18 расположены попарно. Начала и концы 21 каждой пары витков, расположен- 40 ные на одинаковой высоте, соединены между собой, образуя непрерывную цепь • первичной обмотки. Места 22 соединения отдельных витков 18 выполнены пайкой или обжимом с помощью горизонтальных пере- 45 мычек 23. В зависимости от величины номинального первичного тока количество витков 18 выбирается различным для получения определенного количества ампер-витков. 50 Трансформатор работает следующим образом. Первичный ток, проходя по первичной обмотке 2, трансформируется во вторичные обмотки 3. Предложенная конструкций позволяет снизить трудоемкость изготовления трансформатора за счет уменьшения доли ручного труда и почти полной механизации наложения высоковольтной изоляции 7 на первичную обмотку 2. Первоначально высоковольтная изоляция 7 механическим способом накладывается на нижнюю тороидальную часть 5 обмотки 2. Затем на нее надеваются вторичные обмотки 3, после чего с помощью горизонтальных перемычек 23 производится поснецовательное соединение начал и концов 21 отдельных витков 18 первичной обмотки 2. Изготовление активной части трансформатора заканчивается механическим наложением высоковольтной изоляции 7 на верхнюю коническую часть 6 обмотки 2. Снижение материалоемкости трансформатора, главным образом, количества заливаемой изоляционной жидкости, обеслечивзется приданием нижней части. 15 днища 12 корпуса 1 формы, близкой к форме нижней части 16 обмотки 2. В результате объем жидкости между обмоткой 2 и корпусом 1 оказывается минимальным. Формула изобретения Трансформатор тока, содержащий металлический корпус и расположенную над ним изоляционную покрышку, внутри которых расположены многовитковая первичная и вторичная обмотки, первичная обмотка состоит из нижней тороидальной и верхней конической частей, имеющих общую высоковольтную изоляцию, о т л и ч а ю щ и й с я тем, что, с целью снижения трудоемкости изготовления и материалоемкости, он дополнительно содержит горизонтальные перемычки, которые последовательно соединяют начала и концы отдельных витков первичной обмотки, нижняя часть корпуса выполнена в виде углубления, в котором размещена нижняя часть первичной обмотки, начала и концы отдельных витков первичной обмотки расположены в ее конической части и имеют разную высоту. 1700617 1700617 1700617 Составитель l$. Зихермэн Техред М.Моргентал Тираж комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
