Пристрій для вимірювання витрати та кількості рідин

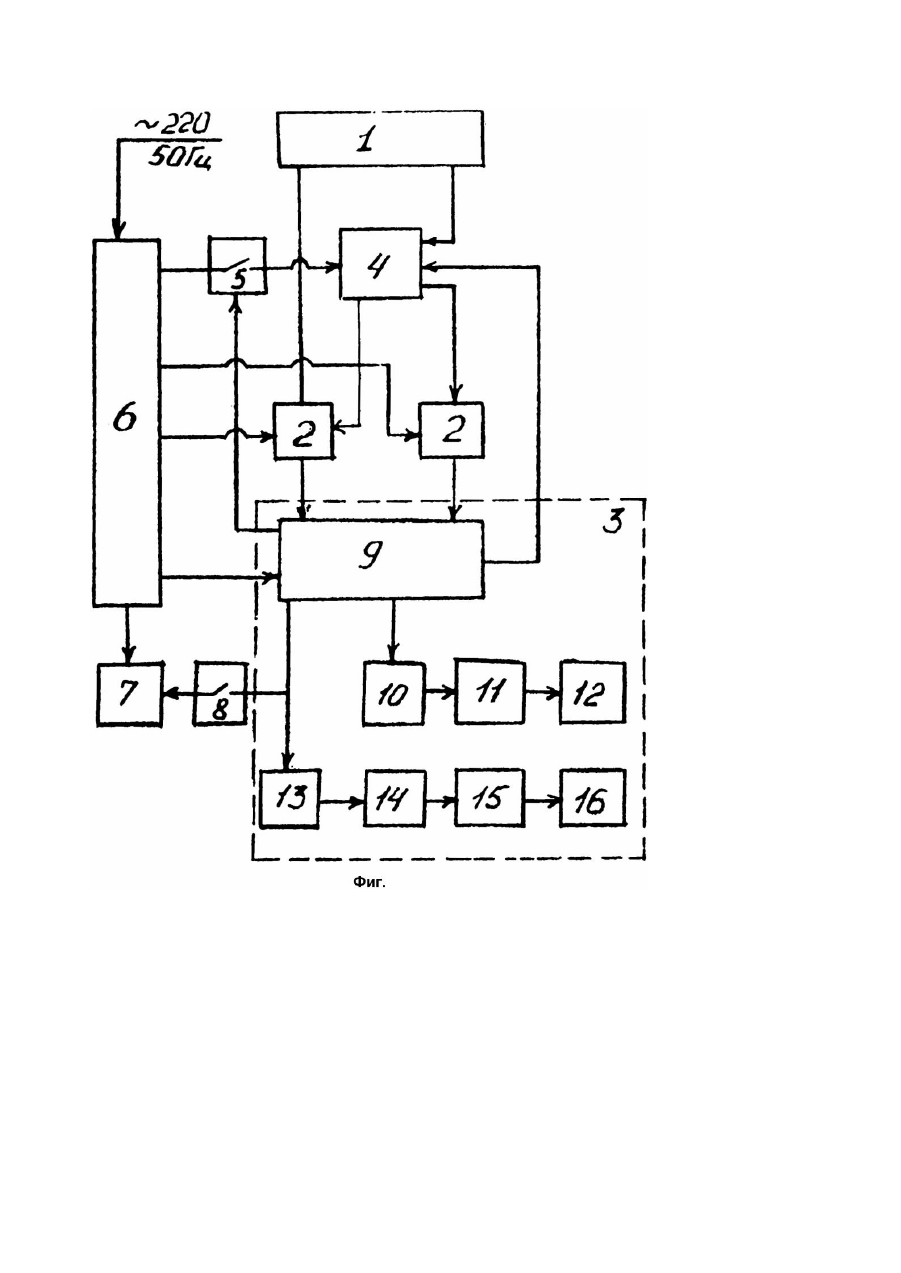

Изобретение относится к приборостроению и может быть использовано при разработке измерителей расхода газов и жидкостей. Наиболее близким к заявляемому техническому решению является устройство для измерения расхода газа с переменными параметрами [2], содержащее датчики давления, температуры и расхода с преобразователями измеряемого параметра в электрический сигнал и установленные на сужающем элементе. Кроме того, устройство содержит программный преобразователь, регулятор, вторичный прибор, клапан и теплообменник. Недостатком указанного устройства является большая погрешность измерения из-за плавающего положения нуля. В основу изобретения поставлена задача создания устройства для измерения расхода и количества жидкостей, в котором за счет введения новых блоков и связей между ними обеспечивается коррекция нуля, что позволяет уменьшить погрешность измерения, а также улучшить потребительские свойства прибора. Поставленная задача достигается тем, что в устройство, содержащее сужающий элемент с установленными на нем датчиками давления с преобразователями измеряемого параметра в электрический сигнал, программный преобразователь, соединенный с датчиками, введены блок коррекции нуля, таймер и внутренний резервный блок питания, при этом блок коррекции нуля соединен с сужающим устройством и датчиками давления, а таймер подключен к программному преобразователю. Кроме того, внутренний резервный блок питания соединен с датчиками давления, блоком коррекции нуля и программным преобразователем. Обычно датчикам присущ дрейф нуля и времени, а также при измерении параметров, в частности, температуры и давления измеряемой среды, что вызывает существенные погрешности результатов измерения. Введение блока коррекции нуля позволяет учитывать дрейф нуля и устранять погрешности, вызванные этими причинами. Устройство поясняется чертежом (фиг.), где представлена структурная схема устройства. Устройство содержит сужающий элемент 1, на котором установлены два датчика давления с преобразователями измеряемого параметра и электрический сигнал 2, программный преобразователь 3, соединенный с датчиками давления 2 и блоком коррекции нуля 4. Блок коррекции нуля 4 через ключ 5 соединены с внутренним резервным блоком питания 6. Таймер 7 соединен с внутренним резервным блоком питания 6 и через ключ 8 с программным преобразователем 3. Программный преобразователь 3 содержит блок преобразования давления в расход 9, к выходам которого подключены две логические функциональные цепи. Первая из них содержит последовательно подключенные аналогоцифровой преобразователь 10, первый дешифратор 11, первый индикатор 12. Вторая цепь представляет собой последовательно подключенные преобразователь напряжениечастота 13, счетчик импульсов 14, второй дешифратор 15 и второй индикатор 16. Устройство работает следующим образом. Импульсы давления из зон потока жидкости до и после сужающего элемента 1 поступают на датчики 2, преобразуются в электрические сигналы, передаваемые в программный преобразователь 3, вычисляющий разность давления, измеренного датчиками 2 и преобразующий этот параметр в соответствующий сигнал. В программном преобразователе 3 этот сигнал далее следует по двумя цепям. В первой из них он преобразуется с помощью аналого-цифрового преобразователя 10 в величину, пропорциональную расходу жидкости, дешифр уется, масштабируется и поступает на первый индикатор 12. Во второй цепи электрический сигнал преобразуется в частотноимпульсный сигнал, причем величина каждого импульса пропорциональна определенному количеству жидкости, прошедшему через сужающий элемент 1. Эти импульсы суммируются нарастающим итогом счетчиком импульсов 14. Полученная величина дешифруется, масштабируется, преобразуется в величину количества жидкости и поступает на второй индикатор 16. Периодически, по заданной программе, включается блок коррекции нуля 4, учи тывающий возможный дрейф нуля датчиков давления 2 во времени, а также при изменении температуры и давления измеряемой среды, что позволяет уменьшить величину погрешности измерений и повысить их надежность. В случае нарушения питания прибора от сети в работу автоматически включается внутренний резервный блок питания б. Если сетевое питание не восстанавливается, то автоматически включается таймер 7, учитывающий время работы прибора в обесточенном состоянии.
