Пристрій для вимірювання кількості тепла в системах теплопостачання

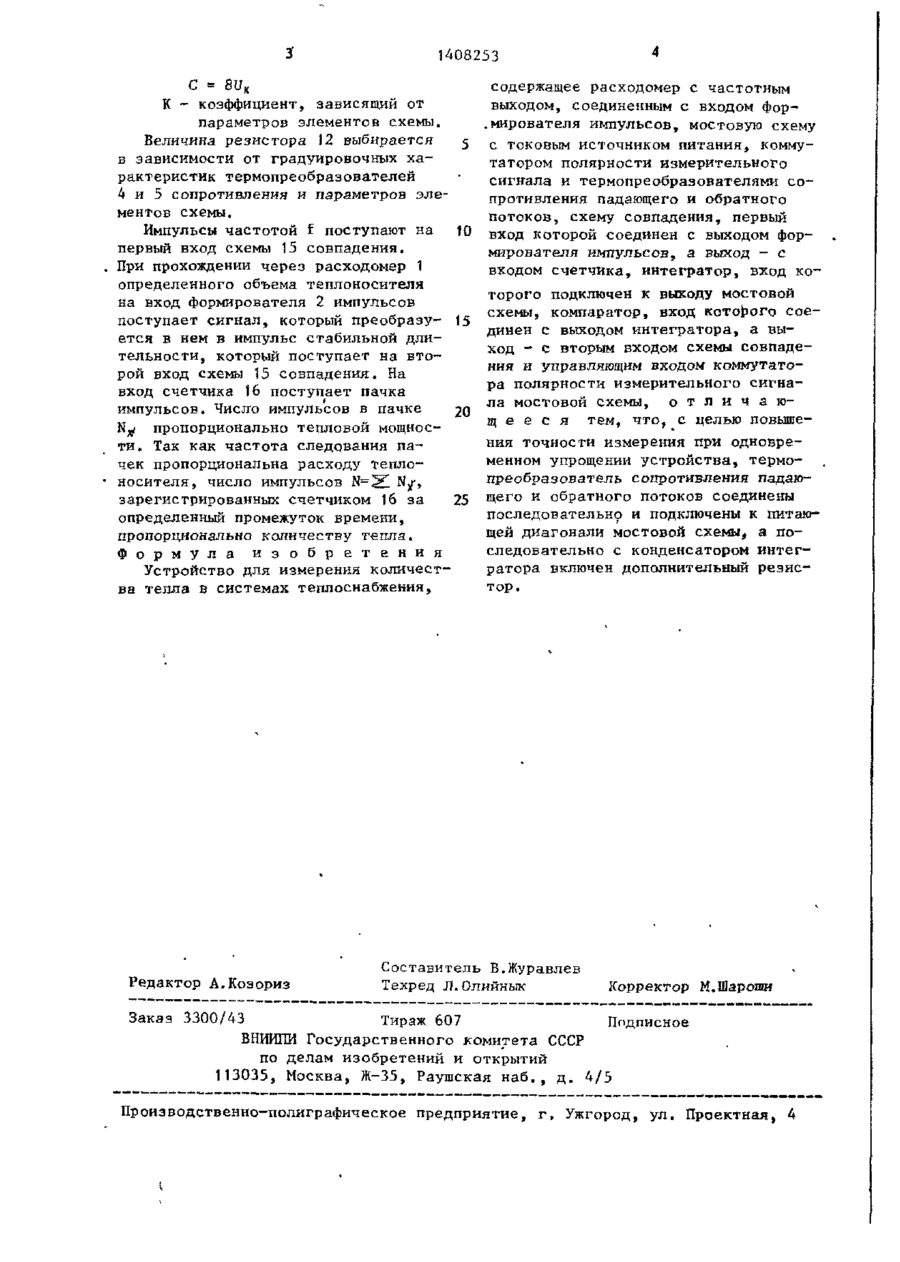

Изобретение относится к теплотехническим измерениям. Цель изобре тения - повышение точности измерения при одновременном упрощении устройства. При прохождении через расходомер 1 определенного объема теплоносителя на вход формирователя 2 нмпуль- ' сов поступает сигнал, который преобразуется в нем в импульс стабильной длительности, который поступает на / .вход схемы 15 совпадения. На вход счетчика 16 поступает пачка импуль- . ; • сов, число которых пропорционально тепловой мощности. Так как частота следования пачек пропорциональна расходу теплоносителя, то число импульсов, зарегистрированных счетчиком 16 за определенный промежуток времес ни, пропорционально количеству тепла. 1 ил. (Л с: 15 FT РПФ к 1 1408253 Изобретение относится к теплотехническим измерениям, а именно к устройствам для измерения количества тепла в системах теплоснабжения. Цель изобретения - повышение точности измерения при одновременном упрощении устройства. На чертеже представлена функциональная схема устройства. 10 Устройство содержит расходомер 1, формирователь 2 импульсов, генератор 3 тока, мостовую схему, состоящую из двух цепей, первая из которых включает в себя термопреобразователь 15 4 сопротивления падающего потока теплоносителя и термопреобразователь 5 сопротивления обратного потока теплоносителя, а вторая цепь включает первый 6 и второй 7 резисторы, уси- 20 литель 8, коммутатор 9 полярности измерительного сигнала, интегратор 10, включающий резистор 11, интегрирующий конденсатор 12 и дополнительный резистор 13, компаратор 14, схе- 25 му 15 совпадения и счетчик 16. I Выход расходомера 1 соединен с входом формирователя 2 импульсов. Генератор 3 тока подключен к питающей диагонали мостовой схемы, вход 30 усилителя 8 - к измерительной, которая образована точками соединения резисторов 6 и 7 и термопреобразователей 4 и 5 соответственно. На выходе усилителя 8 подключен коммутатор 9 35 полярности измерительного сигнала мостовой схемы. Однако коммутация полярности измерительного сигнала может быть осуществлена и переключением полярности генератора 3 тока в питающей диагонали. К выходу мостовой 40 схемы (выход коммутатора 9) подключен вход интегратора 10. Интегратор выполнен на операционном усилителе с входным резистором 11. Интегрирующий конденсатор 12 соединен последо- 45 вательно с дополнительным резистором 13 и включен в цепь обратной связи •операционного усилителя. Вход компаратора 14 соединен с выходом интегратора 10, Первый вход схемы 15 совпа- 50 дения соединен с выходом формирователя 2 импульсов, второй вход - с выходом компаратора 14, а выход - с входом счетчика 16. Устройство работает следующим образом. Напряжение на измерительной диагонали моста определяется выражением 55 U = I Ri4-R t 5 ~т + 2 где R t 4 и Rj.5 - сопротивление термопреобразователей 4 и 5 сопротивления соответственно; R6=R7 - сопротивление резисторов 6 и 7 соответственно; т — выходной ток генератора 3 тока. Это напряжение, усиленное усилителем 8, поступает на коммутатор 9. В зависимости от состояния компаратора 14 коммутатор 9 умножает входное напряжение на +1 или - 1 . Напряжение с выхода коммутатора 9 поступает на интегратор 10. Интегрирование входного напряжения продолжается до тех пор, пока напряжение на выходе интегратора 10 не достигнет верхнего уровня срабатывания компаратора 14. Последний срабатывает, напряжение на его выходе меняет знак и изменяет состояние коммутатора 9, после чего изменяется направление интегрирования. Интегрирование продолжается до тех пор, пока напряжение на выходе интегратора не достигнет нижнего уровня срабатывания компаратора 14. ч 'fia вхюд схемы 15 совпадения поступают импульсы частотой Ш F = Rt4-bU5 К где U k - уровень срабатывания компаратора, А,В,С - постоянные коэффициенты, величины которых зависят от величин сопротивлений R6, R11 и R13 резисторов 6. 11 и 13 соответственно: 4UK А R13 . R6 RTi 4 _ !k + £13 R6 R11" 5 J 1408253 С * 8U K содержащее расходомер с частотным К - коэффициент, зависящий от выходом, соединенным с входом форпараметров элементов схемы. .мирователя импульсов, мостовую схему Величина резистора І2 выбирается $ с токовым источником питания, коммув зависимости от градуировочных хататором полярности измерительного рактеристик термопреобразователей сигнала и термопреобразователями со4 и 5 сопротивления и параметров элепротивления падающего и обратного ментов схемы. потоков, схему совпадения, первый Импульсы частотой f поступают на Ю вход которой соеди-нен с выходом форпервый вход схемы 15 совпадения. мирователя импульсов, а выход - с При прохождении через расходомер 1 входом счетчика, интегратор, вход коопределенного объема теплоносителя торого подключен к выходу мостовой на вход формирователя 2 импульсов схемы, компаратор, вход которого соепоступает сигнал, который преобразу- 15 динен с выходом интегратора, а выется в нем в импульс стабильной длиход - с вторым входом схемы совпадетельности, который поступает на втония и управляющим входом коммутаторой вход схемы 15 совпадения. На ра полярности измерительного сигнавход счетчика 16 поступает пачка ла мостовой схемы, о т л и ч а ю импульсов. Число импульсов в пачке 20 щ е е с я тем, что, с целью повышеN^ пропорционально тепловой мощносния точности измерения при одноврети. Так как частота следования паменном упрощении устройства, термочек пропорциональна расходу теплопреобразователь сопротивления падаюносителя, число импульсов N=5^ Njf, щего и обратного потоков соединены зарегистрированных счетчиком 16 за 25 последовательно и подключены к питаюопределенный промежуток времени, щей диагонали мостовой схемы, а попропорционально количеству тепла.» следовательно с конденсатором интегФ о р м у л а и з о б р е т е н и я ратора включен дополнительный резисУстройство для измерения количесттор. ва тепла в системах теплоснабжения, Редактор А.Козориз Составитель В.Журавлев Техред Л.Олийнык Корректор М.Шароши Заказ 3300/43 Тираж 607 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
