Вимикач

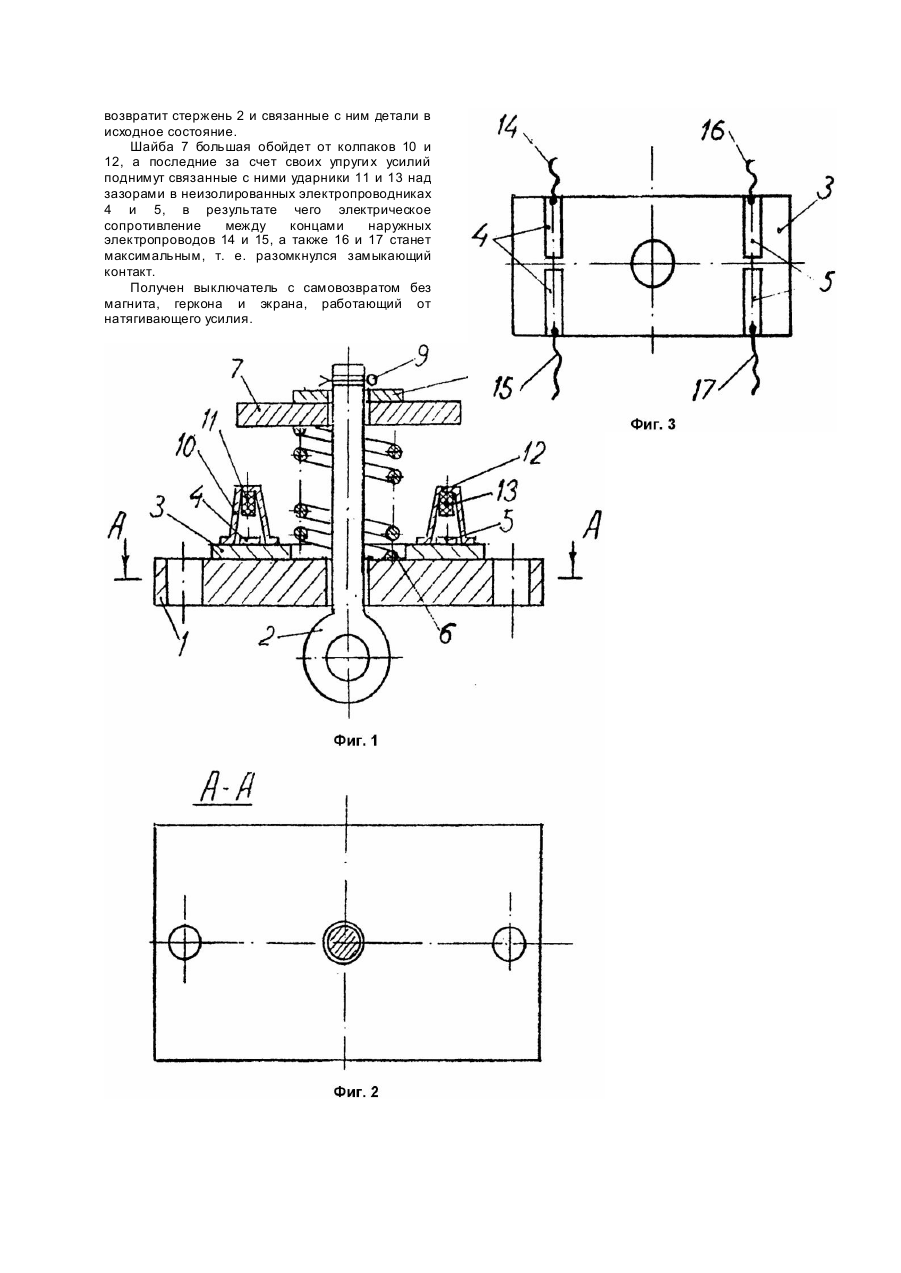

Изобретение относится к коммутационным устройствам электрических цепей и может быть использовано в различных устройства х автоматики как выключатель с самовозвратом, приводимый в действие натяжением. Наиболее близким по технической сущности является кнопочный магнитный язычковый выключатель [1]. Это устройство содержит корпус, геркон, кинематический магнитный стержень, экран из магнитомягкого металла, пружину и клавишу. Стержень пропущен через сквозное отверстие в корпусе. На одном конце стержня закреплена клавиша, а на другом конце - экран. В слепом отверстии корпуса, ось которого параллельна оси сквозного отверстия, расположен геркон. Полусжатая пружина надета на стержне между клавишей и корпусом. В исходном состоянии устройства между керамическим магнитным стержнем и герконом расположен экран из магнитомягкого металла, поэтому геркон не возбужден. После нажатия на клавишу вместе с ней перемещается керамический магнитный стержень с экраном. Экран уходит от геркона. В магнитное поле геркона входит магнитное поле керамического магнитного стержня. Геркон возбуждается, срабатывают его контакты. После прекращения нажатия на клавишу пружина возвращает керамический магнитный стержень в исходное состояние, экран устанавливается против геркона, что препятствует возбуждению последнего от магнитного поля керамического магнитного стержня. Устройство пришло в исходное состояние. Здесь весь стержень выполнен из магнитного материала, необходимы также геркон и экран. Устройство не работает от натягивающего усилия. Задача предлагаемого устройства - исключить магнит, геркон и экран, осуществить работу устройства от натягивающего усилия, что технически решается - использованием для импульсной коммутации временного перекрытия зазора между двумя металлическими электропроводниками неметаллическим электропроводным ударником, выполнением кольца на одном из свободных концов стержня. Все это достигается тем, что в выключателе, содержащем корпус, снабженный сквозным центральным отверстием, в котором размещены стержень и пружина, согласно изобретению, введены две шайбы, шплинт, жестко закрепленная сверху на корпусе нетокопроводящая плата с расположенными на ней сверху неизолированными электропроводниками с участками по краям для подпайки наружных электропроводов, посередине каждого из неизолированных электропроводников выполнены воздушные зазоры, над которыми установлены закрепленные на нетокопроводящей плате два упругих резиновых колпака, внутри каждого из которых ввер ху закреплен неметаллический электропроводный ударник с зазором по отношению к неизолированным электропроводникам, один конец стержня имеет форму кольца, а на втором закреплен шплинт, причем между кольцом и шплинтом последовательно свободно расположены на стержне корпус с нетокопроводящей платой, пружина, две шайбы, при этом нижняя плоскость каждого неметаллического электропроводного ударника параллельна плоскости нетокопроводящей платы и по величине больше поверхности зазора в каждом неизолированном электропроводнике. На фиг.1 изображен выключатель, общий вид; на фиг.2 - то же, сечение А - А на фиг.1; на фиг.3 изображена нетокопроводящая плата с неизолированными электропроводниками и наружными электропроводами, вид сверху. Выключатель содержит корпус 1, снабженный сквозным центральным отверстием, в котором размещен стержень 2, один конец которого выполнен в виде кольца, над последним последовательно свободно расположен корпус 1 с закрепленной на нем нетокопроводящей платой 3 с нанесенными на последней неизолированными проводниками 4 и 5, пружина 6, шайба 7 большая, шайба 8, шплинт 9 в теле стержня 2. Посередине неизолированных электропроводников 4 первого и 5 второго выполнены воздушные зазоры, над которыми установлены закрепленные на нетокопроводящей плате 3 соответственно колпак 10 упругий резиновый с закрепленным внутри него вверху ударником 11 неметаллическим электропроводным и колпак 12 с ударником 13. Нижняя плоскость каждого ударника 11 и 13 параллельна плоскости нетокопроводящей платы 3 и по величине больше поверхности зазора в каждом неизолированном электропроводнике 4 и 5, по краям которых имеются участки для подпайки наружных электропроводов соответственно 14, 15 и 16, 17. В исходном состоянии выключателя стержень 2 подпружинен за счет частичного сжатия пружины 6 между корпусом 1 и шайбой 7 большой, которая заняла свое крайнее верхнее положение и не вошла в соприкосновение с колпаками 10 и 12, последние под воздействием своих упругих сил удерживают ударники 11 и 13 в крайних верхних положениях, и последние не соприкасаются с неизолированными электропроводниками 4 и 5. Между концами наружных электропроводов 14 и 15, а также 16 и 17 электрическое сопротивление максимально, т.е. существуе т разрыв цепи вследствие наличия воздушных зазоров в электропроводниках 4 и 5. Выключатель работает следующим образом. Если потянуть за кольцо стержня 2 в направлении от закрепленного на оборудовании корпуса, то стержень 2 пойдет вдоль прилагаемого усилия, увлекая за собой шайбу 8, шейку 7, сжимая пружину 6. Со временем, шайба 7 сожмет колпаки 10 и 12 упругие резиновые, которые подведут установленные под ними ударники 11 и 13 неметаллические электропроводные к соответствующим зазорам в неизолированных электропроводниках 4 и 5. В этот момент образуются электропроводящие цепи между наружными электропроводами 14 и 15, а также между наружными электропроводами 16 и 17, т.е. замкнулись замыкающие контакты. После прекращения воздействия усилия на кольцо стержня 2, пружина 6 разомкнется и возвратит стержень 2 и связанные с ним детали в исходное состояние. Шайба 7 большая обойдет от колпаков 10 и 12, а последние за счет своих упруги х усилий поднимут связанные с ними ударники 11 и 13 над зазорами в неизолированных электропроводниках 4 и 5, в результате чего электрическое сопротивление между концами наружных электропроводов 14 и 15, а также 16 и 17 станет максимальным, т. е. разомкнулся замыкающий контакт. Получен выключатель с самовозвратом без магнита, геркона и экрана, работающий от натягивающего усилия.
