Автоматичний вимикач

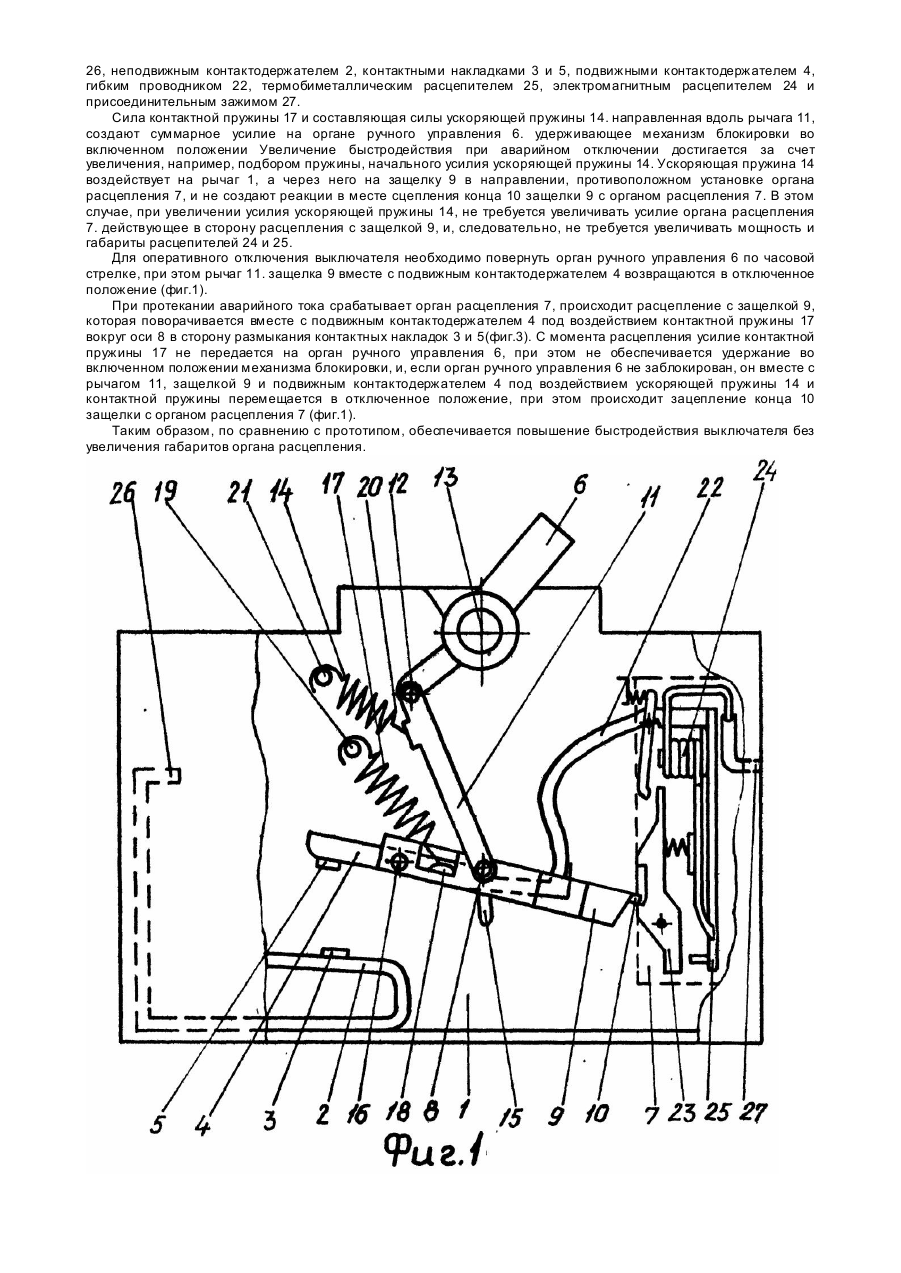

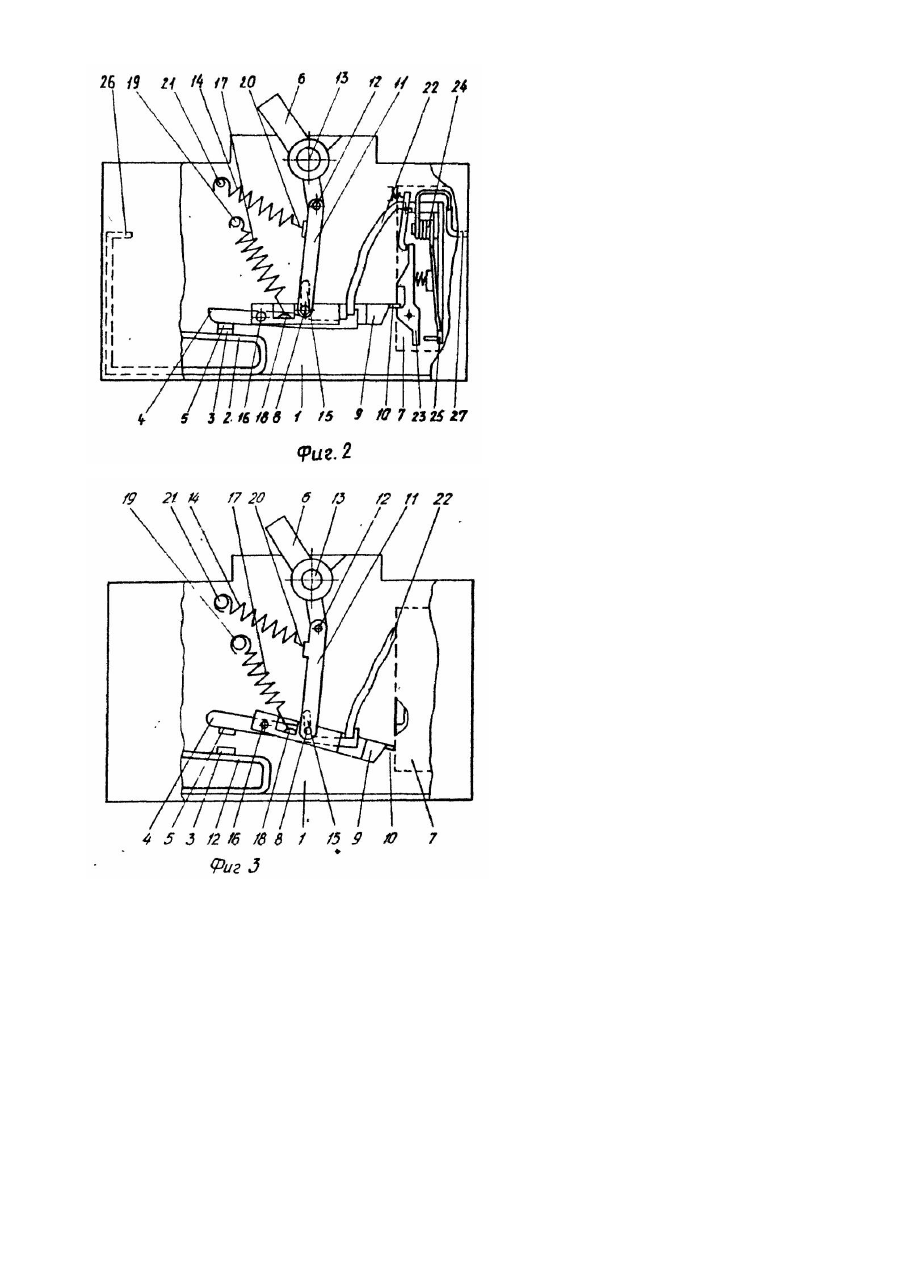

Изобретение относится к электротехнике, в частности, к низковольтным автоматическим выключателям. Известен автомат бытовой [1], содержащий подпружиненный подвижный и неподвижный контактодержатели с контактными накладками, Г-образную прямоходовую скобу, установленную с возможностью воздействия на подвижный контактодержатель, рукоятку на оси вращения, установленную с возможностью воздействия нa Гoбразнyю скобу, термобиметаллическую пластину, которая входит в зацепление с концом подвижного контактодержателя, противоположным установке контактной накладки. При повороте рукоятки по часовой или против часовой стрелки осуществляется оперативное включение или отключение. При возникновении аварийного тока происходит расцепление подвижного контактодержателя с термобиметаллической пластиной, и под воздействием пружины происходит поворот контактодержателя вокруг одного выступа Г-образной скобы, что обеспечивает отключение устройства повышение быстродействия при отключений возможно обеспечить при увеличении начального усилия пружины. Однако, усилие пружины "передается в место зацепления контактодержателя с термобиметаллической пластиной и, следовательно, необходимо увеличить также усилие термобиметаллической пластины, действующей в сторону расцепления. А этом возможно за счет увеличения габаритов термобиметаллического расцепления. Наиболее близким по технической сущности к заявляемому устройству является автоматический выключатель [2], содержащий корпус и механизм блокировки, который состоит из поворотной, установленной на оси защелки, которая имеет возможность перехватывать подвижный контактодержатель и входить в зацепление с органом расцепления, рычага, установленного одним концом на оси вращения защелки, а второй конец cвязан с органом ручного управления осью вне центра его вращения. Подвижный контактодержатель установлен на оси в защелке и связан с органом ручного управления пружиной. При повороте вокруг своей оси почасовой или против часовой стрелки органа ручного управления осуществляется, соответственно, оперативное отключение или включение устройства. При возникновении аварийного тока происходит расцепление защелки с органом расцепления и под действием пружины происходит отключение устройства. Повышение быстродействия при отключении возможно достичь за счет увеличения начального усилия пружины. Однако в этом устройстве усилие пружины передается на орган расцепления, что приводит к увеличению времени срабатывания органа расцепления. В этом случае необходимо создать большее усилие, действующее на орган расцепления в сторону расцепления с защелкой, что возможно обеспечить при увеличении мощности и, соответственно, габаритов расцепителей. Задачей изобретения является усовершенствование конструкции автоматического выключателя путем обеспечения возможности увеличения усилия пружин, действующи х на отключение, чем достигают повышение быстродействия без увеличения габаритов органа расцепления. Поставленная задача решается тем, что автоматический выключатель, содержащий корпус и механизм блокировки, который состоит из поворотной защелки, установленной на оси вращения с возможностью взаимодействия с органом расцепления и подвижным контактодержателем, рычага, один конец которого установлен на оси вращения поворотной защелки, а второй конец связан с органом ручного управления с помощью оси вращения, установленной эксцентрично относительно центра вращения органа ручного управления, ось вращения поворотной защелки установлена в пазах корпуса с возможностью перемещения, а подвижный контактодержатель установлен своей осью в поворотной защелке, причем контактная пружина закреплена одним концом за подвижный контактодержатель между его осью вращения и осью вращения поворотной защелки, а неподвижный контактодержатель расположен с противоположной стороны от органа ручного управления относительно поворотной защелки, согласно изобретению, снабжен ускоряющей пружиной, один конец которой закреплен на рычаге, а другой на корпусе, при этом контактная пружина другим концом закреплена на корпусе. Именно за счет того, что в устройство введена ускоряющая пружина, закрепленная одним концом за рычаг, а вторым концом в корпусе, и контактная пружина вторым концом также закреплена в корпусе, обеспечивается увеличение усилия пружин, действующих на отключение, без возрастания усилия, передаваемого на орган расцепления, и тем самым обеспечивается повышение быстродействия без увеличения габаритов органа расцепления. Сущность изобретения представлена на чертежах, где на фиг.1 схематично показан выключатель в отключенном положении (частичный разрез) на фиг.2 - во включенном положении; на фиг.3 - при свободном расцеплении, когда орган ручного управления заблокирован. Автоматический выключатель содержит корпус 1, неподвижный контактодержатель 2 с контактной накладкой 3, подвижный подпружиненный контактодержатель 4 с контактной накладкой 5, орган ручного управления 6, орган расцепления 7, механизм блокировки, состоящий из поворотной и установленной на оси вращения 8 защелки 9. которая входит в зацепление своим концом 10 с органом расцепления 7 и имеет возможность взаимодействовать с подвижным контактодержателем 4, рычага 11, установленного одним концом на оси вращения 8 защелки 9, а второй конец связан эксцентрично осью вращения 12с органом ручного управления 6 по отношению к его центру вра щения 13. ускоряющей пружины 14. выполненной, например, в виде пружины натяга. Ось вращения 8 защелки 9 установлена в пазах 15 корпуса 1 с возможностью перемещения, подвижный контактодержатель 4 установлен своей осью 16 в защелке 9, контактная пружина 17. например пружина натяга, закреплена одним концом 18 за подвижный контактодержатель 4 между осью его вращения 16 и осью вращения 8 защелки 9, а вторым концом 19 в корпусе 1, ускоряющая пружина 14 закреплена одним концом 20 за рычаг 11, а вторым концом 21 в корпусе 1. и неподвижный контактодержатель 2 расположен с противоположной стороны от органа ручного управления 6 относительно защелки 9. Конец подвижного контактодержателя 4, противоположный установке контактной накладки 6, соединен электрически гибким проводником 22 с органом расцепления 7, который включает, например, рейку 23. электромагнитный 24 и термометаллический 25 расцепители. Со стороны неподвижного контактодержателя 2 и органа расцепления 7 располагаются присоединительные зажимы 26, 27 соответственно. Устройства работает следующим образом. Для оперативного включения выключателя необходимо повернуть орган ручного управления 6 против часовой стрелки. При этом под воздействием рычага 11 защелки 9 с неподвижным контактодержателем 4 повернутся вокруг конца 10 защелки 9 до замыкания контактных накладок 5 и 3 (фиг.2). Контактная пружина 17 обеспечивает контактное нажатие. Электрическая цепь в выключателе образуется присоединительным зажимом 26, неподвижным контактодержателем 2, контактными накладками 3 и 5, подвижными контактодержателем 4, гибким проводником 22, термобиметаллическим расцепителем 25, электромагнитным расцепителем 24 и присоединительным зажимом 27. Сила контактной пружины 17 и составляющая силы ускоряющей пружины 14. направленная вдоль рычага 11, создают суммарное усилие на органе ручного управления 6. удерживающее механизм блокировки во включенном положении Увеличение быстродействия при аварийном отключении достигается за счет увеличения, например, подбором пружины, начального усилия ускоряющей пружины 14. Ускоряющая пружина 14 воздействует на рычаг 1, а через него на защелку 9 в направлении, противоположном установке органа расцепления 7, и не создают реакции в месте сцепления конца 10 защелки 9 с органом расцепления 7. В этом случае, при увеличении усилия ускоряющей пружины 14, не требуется увеличивать усилие органа расцепления 7. действующее в сторону расцепления с защелкой 9, и, следовательно, не требуется увеличивать мощность и габариты расцепителей 24 и 25. Для оперативного отключения выключателя необходимо повернуть орган ручного управления 6 по часовой стрелке, при этом рычаг 11. защелка 9 вместе с подвижным контактодержателем 4 возвращаются в отключенное положение (фиг.1). При протекании аварийного тока срабатывает орган расцепления 7, происходит расцепление с защелкой 9, которая поворачивается вместе с подвижным контактодержателем 4 под воздействием контактной пружины 17 вокруг оси 8 в сторону размыкания контактных накладок 3 и 5(фиг.3). С момента расцепления усилие контактной пружины 17 не передается на орган ручного управления 6, при этом не обеспечивается удержание во включенном положении механизма блокировки, и, если орган ручного управления 6 не заблокирован, он вместе с рычагом 11, защелкой 9 и подвижным контактодержателем 4 под воздействием ускоряющей пружины 14 и контактной пружины перемещается в отключенное положение, при этом происходит зацепление конца 10 защелки с органом расцепления 7 (фиг.1). Таким образом, по сравнению с прототипом, обеспечивается повышение быстродействия выключателя без увеличения габаритов органа расцепления.
