Вимикач високої напруги

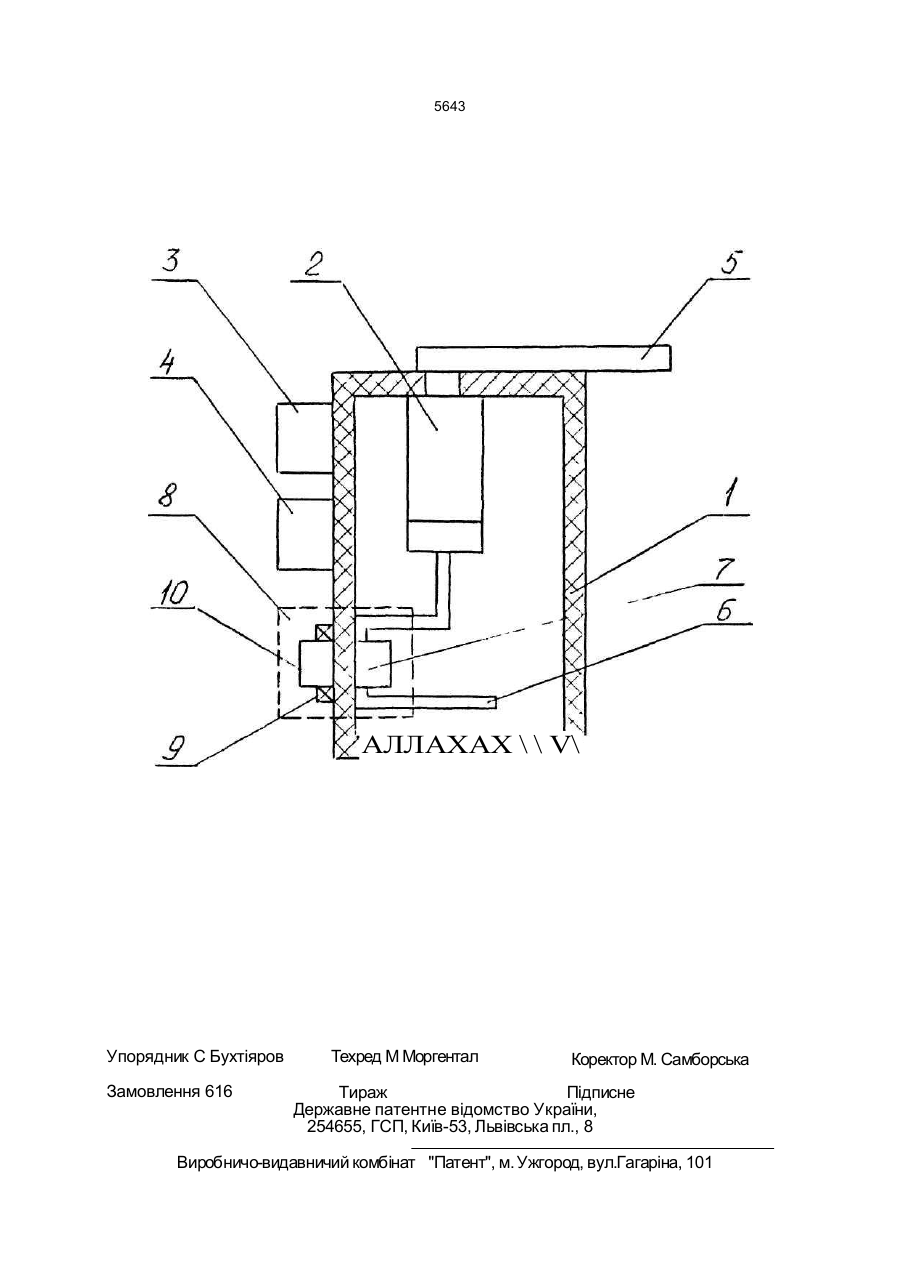

Выключатель высокого напряжения, со держащий диэлектрический корпус с уст ройством управления выключателем, токовым реле защиты и датчиками тока, причем устройство управления выключателем и токовое реле защиты соединены датчиками тока, выполненными из магнитопроводов с обмотками, о т л и ч а ю щ и й с я тем, что магнитопроводы каждого из датчиков тока выполнены из двух П-образных частей, первые из которых расположены с внутренней высокопотенциальной стороны диэлектрического корпуса выключателя, а вторые - с внешней низкопотенциальной, причем пер- ~ вичные обмотки каждого из датчиков тока 3 образованы соответствующей вводной шиной выключателя, проходящей между первой частью соответствующего магнитопровода и внутренней высокопотенциаль- с ной стороной диэлектрического корпуса выключателя, а вторичные обмотки каждого из датчиков тока намотаны поверх вторых частей соответствующих магнитопроводов. С > ел С О Изобретение относится к электротехнике, а именно к аппаратам высокого напряжения. Наиболее близким по технической сущности к заявляемому является выключатель высокого напряжения типа Auto.V фирмы Fuji. Данный выключатель состоит из выполненных в единой конструкции трехполюсного вакуумного выключателя, датчиков тока, устройства управления выключателем и токового реле защиты, причем последнее питается от датчиков тока. Датчики тока расположены в трех фазах на вводных шина* выключателя и представ ляют собой трансформаторы тока с кольцевыми магнитопроводами, сквозь которые проходят соответствующие вводные шины выключателя, образующие первичные обмотки соответствующих трансформаторов тока, а вторичные обмотки намотаны поверх соответствующих кольцевых магнитопроводов Недостатком такого датчика тока является то, что его собственная изоляция должна выдерживать полное напряжение на вводе выключателя, что увеличивает диаметр кольцевого магнитопровода, а также необходимость увеличивать сечение магнитопровода при работе с большими токами. О з 5643 Все э то привод ит к увеличению масс огабаритных показателей датчика тока и вс ей конструкции выключателя Цель изобретения - уменьшение массо-габаритных показателей - 5 выключателя высо кого напряж ения. Пос тавленная цель дос тигается тем, что в выключателе высокого напряжения предс тавляющем собой ед ину ю конс тру кцию с устройс твом управления выключателем, - 10 то ковым реле защиты и датчиками тока, расположенными на ввод е выключателя, причем устройс тво управления выключателем и токовое реле защиты питаются от д атчиков тока, соглас но 15 изобретению, магнитопрово-д ы кажд ого из датчиков тока выполнены из двух Побразных час тей, первые из которых рас положены с вну тренней выс окопотенциальной с тороны диэ лектрического корпус а 20 выключателя, а вторые - с внешней низкопотенциальной, причем первичные обмотки каждого из датчиков тока образованы соответс твующей ввод ной шиной выключателя, прох одящ ей между первой час тью й 25 соответс твующего магнитопровод а и вну тренней высокопотенциальной с тороной диэ лектрического корпуса выключателя, а вторичные обмотки каждого из датчиков тока намотаны поверх вторых частей 30 соответс твующих маг-нитопровод ов. На чертеже пок азана конс трукция заяв ляемого выключателя высокого напряжения Выключатель высокого напряж ения с остоит из д иэ лектрического корпус а 1, ваку - 35 у мной камеры 2 ус тройс тва управления выключателем 3, токового реле защиты 4, отх од ящ ей ш ины 5 ввод ной шины 6, охватывающ ей П- обр азный магни топр овод 7 датчика тока 8, вторичная обмотка 9 которого намотана поверх второго П-образного магнитопровод а 10 д атчика тока 8 Работает ус тройс тво с ледующим образом При протек ании ток а по ввод ной шине 6 выключателя на вторичной обмотке 9, работающей в режиме холос того хода, навод ится ЭДС, пропорциональная току первичной обмотки, образованной вводной ш иной 6. При возник новении короткого замыкания на отх одящ их шинах 5 вык лючателя высокого напряж ения, увеличение навед енной ЭДС приводит к с рабатыванию токового реле защиты 4, контакты которого с помощью устройс тва управления выключателем 3 отключают выключатель выс окого напряжения Оценк а по закону полного тока пок азывает, что, при толщине корпуса выключателя выс окого напряжения 10 мм, линейнос ть преобразования первичного тока в напряжение на вторичной обмотке с охраняется до значения тока на ввод е 16 кА Испытания опытного образца выключателя выс окого напряжения показали, что взаимное влияние токов сос едних фаз привод ит к погрешнос ти измерения тока не более 0,3% 5643 АЛЛАХАХ \ \ V\ Упорядник С Бухтіяров Замовлення 616 Техред М Моргентал Коректор М. Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
