Сушарка

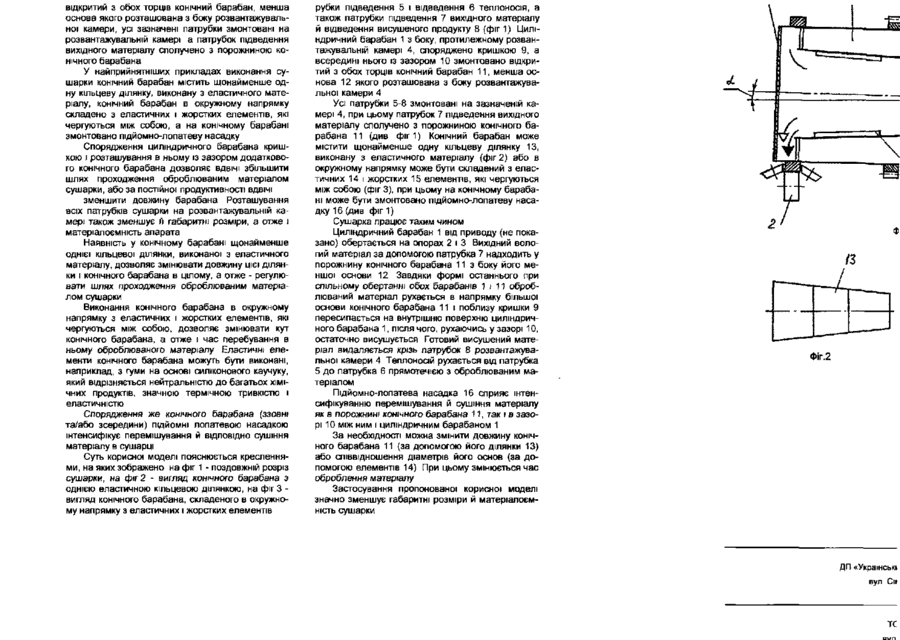

1. Сушарка, що містить циліндричний обертовий барабан, установлений на опорах з нахилом у бік розвантажувальної камери, патрубки підведення й відведення теплоносія, а також патрубки підведення вихідного матеріалу й відведення висушеного продукту, яка відрізняється тим, що циліндричний барабан з боку, протилежного розвантажувальній камері, споряджено кришкою, усередині циліндричного барабана із зазором відносно нього змонтовано відкритий з обох торців конічний барабан, менша основа якого розташована з боку розвантажувальної" камери, усі зазначені патрубки змонтовані на розвантажувальній камері, а патрубок підведення вихідного матеріалу сполучено з порожниною конічного барабана 2. Сушарка за п 1, яка відрізняється тим, що конічний барабан містить щонайменше одну кільцеву ділянку, виконану з еластичного матеріалу. 3. Сушарка за л 1, яка відрізняється тим, що конічний барабан в окружному напрямку складено 3 еластичних і жорстких елементів, які чергуються між собою 4 Сушарка за будь-яким з пп 1 - 3 , яка відрізняється тим, що на поверхні конічного барабана змонтовано підйомно-лопатеву насадку. Корисна модель належить до обладнання для сушіння сипких матеріалів у обертових барабанах і може бути використана в ХІМІЧНІЙ І металургійній промисловості, а також промисловості будівельних матеріалів Серед конвективних сушарок широкого поширення набули барабанні сушарки Так, відома сушарка, що містить циліндричний обертовий барабан, установлений на опорах з нахилом від завантажувальної камери до розвантажувальної, патрубки підведення й відведення теплоносія, а також патрубки підведення вихідного матеріалу й відведення висушеного продукту [Плановский А.Н., Николаев П.И Процессы и аппараты химической и нефтехимической технологии. - М Химия, 1987 С.421, рис 16.27] Ця сушарка забезпечує задовільні ефективність і продуктивність, проте має значні габарити й матеріалоємність. Крім того, швидкість руху матеріалу вздовж барабана практично однакова, що не дозволяє регулювати інтенсивність сушіння по довжині барабана. льної камери, патрубки підведення й відведення теплоносія, а також патрубки підведення вихідного матеріалу й відведення висушеного продукту, при цьому на торці барабана з боку розвантажувальної камери розташовано стінку з вікнами регульованого перерізу для виходу висушеного продукту [а.с СРСР №1838735, МПК5 F 26 В 25/16, заявл 07.02.1991, опубл. 30.08 1993]. Зазначена сушарка має такі самі недоліки, що і аналог, який розглянуто. Крім того, наявність пристрою регулювання перерізу вікон стінки ще більше підвищує матеріалоємність конструкції. В основу корисної моделі покладено задачу вдосконалити сушарку, у якій нове виконання сушильного органу забезпечило би зменшення довжини обертового барабана, а отже і матеріалоємності сушарки в цілому Поставлена задача вирішується тим, що в сушарці, що містить циліндричний обертовий барабан, установлений на опорах з нахилом у бік розвантажувальної камери, патрубки підведення й со ю відкритий з обох торців конічний барабан, менша основа якого розташована з боку розвантажувальної камери, усі зазначені патрубки змонтовані на розвантажувальній камері а патрубок підведення вихідного матеріалу сполучено з порожниною конічного барабана У найприйнятніших прикладах виконання сушарки конічний барабан містить щонайменше одну кільцеву ділянку, виконану з еластичного матеріалу, конічний барабан в окружному напрямку складено з еластичних і жорстких елементів, які чергуються між собою, а на конічному барабані змонтовано підйомно-лопатеву насадку Спорядження циліндричного барабана кришкою і розташування в ньому із зазором додаткового конічного барабана дозволяє ВДВІЧІ збільшити шлях проходження оброблюваним матеріалом сушарки, або за постійної продуктивності ВДВІЧІ зменшити довжину барабана Розташування всіх патрубків сушарки на розвантажувальній камері також зменшує її габаритні розміри, а отже і матеріалоємність апарата Наявність у конічному барабані щонайменше однієї кільцевої ділянки, виконаної з еластичного матеріалу, дозволяє змінювати довжину цієї ділянки і конічного барабана в цілому, а отже - регулювати шлях проходження оброблюваним матеріалом сушарки Виконання конічного барабана в окружному напрямку з еластичних і жорстких елементів, які чергуються між собою, дозволяє змінювати кут конічного барабана, а отже і час перебування в ньому оброблюваного матеріалу Еластичні елементи конічного барабана можуть бути виконані, наприклад, з гуми на основі силіконового каучуку, який відрізняється нейтральністю до багатьох ХІМІЧНИХ продуктів, значною термічною тривкістю і еластичністю Спорядження же конічного барабана {ззовні та/або зсередини) ПІДЙОМНІ лопатевою насадкою інтенсифікує перемішування й ВІДПОВІДНО сушіння матеріалу в сушарці Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - поздовжній розріз сушарки, на фіг 2 - вигляд конічного барабана з однією еластичною кільцевою ділянкою, на фіг 3 вигляд конічного барабана, складеного в окружному напрямку з еластичних і жорстких елементів рубки підведення 5 і відведення 6 теплоносія, а також патрубки підведення 7 вихідного матеріалу й відведення висушеного продукту 8 (фіг 1) Циліндричний барабан 1 з боку, протилежному розвантажувальній камері 4, споряджено кришкою 9, а всередині нього із зазором 10 змонтовано відкритий з обох торців конічний барабан 11, менша основа 12 якого розташована з боку розвантажувальної камери 4 Усі патрубки 5-8 змонтовані на зазначеній камері 4, при цьому патрубок 7 підведення вихідного матеріалу сполучено з порожниною конічного барабана 11 (див фіг 1) Конічний барабан може містити щонайменше одну кільцеву ділянку 13, виконану з еластичного матеріалу (фіг 2) або в окружному напрямку може бути складений з еластичних 14 і жорстких 15 елементів, які чергуються між собою (фіг 3), при цьому на конічному барабані може бути змонтовано підйомно-лопатеву насадку 16 (див фіг 1) Сушарка працює таким чином Циліндричний барабан 1 від приводу (не показано) обертається на опорах 2 і 3 Вихідний вологий матеріал за допомогою патрубка 7 надходить у порожнину конічного барабана 11 з боку його меншої основи 12 Завдяки формі останнього при спільному обертанні обох барабанів 1 і 11 оброблюваний матеріал рухається в напрямку більшої основи конічного барабана 11 і поблизу кришки 9 пересипається на внутрішню поверхню циліндричного барабана 1, після чого, рухаючись у зазорі 10, остаточно висушується Готовий висушений матеріал видаляється крізь патрубок 8 розвантажувальної камери 4 Теплоносій рухається від патрубка 5 до патрубка 6 прямотечією з оброблюваним матеріалом Фіг.2 Підйомно-лопатева насадка 16 сприяє інтенсифікуванню перемішування й сушіння матеріалу як в порожнині конічного барабана 11, так і в зазорі 10 між ним і циліндричним барабаном 1 За необхідності можна змінити довжину конічного барабана 11 (за допомогою його ділянки 13) або співвідношення діаметрів його основ (за допомогою елементів 14) При цьому змінюється час оброблення матеріалу Застосування пропонованої корисної моделі значно зменшує габаритні розміри й матеріалоємність сушарки ДП «Українські вул Сн ТС
