Формула / Реферат

Вентиляторна установка, що містить мотор-вентилятор, розташований на опорі обичайки, кільцевий дифузор із змінним профілем, з колектором, напрямним кожухом і рухомим обтічником, що виконані з можливістю переміщення по напрямних штоках з торцевими упорами, яка відрізняється тим, що між рухомим обтічником і напрямним кожухом встановлено гофрований еластичний повітряний балон із пристроєм для підведення повітря.

Текст

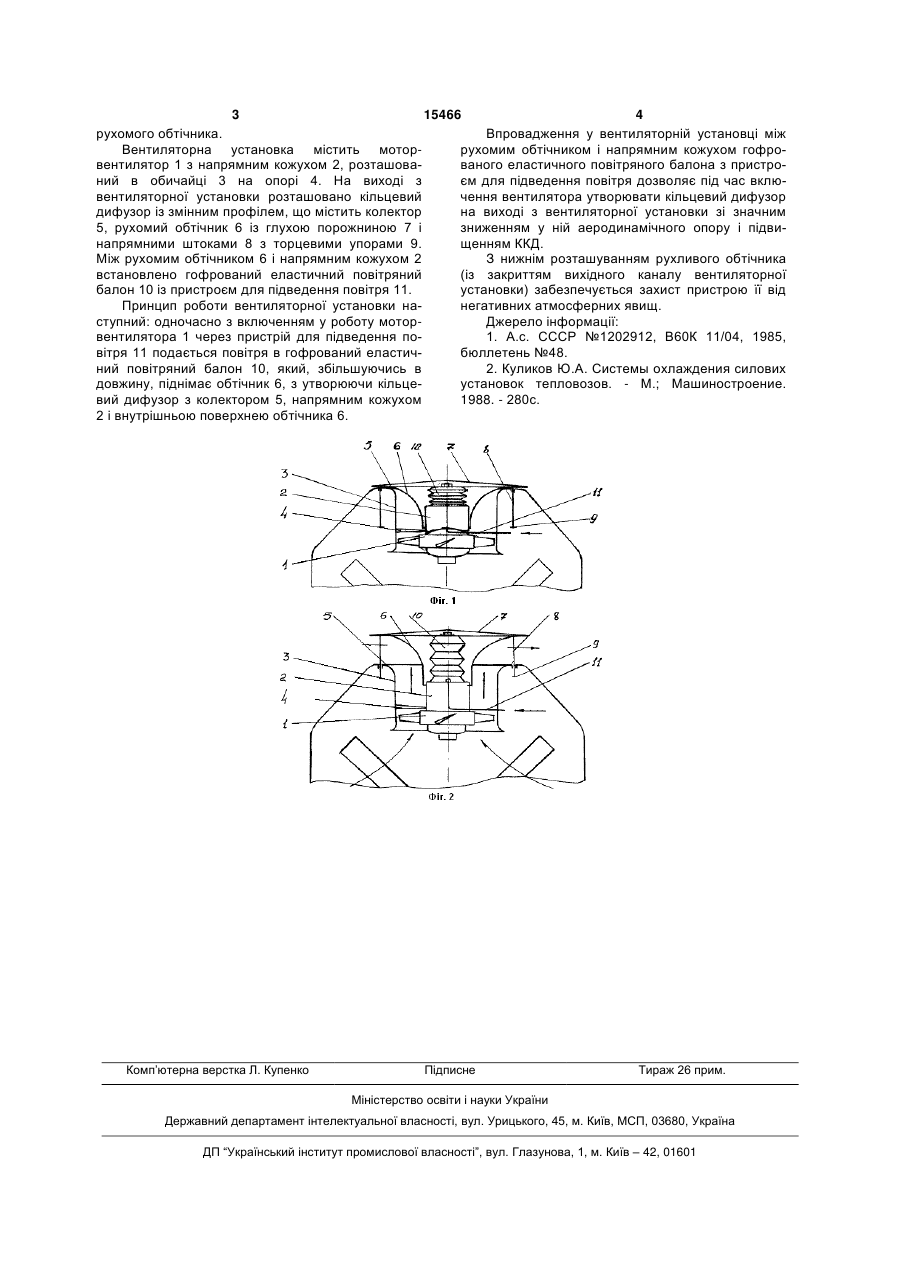

Вентиляторна установка, що містить моторвентилятор, розташований на опорі обичайки, кільцевий дифузор із змінним профілем, з колектором, напрямним кожухом і рухомим обтічником, що виконані з можливістю переміщення по напрямних штоках з торцевими упорами, яка відрізняється тим, що між рухомим обтічником і напрямним кожухом встановлено гофрований еластичний повітряний балон із пристроєм для підведення повітря. (19) (21) u200508241 (22) 22.08.2005 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Котнов Олександр Семенович, Куліков Юрій Андрійович, Ткаля Василь Степанович, Бикадоров Вадим Вікторович, Башков Вадим Михайлович, Басов Геннадій Григорович, Міщенко Костянтин Павлович, Вакуленко Віктор Іванович, Чередниченко Роман Олександрович 3 15466 4 рухомого обтічника. Впровадження у вентиляторній установці між Вентиляторна установка містить моторрухомим обтічником і напрямним кожухом гофровентилятор 1 з напрямним кожухом 2, розташоваваного еластичного повітряного балона з пристроний в обичайці 3 на опорі 4. На виході з єм для підведення повітря дозволяє під час вклювентиляторної установки розташовано кільцевий чення вентилятора утворювати кільцевий дифузор дифузор із змінним профілем, що містить колектор на виході з вентиляторної установки зі значним 5, рухомий обтічник 6 із глухою порожниною 7 і зниженням у ній аеродинамічного опору і підвинапрямними штоками 8 з торцевими упорами 9. щенням ККД. Між рухомим обтічником 6 і напрямним кожухом 2 З нижнім розташуванням рухливого обтічника встановлено гофрований еластичний повітряний (із закриттям вихідного каналу вентиляторної балон 10 із пристроєм для підведення повітря 11. установки) забезпечується захист пристрою її від Принцип роботи вентиляторної установки нанегативних атмосферних явищ. ступний: одночасно з включенням у роботу моторДжерело інформації: вентилятора 1 через пристрій для підведення по1. А.с. СССР №1202912, В60К 11/04, 1985, вітря 11 подається повітря в гофрований еластичбюллетень №48. ний повітряний балон 10, який, збільшуючись в 2. Куликов Ю.А. Системы охлаждения силових довжину, піднімає обтічник 6, з утворюючи кільцеустановок тепловозов. - М.; Машиностроение. вий дифузор з колектором 5, напрямним кожухом 1988. - 280с. 2 і внутрішньою поверхнею обтічника 6. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
