Вентиляторна установка

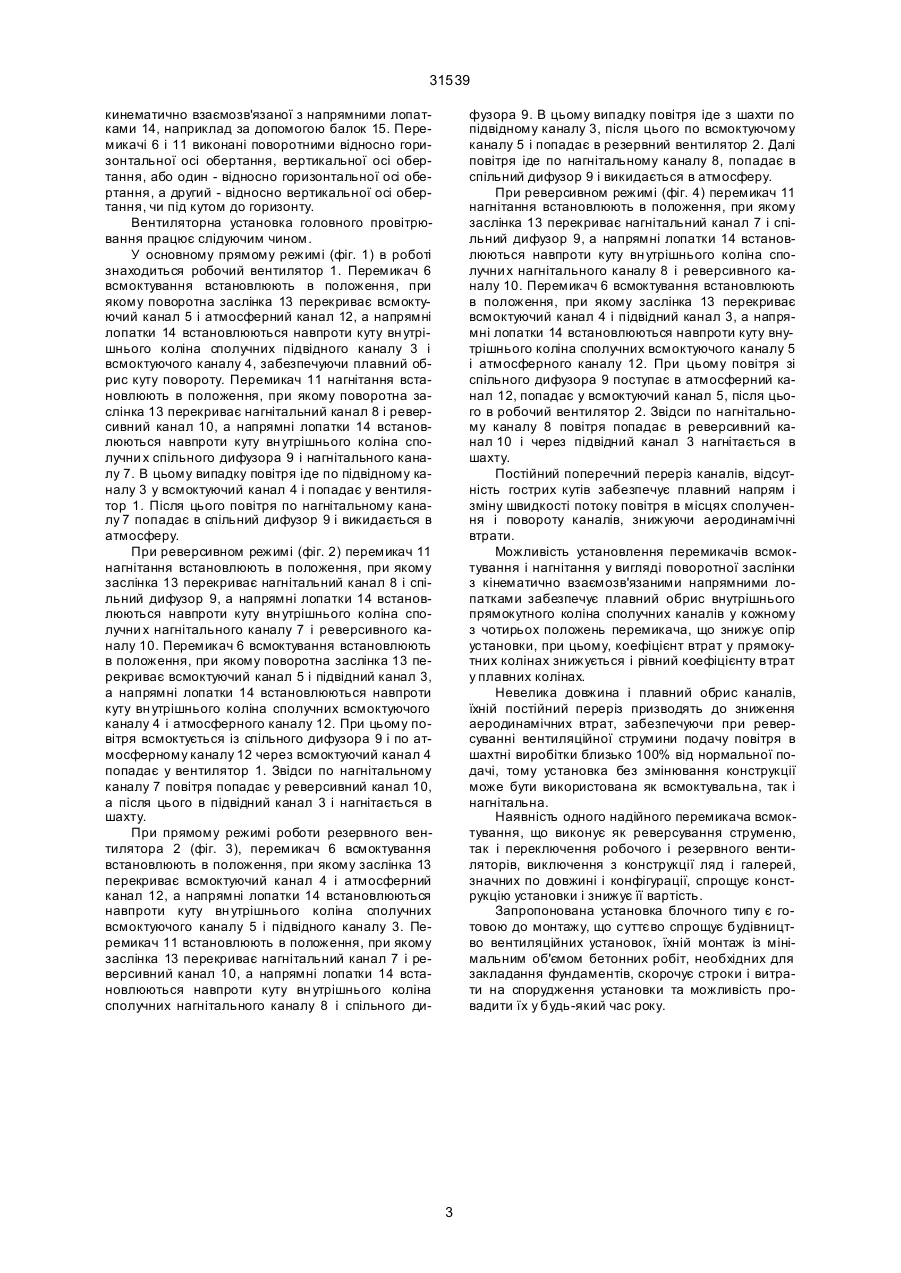

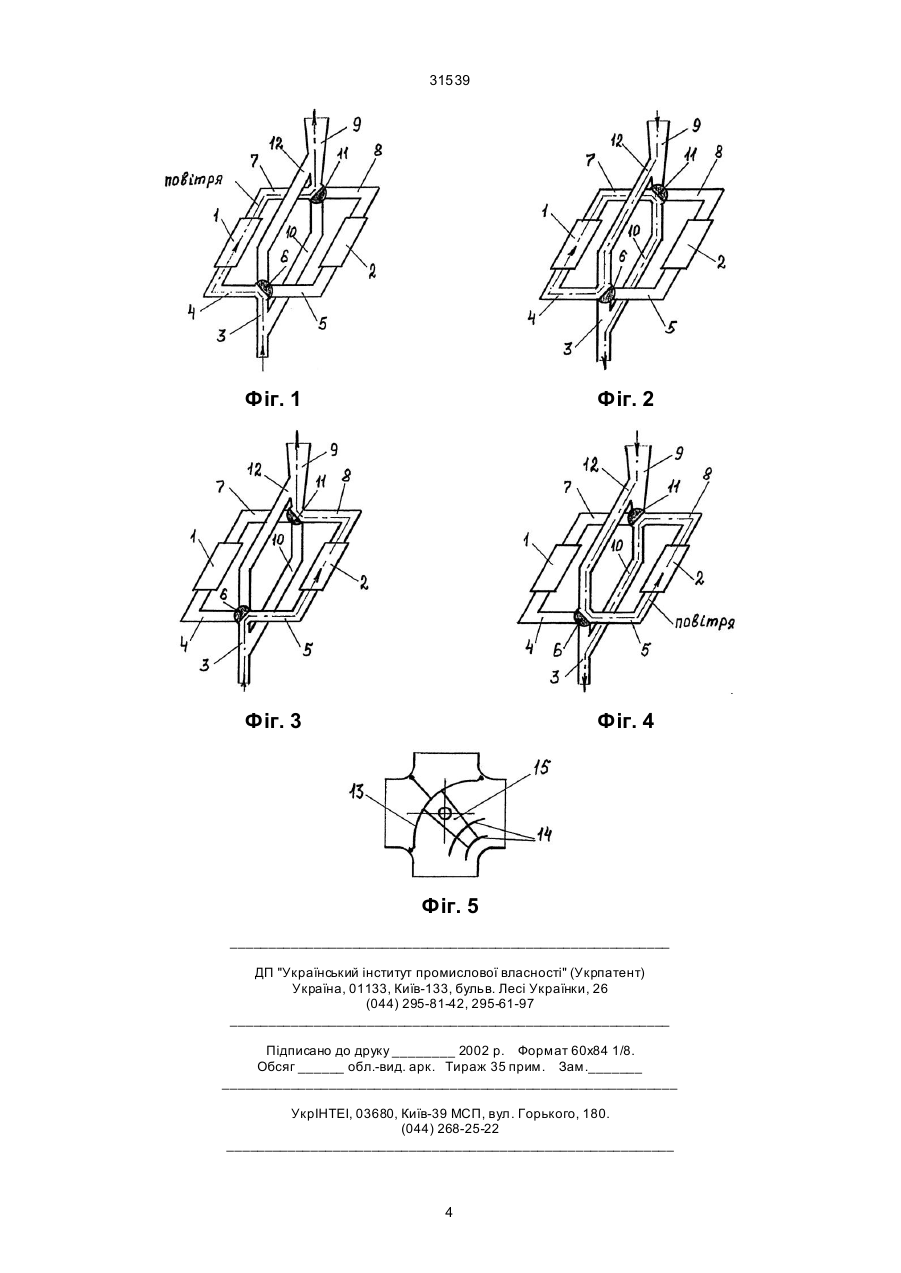

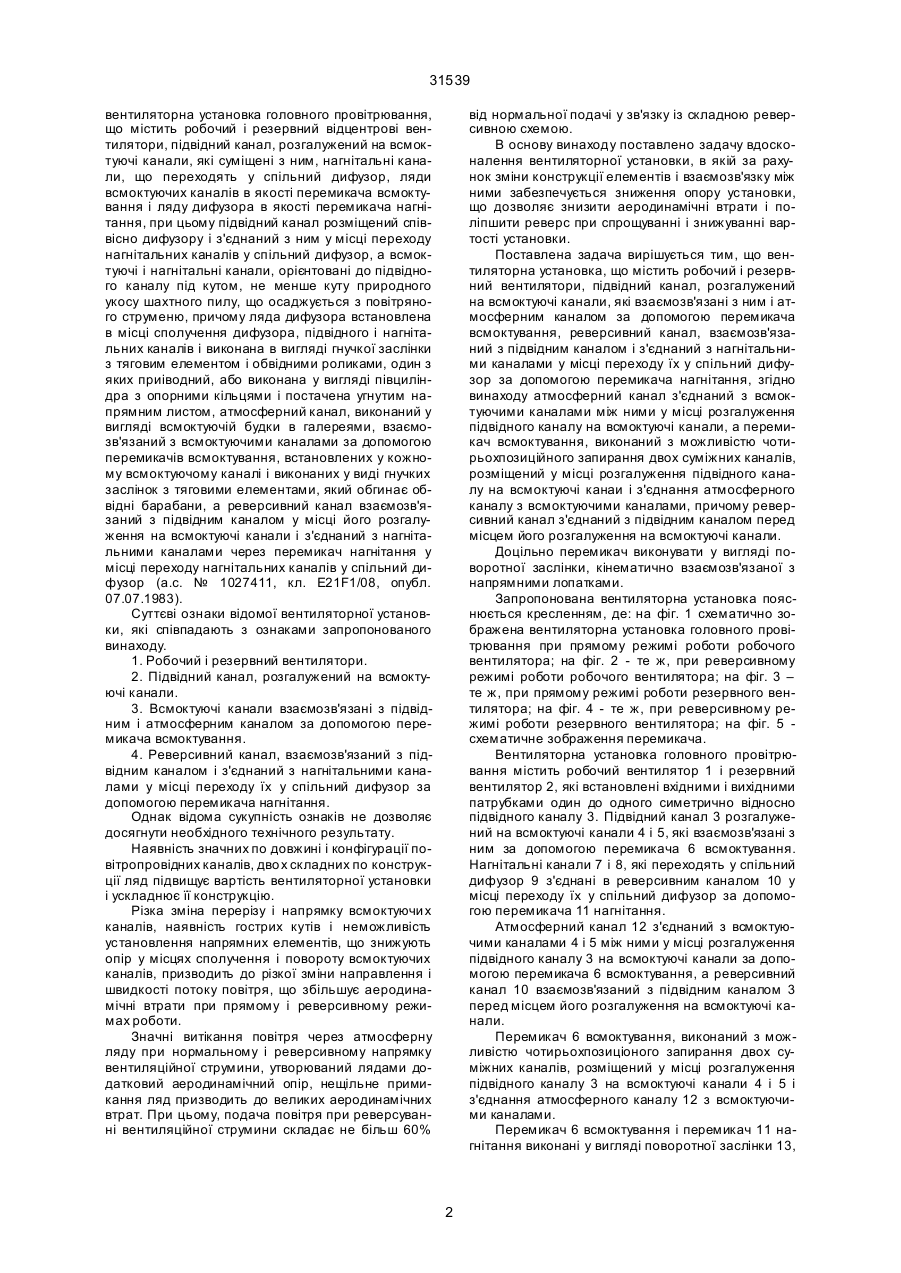

1. Вентиляторна установка, що містить робочий і резервний вентилятори, підвідний канал, розгалужений на всмоктуючі канали, які взаємозв'язані з ним і атмосферним каналом за допомогою перемикача всмоктування, реверсивний канал, взаємозв'язаний з підвідним каналом і з'єднаний з нагнітальними каналами у місці переходу їх у спіль 31539 вентиляторна установка головного провітрювання, що містить робочий і резервний відцентрові вентилятори, підвідний канал, розгалужений на всмоктуючі канали, які суміщені з ним, нагнітальні канали, що переходять у спільний дифузор, ляди всмоктуючих каналів в якості перемикача всмоктування і ляду дифузора в якості перемикача нагнітання, при цьому підвідний канал розміщений співвісно дифузору і з'єднаний з ним у місці переходу нагнітальних каналів у спільний дифузор, а всмоктуючі і нагнітальні канали, орієнтовані до підвідного каналу під кутом, не менше куту природного укосу шахтного пилу, що осаджується з повітряного струменю, причому ляда дифузора встановлена в місці сполучення дифузора, підвідного і нагнітальних каналів і виконана в вигляді гнучкої заслінки з тяговим елементом і обвідними роликами, один з яких приіводний, або виконана у вигляді півциліндра з опорними кільцями і постачена угнутим напрямним листом, атмосферний канал, виконаний у вигляді всмоктуючій будки в галереями, взаємозв'язаний з всмоктуючими каналами за допомогою перемикачів всмоктування, встановлених у кожному всмоктуючому каналі і виконаних у виді гнучких заслінок з тяговими елементами, який обгинає обвідні барабани, а реверсивний канал взаємозв'язаний з підвідним каналом у місці його розгалуження на всмоктуючі канали і з'єднаний з нагнітальними каналами через перемикач нагнітання у місці переходу нагнітальних каналів у спільний дифузор (а.с. № 1027411, кл. Е21F1/08, опубл. 07.07.1983). Суттєві ознаки відомої вентиляторної установки, які співпадають з ознаками запропонованого винаходу. 1. Робочий і резервний вентилятори. 2. Підвідний канал, розгалужений на всмоктуючі канали. 3. Всмоктуючі канали взаємозв'язані з підвідним і атмосферним каналом за допомогою перемикача всмоктування. 4. Реверсивний канал, взаємозв'язаний з підвідним каналом і з'єднаний з нагнітальними каналами у місці переходу їх у спільний дифузор за допомогою перемикача нагнітання. Однак відома сукупність ознаків не дозволяє досягнути необхідного технічного результату. Наявність значних по довжині і конфігурації повітропровідних каналів, дво х складних по конструкції ляд підвищує вартість вентиляторної установки і ускладнює її конструкцію. Різка зміна перерізу і напрямку всмоктуючи х каналів, наявність гострих кутів і неможливість установлення напрямних елементів, що знижують опір у місцях сполучення і повороту всмоктуючих каналів, призводить до різкої зміни направлення і швидкості потоку повітря, що збільшує аеродинамічні втрати при прямому і реверсивному режимах роботи. Значні витікання повітря через атмосферну ляду при нормальному і реверсивному напрямку вентиляційної струмини, утворюваний лядами додатковий аеродинамічний опір, нещільне примикання ляд призводить до великих аеродинамічних втрат. При цьому, подача повітря при реверсуванні вентиляційної струмини складає не більш 60% від нормальної подачі у зв'язку із складною реверсивною схемою. В основу винаходу поставлено задачу вдосконалення вентиляторної установки, в якій за рахунок зміни конструкції елементів і взаємозв'язку між ними забезпечується зниження опору установки, що дозволяє знизити аеродинамічні втрати і поліпшити реверс при спрощуванні і знижуванні вартості установки. Поставлена задача вирішується тим, що вентиляторна установка, що містить робочий і резервний вентилятори, підвідний канал, розгалужений на всмоктуючі канали, які взаємозв'язані з ним і атмосферним каналом за допомогою перемикача всмоктування, реверсивний канал, взаємозв'язаний з підвідним каналом і з'єднаний з нагнітальними каналами у місці переходу їх у спільний дифузор за допомогою перемикача нагнітання, згідно винаходу атмосферний канал з'єднаний з всмоктуючими каналами між ними у місці розгалуження підвідного каналу на всмоктуючі канали, а перемикач всмоктування, виконаний з можливістю чотирьохпозиційного запирання двох суміжних каналів, розміщений у місці розгалуження підвідного каналу на всмоктуючі канаи і з'єднання атмосферного каналу з всмоктуючими каналами, причому реверсивний канал з'єднаний з підвідним каналом перед місцем його розгалуженняна всмоктуючі канали. Доцільно перемикач виконувати у вигляді поворотної заслінки, кінематично взаємозв'язаної з напрямними лопатками. Запропонована вентиляторна установка пояснюється кресленням, де: на фіг. 1 схематично зображена вентиляторна установка головного провітрювання при прямому режимі роботи робочого вентилятора; на фіг. 2 - те ж, при реверсивному режимі роботи робочого вентилятора; на фіг. 3 – те ж, при прямому режимі роботи резервного вентилятора; на фіг. 4 - те ж, при реверсивному режимі роботи резервного вентилятора; на фіг. 5 схематичне зображення перемикача. Вентиляторна установка головного провітрювання містить робочий вентилятор 1 і резервний вентилятор 2, які встановлені вхідними і вихідними патрубками один до одного симетрично відносно підвідного каналу 3. Підвідний канал 3 розгалужений на всмоктуючі канали 4 і 5, які взаємозв'язані з ним за допомогою перемикача 6 всмоктування. Нагнітальні канали 7 і 8, які переходять у спільний дифузор 9 з'єднані в реверсивним каналом 10 у місці переходу їх у спільний дифузор за допомогою перемикача 11 нагнітання. Атмосферний канал 12 з'єднаний з всмоктуючими каналами 4 і 5 між ними у місці розгалуження підвідного каналу 3 на всмоктуючі канали за допомогою перемикача 6 всмоктування, а реверсивний канал 10 взаємозв'язаний з підвідним каналом 3 перед місцем його розгалуження на всмоктуючі канали. Перемикач 6 всмоктування, виконаний з можливістю чотирьохпозиціоного запирання двох суміжних каналів, розміщений у місці розгалуження підвідного каналу 3 на всмоктуючі канали 4 і 5 і з'єднання атмосферного каналу 12 з всмоктуючими каналами. Перемикач 6 всмоктування і перемикач 11 нагнітання виконані у вигляді поворотної заслінки 13, 2 31539 кинематично взаємозв'язаної з напрямними лопатками 14, наприклад за допомогою балок 15. Перемикачі 6 і 11 виконані поворотними відносно горизонтальної осі обертання, вертикальної осі обертання, або один - відносно горизонтальної осі обертання, а другий - відносно вертикальної осі обертання, чи під кутом до горизонту. Вентиляторна установка головного провітрювання працює слідуючим чином. У основному прямому режимі (фіг. 1) в роботі знаходиться робочий вентилятор 1. Перемикач 6 всмоктування встановлюють в положення, при якому поворотна заслінка 13 перекриває всмоктуючий канал 5 і атмосферний канал 12, а напрямні лопатки 14 встановлюються навпроти куту вн утрішнього коліна сполучних підвідного каналу 3 і всмоктуючого каналу 4, забезпечуючи плавний обрис куту повороту. Перемикач 11 нагнітання встановлюють в положення, при якому поворотна заслінка 13 перекриває нагнітальний канал 8 і реверсивний канал 10, а напрямні лопатки 14 встановлюються навпроти куту вн утрішнього коліна сполучни х спільного дифузора 9 і нагнітального каналу 7. В цьому випадку повітря іде по підвідному каналу 3 у всмоктуючий канал 4 і попадає у вентилятор 1. Після цього повітря по нагнітальному каналу 7 попадає в спільний дифузор 9 і викидається в атмосферу. При реверсивном режимі (фіг. 2) перемикач 11 нагнітання встановлюють в положення, при якому заслінка 13 перекриває нагнітальний канал 8 і спільний дифузор 9, а напрямні лопатки 14 встановлюються навпроти куту вн утрішнього коліна сполучни х нагнітального каналу 7 і реверсивного каналу 10. Перемикач 6 всмоктування встановлюють в положення, при якому поворотна заслінка 13 перекриває всмоктуючий канал 5 і підвідний канал 3, а напрямні лопатки 14 встановлюються навпроти куту вн утрішнього коліна сполучних всмоктуючого каналу 4 і атмосферного каналу 12. При цьому повітря всмоктується із спільного дифузора 9 і по атмосферному каналу 12 через всмоктуючий канал 4 попадає у вентилятор 1. Звідси по нагнітальному каналу 7 повітря попадає у реверсивний канал 10, а після цього в підвідний канал 3 і нагнітається в шахту. При прямому режимі роботи резервного вентилятора 2 (фіг. 3), перемикач 6 всмоктування встановлюють в положення, при якому заслінка 13 перекриває всмоктуючий канал 4 і атмосферний канал 12, а напрямні лопатки 14 встановлюються навпроти куту вн утрішнього коліна сполучних всмоктуючого каналу 5 і підвідного каналу 3. Перемикач 11 встановлюють в положення, при якому заслінка 13 перекриває нагнітальний канал 7 і реверсивний канал 10, а напрямні лопатки 14 встановлюються навпроти куту вн утрішнього коліна сполучних нагнітального каналу 8 і спільного ди фузора 9. В цьому випадку повітря іде з шахти по підвідному каналу 3, після цього по всмоктуючому каналу 5 і попадає в резервний вентилятор 2. Далі повітря іде по нагнітальному каналу 8, попадає в спільний дифузор 9 і викидається в атмосферу. При реверсивном режимі (фіг. 4) перемикач 11 нагнітання встановлюють в положення, при якому заслінка 13 перекриває нагнітальний канал 7 і спільний дифузор 9, а напрямні лопатки 14 встановлюються навпроти куту вн утрішнього коліна сполучни х нагнітального каналу 8 і реверсивного каналу 10. Перемикач 6 всмоктування встановлюють в положення, при якому заслінка 13 перекриває всмоктуючий канал 4 і підвідний канал 3, а напрямні лопатки 14 встановлюються навпроти куту внутрішнього коліна сполучних всмоктуючого каналу 5 і атмосферного каналу 12. При цьому повітря зі спільного дифузора 9 поступає в атмосферний канал 12, попадає у всмоктуючий канал 5, після цього в робочий вентилятор 2. Звідси по нагнітальному каналу 8 повітря попадає в реверсивний канал 10 і через підвідний канал 3 нагнітається в шахту. Постійний поперечний переріз каналів, відсутність гострих кутів забезпечує плавний напрям і зміну швидкості потоку повітря в місцях сполучення і повороту каналів, знижуючи аеродинамічні втрати. Можливість установлення перемикачів всмоктування і нагнітання у вигляді поворотної заслінки з кінематично взаємозв'язаними напрямними лопатками забезпечує плавний обрис внутрішнього прямокутного коліна сполучних каналів у кожному з чотирьох положень перемикача, що знижує опір установки, при цьому, коефіцієнт втрат у прямокутних колінах знижується і рівний коефіцієнту втрат у плавних колінах. Невелика довжина і плавний обрис каналів, їхній постійний переріз призводять до зниження аеродинамічних втрат, забезпечуючи при реверсуванні вентиляційної струмини подачу повітря в шахтні виробітки близько 100% від нормальної подачі, тому установка без змінювання конструкції може бути використована як всмоктувальна, так і нагнітальна. Наявність одного надійного перемикача всмоктування, що виконує як реверсування струменю, так і переключення робочого і резервного вентиляторів, виключення з конструкції ляд і галерей, значних по довжині і конфігурації, спрощує конструкцію установки і знижує її вартість. Запропонована установка блочного типу є готовою до монтажу, що суттєво спрощує будівництво вентиляційних установок, їхній монтаж із мінімальним об'ємом бетонних робіт, необхідних для закладання фундаментів, скорочує строки і витрати на спорудження установки та можливість провадити їх у будь-який час року. 3 31539 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
