Зубчастий редуктор

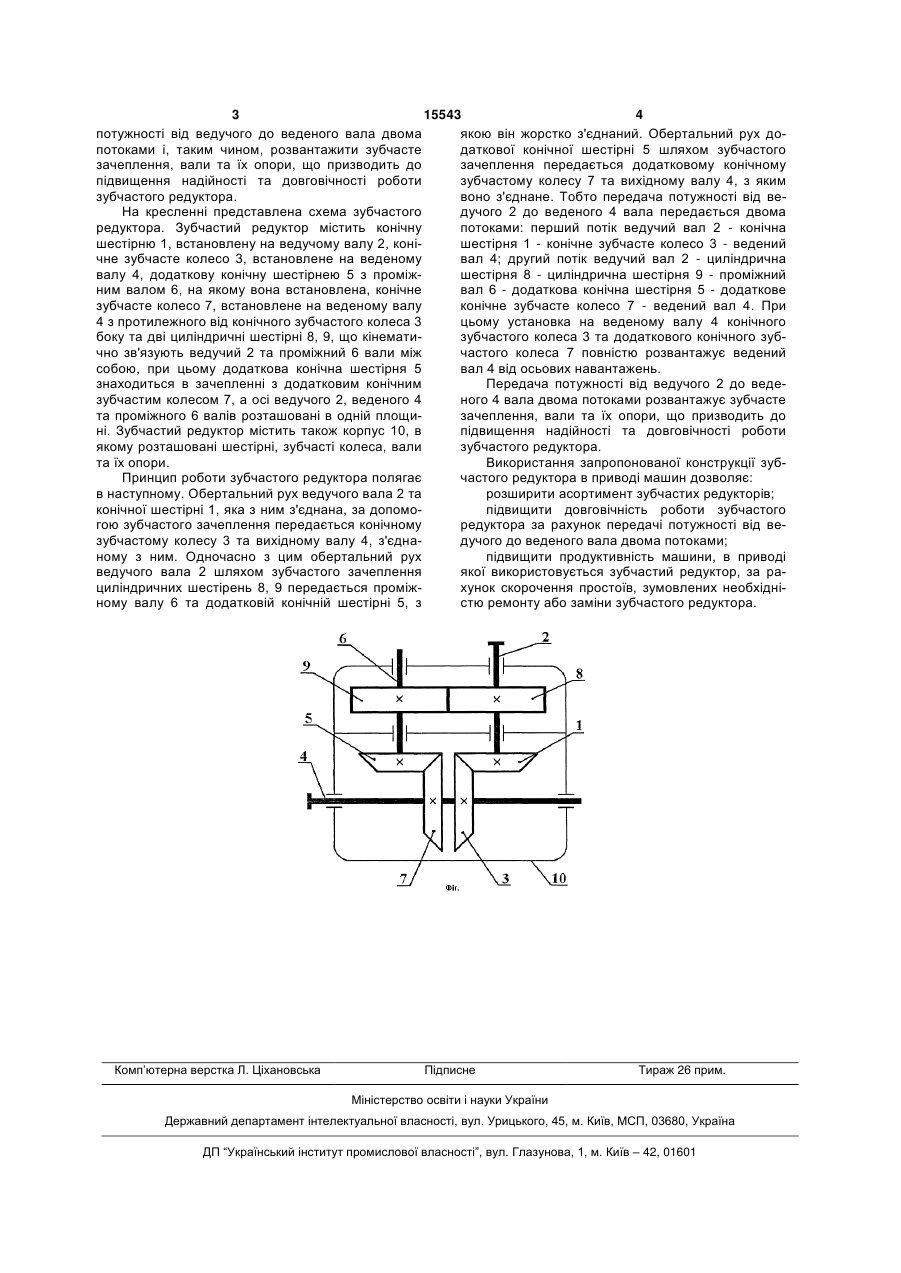

Зубчастий редуктор, що містить конічну шестірню та конічне зубчасте колесо, встановлені від 3 15543 4 потужності від ведучого до веденого вала двома якою він жорстко з'єднаний. Обертальний рух допотоками і, таким чином, розвантажити зубчасте даткової конічної шестірні 5 шляхом зубчастого зачеплення, вали та їх опори, що призводить до зачеплення передається додатковому конічному підвищення надійності та довговічності роботи зубчастому колесу 7 та вихідному валу 4, з яким зубчастого редуктора. воно з'єднане. Тобто передача потужності від веНа кресленні представлена схема зубчастого дучого 2 до веденого 4 вала передається двома редуктора. Зубчастий редуктор містить конічну потоками: перший потік ведучий вал 2 - конічна шестірню 1, встановлену на ведучому валу 2, конішестірня 1 - конічне зубчасте колесо 3 - ведений чне зубчасте колесо 3, встановлене на веденому вал 4; другий потік ведучий вал 2 - циліндрична валу 4, додаткову конічну шестірнею 5 з проміжшестірня 8 - циліндрична шестірня 9 - проміжний ним валом 6, на якому вона встановлена, конічне вал 6 - додаткова конічна шестірня 5 - додаткове зубчасте колесо 7, встановлене на веденому валу конічне зубчасте колесо 7 - ведений вал 4. При 4 з протилежного від конічного зубчастого колеса 3 цьому установка на веденому валу 4 конічного боку та дві циліндричні шестірні 8, 9, що кінематизубчастого колеса 3 та додаткового конічного зубчно зв'язують ведучий 2 та проміжний 6 вали між частого колеса 7 повністю розвантажує ведений собою, при цьому додаткова конічна шестірня 5 вал 4 від осьових навантажень. знаходиться в зачепленні з додатковим конічним Передача потужності від ведучого 2 до ведезубчастим колесом 7, а осі ведучого 2, веденого 4 ного 4 вала двома потоками розвантажує зубчасте та проміжного 6 валів розташовані в одній площизачеплення, вали та їх опори, що призводить до ні. Зубчастий редуктор містить також корпус 10, в підвищення надійності та довговічності роботи якому розташовані шестірні, зубчасті колеса, вали зубчастого редуктора. та їх опори. Використання запропонованої конструкції зубПринцип роботи зубчастого редуктора полягає частого редуктора в приводі машин дозволяє: в наступному. Обертальний рух ведучого вала 2 та розширити асортимент зубчастих редукторів; конічної шестірні 1, яка з ним з'єднана, за допомопідвищити довговічність роботи зубчастого гою зубчастого зачеплення передається конічному редуктора за рахунок передачі потужності від везубчастому колесу 3 та вихідному валу 4, з'єднадучого до веденого вала двома потоками; ному з ним. Одночасно з цим обертальний рух підвищити продуктивність машини, в приводі ведучого вала 2 шляхом зубчастого зачеплення якої використовується зубчастий редуктор, за рациліндричних шестірень 8, 9 передається проміжхунок скорочення простоїв, зумовлених необхідніному валу 6 та додатковій конічній шестірні 5, з стю ремонту або заміни зубчастого редуктора. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
