Зубчастий редуктор

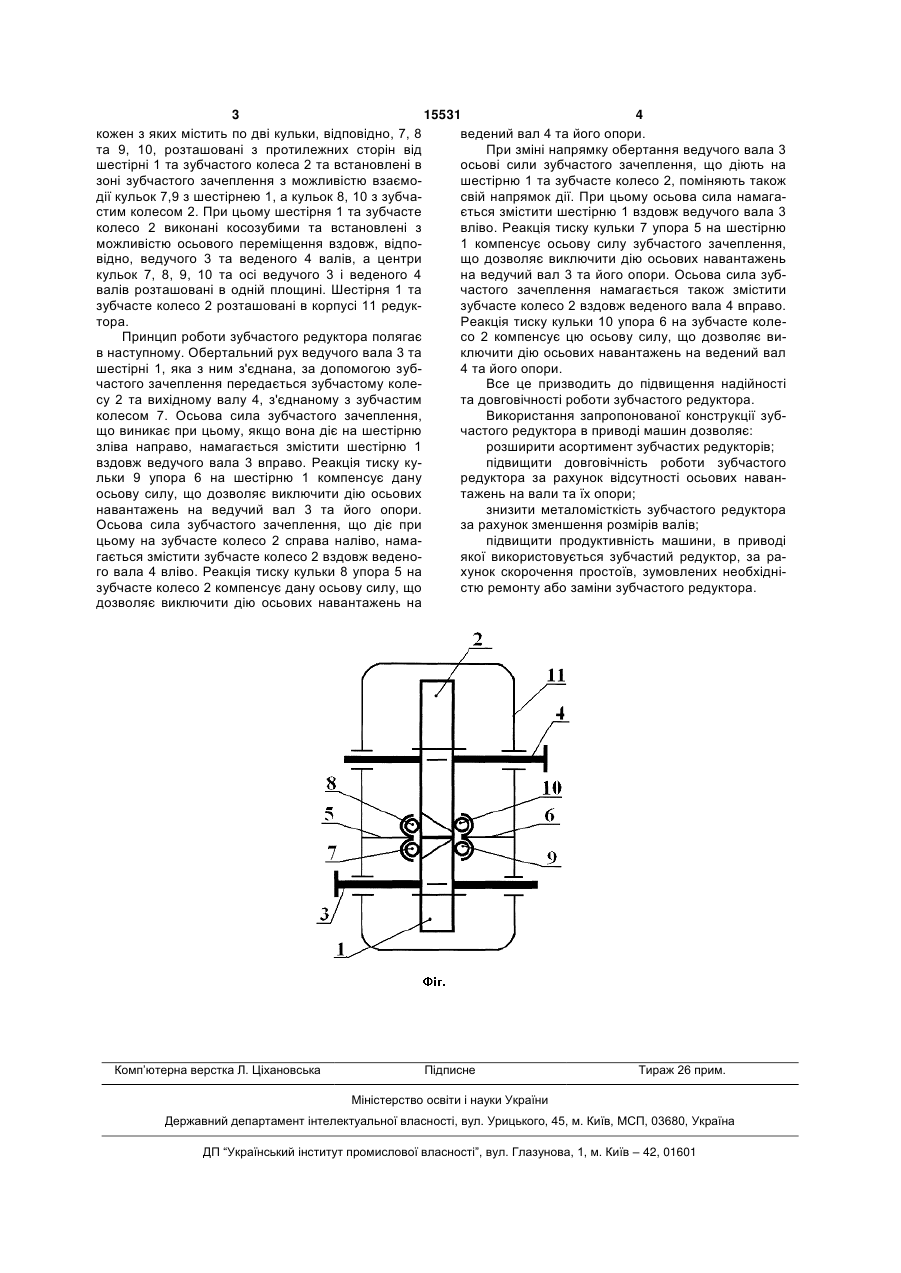

Зубчастий редуктор, що містить шестірню та зубчасте колесо, встановлені, відповідно, на веду 3 15531 4 кожен з яких містить по дві кульки, відповідно, 7, 8 ведений вал 4 та його опори. та 9, 10, розташовані з протилежних сторін від При зміні напрямку обертання ведучого вала 3 шестірні 1 та зубчастого колеса 2 та встановлені в осьові сили зубчастого зачеплення, що діють на зоні зубчастого зачеплення з можливістю взаємошестірню 1 та зубчасте колесо 2, поміняють також дії кульок 7,9 з шестірнею 1, а кульок 8, 10 з зубчасвій напрямок дії. При цьому осьова сила намагастим колесом 2. При цьому шестірня 1 та зубчасте ється змістити шестірню 1 вздовж ведучого вала 3 колесо 2 виконані косозубими та встановлені з вліво. Реакція тиску кульки 7 упора 5 на шестірню можливістю осьового переміщення вздовж, відпо1 компенсує осьову силу зубчастого зачеплення, відно, ведучого 3 та веденого 4 валів, а центри що дозволяє виключити дію осьових навантажень кульок 7, 8, 9, 10 та осі ведучого 3 і веденого 4 на ведучий вал 3 та його опори. Осьова сила зубвалів розташовані в одній площині. Шестірня 1 та частого зачеплення намагається також змістити зубчасте колесо 2 розташовані в корпусі 11 редукзубчасте колесо 2 вздовж веденого вала 4 вправо. тора. Реакція тиску кульки 10 упора 6 на зубчасте колеПринцип роботи зубчастого редуктора полягає со 2 компенсує цю осьову силу, що дозволяє вив наступному. Обертальний рух ведучого вала 3 та ключити дію осьових навантажень на ведений вал шестірні 1, яка з ним з'єднана, за допомогою зуб4 та його опори. частого зачеплення передається зубчастому колеВсе це призводить до підвищення надійності су 2 та вихідному валу 4, з'єднаному з зубчастим та довговічності роботи зубчастого редуктора. колесом 7. Осьова сила зубчастого зачеплення, Використання запропонованої конструкції зубщо виникає при цьому, якщо вона діє на шестірню частого редуктора в приводі машин дозволяє: зліва направо, намагається змістити шестірню 1 розширити асортимент зубчастих редукторів; вздовж ведучого вала 3 вправо. Реакція тиску купідвищити довговічність роботи зубчастого льки 9 упора 6 на шестірню 1 компенсує дану редуктора за рахунок відсутності осьових наваносьову силу, що дозволяє виключити дію осьових тажень на вали та їх опори; навантажень на ведучий вал 3 та його опори. знизити металомісткість зубчастого редуктора Осьова сила зубчастого зачеплення, що діє при за рахунок зменшення розмірів валів; цьому на зубчасте колесо 2 справа наліво, намапідвищити продуктивність машини, в приводі гається змістити зубчасте колесо 2 вздовж веденоякої використовується зубчастий редуктор, за раго вала 4 вліво. Реакція тиску кульки 8 упора 5 на хунок скорочення простоїв, зумовлених необхіднізубчасте колесо 2 компенсує дану осьову силу, що стю ремонту або заміни зубчастого редуктора. дозволяє виключити дію осьових навантажень на Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
