Пристрій контактного охолодження стисненого повітря в турбокомпресорах
Номер патенту: 15705
Опубліковано: 17.07.2006
Автори: Трегубов Віталій Анатолійович, Замицький Олег Володимирович
Формула / Реферат
Пристрій контактного охолодження повітря в турбокомпресорах, що містить відцентровий сепаратор, автоматичний регулятор рівня води, трубопроводи гарячого й охолодженого повітря, патрубки підведення холодної і відведення нагрітої води, який відрізняється тим, що до трубопроводу гарячого повітря приєднаний конфузор труби Вентурі, її дифузор підключений до відцентрового сепаратора, а горловина з'єднана з патрубком підведення холодної води.
Текст

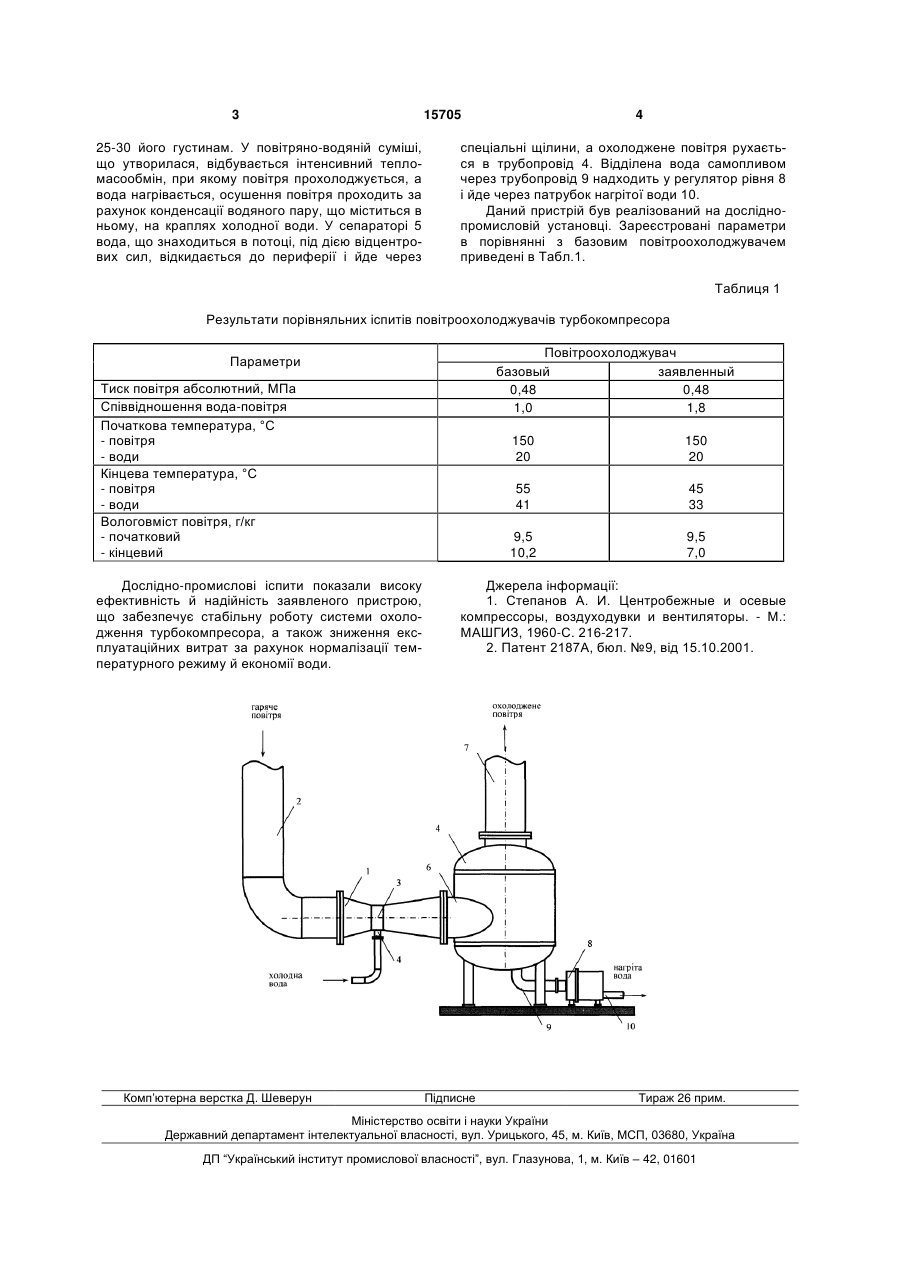

Пристрій контактного охолодження повітря в турбокомпресорах, що містить відцентровий сепа 3 25-30 його густинам. У повітряно-водяній суміші, що утворилася, відбувається інтенсивний тепломасообмін, при якому повітря прохолоджується, а вода нагрівається, осушення повітря проходить за рахунок конденсації водяного пару, що міститься в ньому, на краплях холодної води. У сепараторі 5 вода, що знаходиться в потоці, під дією відцентрових сил, відкидається до периферії і йде через 15705 4 спеціальні щілини, а охолоджене повітря рухається в трубопровід 4. Відділена вода самопливом через трубопровід 9 надходить у регулятор рівня 8 і йде через патрубок нагрітої води 10. Даний пристрій був реалізований на досліднопромисловій установці. Зареєстровані параметри в порівнянні з базовим повітроохолоджувачем приведені в Табл.1. Таблиця 1 Результати порівняльних іспитів повітроохолоджувачів турбокомпресора Повітроохолоджувач базовый заявленный 0,48 0,48 1,0 1,8 Параметри Тиск повітря абсолютний, МПа Співвідношення вода-повітря Початкова температура, °С - повітря - води Кінцева температура, °С - повітря - води Вологовміст повітря, г/кг - початковий - кінцевий Дослідно-промислові іспити показали високу ефективність й надійність заявленого пристрою, що забезпечує стабільну роботу системи охолодження турбокомпресора, а також зниження експлуатаційних витрат за рахунок нормалізації температурного режиму й економії води. Комп’ютерна верстка Д. Шеверун 150 20 150 20 55 41 45 33 9,5 10,2 9,5 7,0 Джерела інформації: 1. Степанов А. И. Центробежные и осевые компрессоры, воздуходувки и вентиляторы. - М.: МАШГИЗ, 1960-С. 216-217. 2. Патент 2187А, бюл. №9, від 15.10.2001. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for contact cooling of compressed air in turbo-compressors
Автори англійськоюTrehubov Vitalii Anatoliiovych, Zamytskyi Oleh Volodymyrovych
Назва патенту російськоюУстройство контактного охлаждения сжатого воздуха в турбокомпрессорах
Автори російськоюТрегубов Виталий Анатольевич, Замицкий Олег Владимирович
МПК / Мітки
МПК: F04B 39/06, F04D 29/58
Мітки: стисненого, пристрій, контактного, охолодження, повітря, турбокомпресорах
Код посилання
<a href="https://ua.patents.su/2-15705-pristrijj-kontaktnogo-okholodzhennya-stisnenogo-povitrya-v-turbokompresorakh.html" target="_blank" rel="follow" title="База патентів України">Пристрій контактного охолодження стисненого повітря в турбокомпресорах</a>
