Пристрій для охолодження повітря

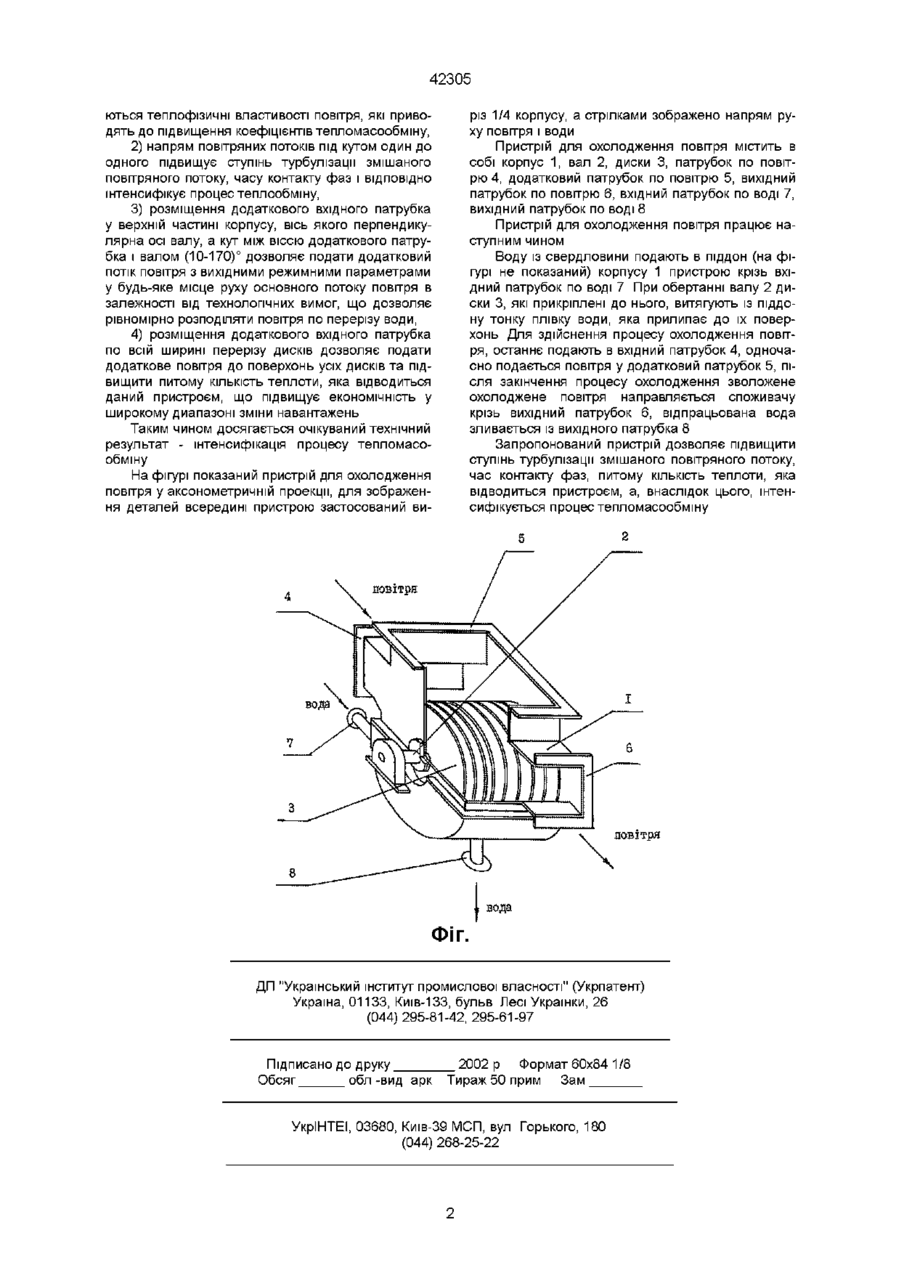

Пристрій для охолодження повітря, що містить корпус, вал з закріпленими на ньому дисками, вхідний і вихідний патрубки, який відрізняється тим, що у верхній частині корпусу встановлений додатковий патрубок, вісь якого перпендикулярна осі вала, а кут між віссю додаткового патрубка і валом становить (10-170)°, причому ширина прямокутного перерізу додаткового патрубка дорівнює ширині перерізу дисків зації потоків теплоносіїв Крім того, апарат містить додаткові пристрої для вирівнювання швидкості газів по його висоті, які здатні підвищити гідравлічний опір, процес тепломасообміну по вказаним вище причинам є неефективним, малий час контакту фаз, зниження інтенсивності процесу теплообміну, обумовлене тим, що напрямок руху рідини, осі обертання дисків і напрямок теплоносія збігаються, в результаті чого утворюється нерівномірний розподіл газової фази по перерізу рідини, яка обертається Спостерігається низька економічність у широкому діапазоні зміни навантажень Невисока ефективність тепломасообміну обумовлена недостатньо розвинутою поверхнею контакту фаз В основу винаходу поставлена задача удосконалення пристрою для охолодження повітря за рахунок розміщення додаткового патрубка, вісь якого перпендикулярна осі вала і розташована під кутом до осі обертання валу по всій ширині дисків, що забезпечує підвищення ступені турбулізації змішуваного повітряного потоку, внаслідок чого інтенсифікується процес теплообміну Поставлена задача вирішується тим, що в пристрої для охолодження повітря, що містить корпус, вал з закріпленими на ньому дисками, вхідний та вихідний патрубки, у верхній частині корпусу встановлений додатковий патрубок, вісь якого перпендикулярна осі вала, а кут між віссю додаткового патрубка і валом становить (10-170)°, причому ширина прямокутного перерізу додаткового патрубка дорівнює ширині перерізу дисків Запропонована конструкція пристрою для охолодження повітря має наступні переваги 1) розташування додаткового патрубка дозволяє вводити додаткове повітря з вихідними режимними параметрами і, як наслідок цього, зміню ю о СО 42305 ються теплофізичні властивості повітря, які приводять до підвищення коефіцієнтів тепломасообміну, 2) напрям повітряних потоків під кутом один до одного підвищує ступінь турбулізації змішаного повітряного потоку, часу контакту фаз і ВІДПОВІДНО інтенсифікує процес теплообміну, 3) розміщення додаткового вхідного патрубка у верхній частині корпусу, вісь якого перпендикулярна осі валу, а кут між віссю додаткового патрубка і валом (10-170)° дозволяє подати додатковий потік повітря з вихідними режимними параметрами у будь-яке місце руху основного потоку повітря в залежності від технологічних вимог, що дозволяє рівномірно розподіляти повітря по перерізу води, 4) розміщення додаткового вхідного патрубка по всій ширині перерізу дисків дозволяє подати додаткове повітря до поверхонь усіх дисків та підвищити питому КІЛЬКІСТЬ теплоти, яка відводиться даний пристроєм, що підвищує економічність у широкому диапазоні зміни навантажень Таким чином досягається очікуваний технічний результат - інтенсифікація процесу тепломасообміну На фігурі показаний пристрій для охолодження повітря у аксонометричній проекції, для зображення деталей всередині пристрою застосований ви різ 1/4 корпусу, а стрілками зображено напрям руху повітря і води Пристрій для охолодження повітря містить в собі корпус 1, вал 2, диски 3, патрубок по повітрю 4, додатковий патрубок по повітрю 5, вихідний патрубок по повітрю 6, вхідний патрубок по воді 7, вихідний патрубок по воді 8 Пристрій для охолодження повітря працює наступним чином Воду із свердловини подають в піддон (на фігурі не показаний) корпусу 1 пристрою крізь вхідний патрубок по воді 7 При обертанні валу 2 диски 3, які прикріплені до нього, витягують із піддону тонку плівку води, яка прилипає до їх поверхонь Для здійснення процесу охолодження повітря, останнє подають в вхідний патрубок 4, одночасно подається повітря у додатковий патрубок 5, після закінчення процесу охолодження зволожене охолоджене повітря направляється споживачу крізь вихідний патрубок 6, відпрацьована вода зливається із вихідного патрубка 8 Запропонований пристрій дозволяє підвищити ступінь турбулізації змішаного повітряного потоку, час контакту фаз, питому КІЛЬКІСТЬ теплоти, яка відводиться пристроєм, а, внаслідок цього, інтенсифікується процес тепломасообміну повітря вода ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
