Спосіб зведення буроін`єкційної палі у насичених водою грунтах

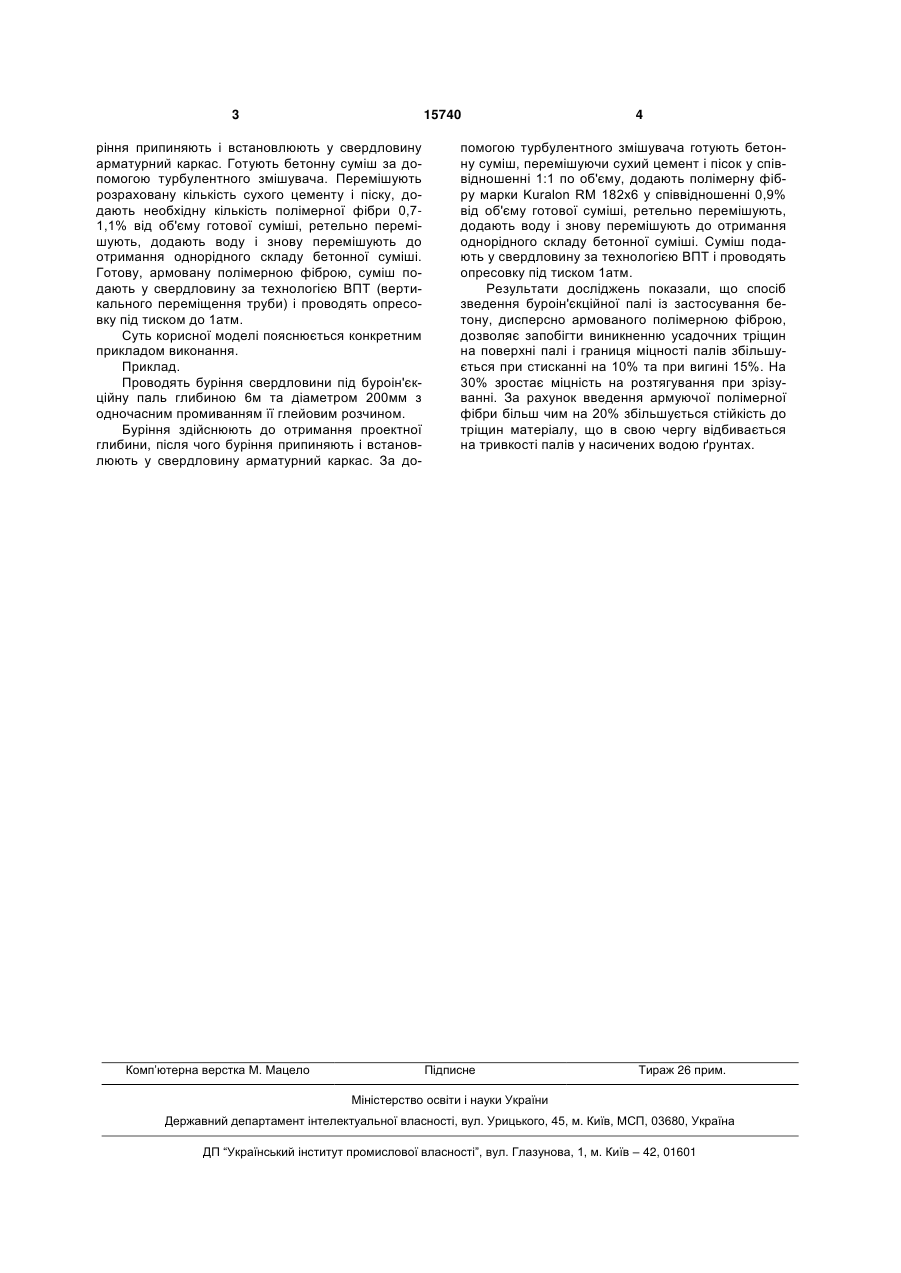

Спосіб зведення буроін'єкційної палі у насичених водою грунтах, що включає буріння свердловини під розчином глею, монтаж арматурного каркаса, заповнення свердловини бетонною сумішшю з наступним опресуванням, який відрізняється тим, що бетонну суміш додатково армують полімерною фіброю у співвідношенні 0,7-1,1 % від об'єму готової суміші. (19) (21) u200600376 (22) 16.01.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Менейлюк Олександр Іванович, Попов Олег Олександрович, Бічев Ігор Костянтинович (73) ОДЕСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ 3 15740 ріння припиняють і встановлюють у свердловину арматурний каркас. Готують бетонну суміш за допомогою турбулентного змішувача. Перемішують розраховану кількість сухого цементу і піску, додають необхідну кількість полімерної фібри 0,71,1% від об'єму готової суміші, ретельно перемішують, додають воду і знову перемішують до отримання однорідного складу бетонної суміші. Готову, армовану полімерною фіброю, суміш подають у свердловину за технологією ВПТ (вертикального переміщення труби) і проводять опресовку під тиском до 1атм. Суть корисної моделі пояснюється конкретним прикладом виконання. Приклад. Проводять буріння свердловини під буроін'єкційну паль глибиною 6м та діаметром 200мм з одночасним промиванням її глейовим розчином. Буріння здійснюють до отримання проектної глибини, після чого буріння припиняють і встановлюють у свердловину арматурний каркас. За до Комп’ютерна верстка М. Мацело 4 помогою турбулентного змішувача готують бетонну суміш, перемішуючи сухий цемент і пісок у співвідношенні 1:1 по об'єму, додають полімерну фібру марки Kuralon RM 182х6 у співвідношенні 0,9% від об'єму готової суміші, ретельно перемішують, додають воду і знову перемішують до отримання однорідного складу бетонної суміші. Суміш подають у свердловину за технологією ВПТ і проводять опресовку під тиском 1атм. Результати досліджень показали, що спосіб зведення буроін'єкційної палі із застосування бетону, дисперсно армованого полімерною фіброю, дозволяє запобігти виникненню усадочних тріщин на поверхні палі і границя міцності палів збільшується при стисканні на 10% та при вигині 15%. На 30% зростає міцність на розтягування при зрізуванні. За рахунок введення армуючої полімерної фібри більш чим на 20% збільшується стійкість до тріщин матеріалу, що в свою чергу відбивається на тривкості палів у насичених водою ґрунтах. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
