Розширювач свердловин під набивні палі в зв’язних грунтах

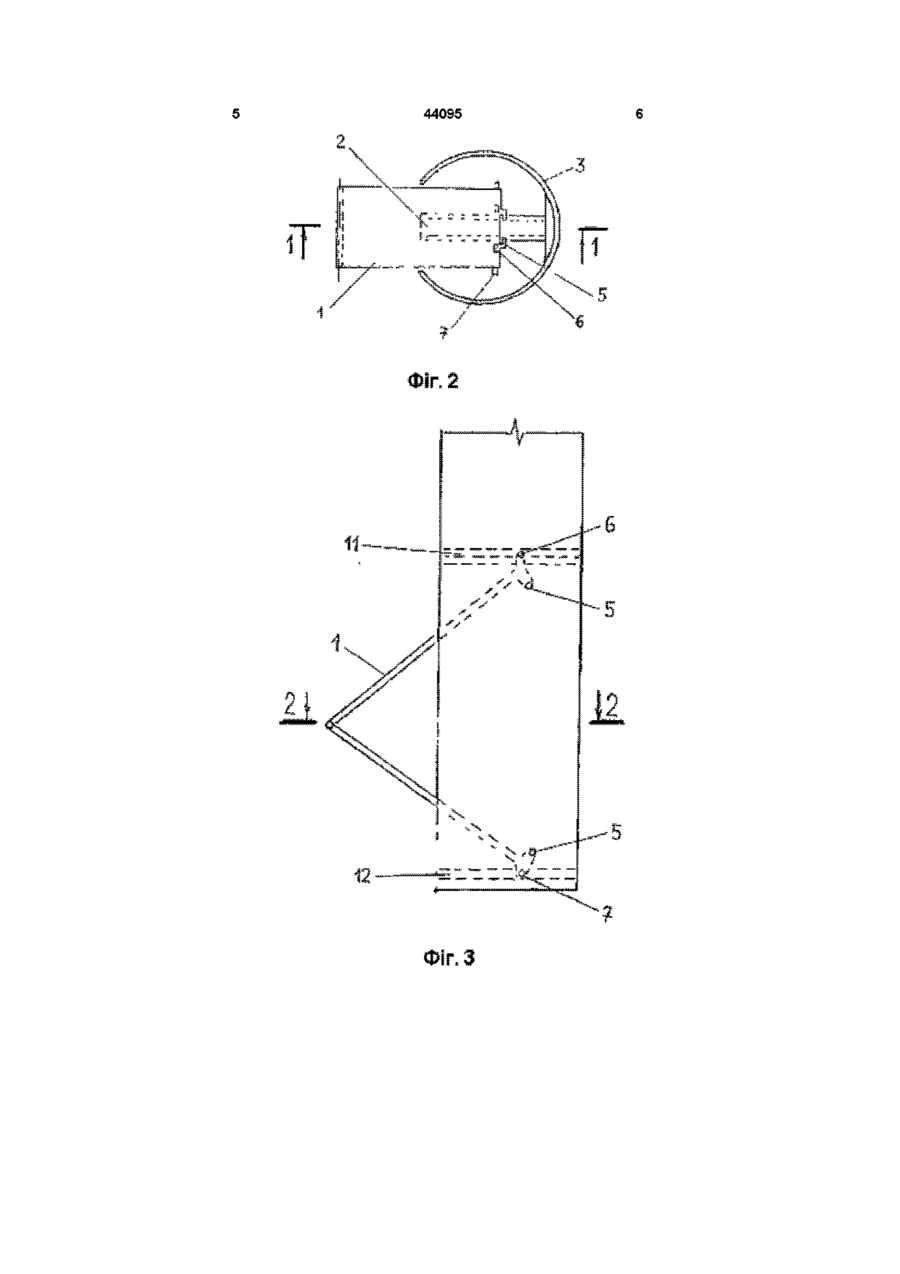

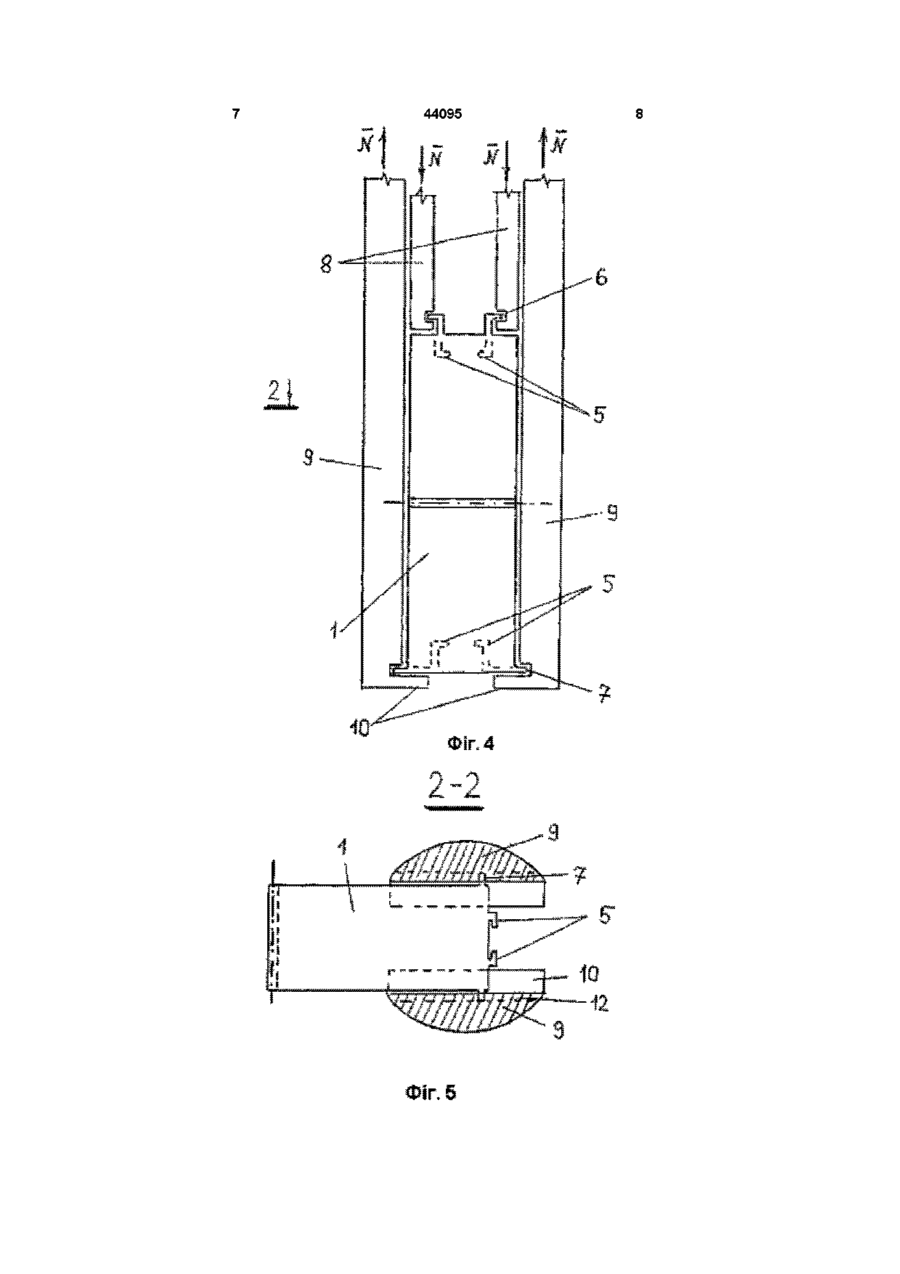

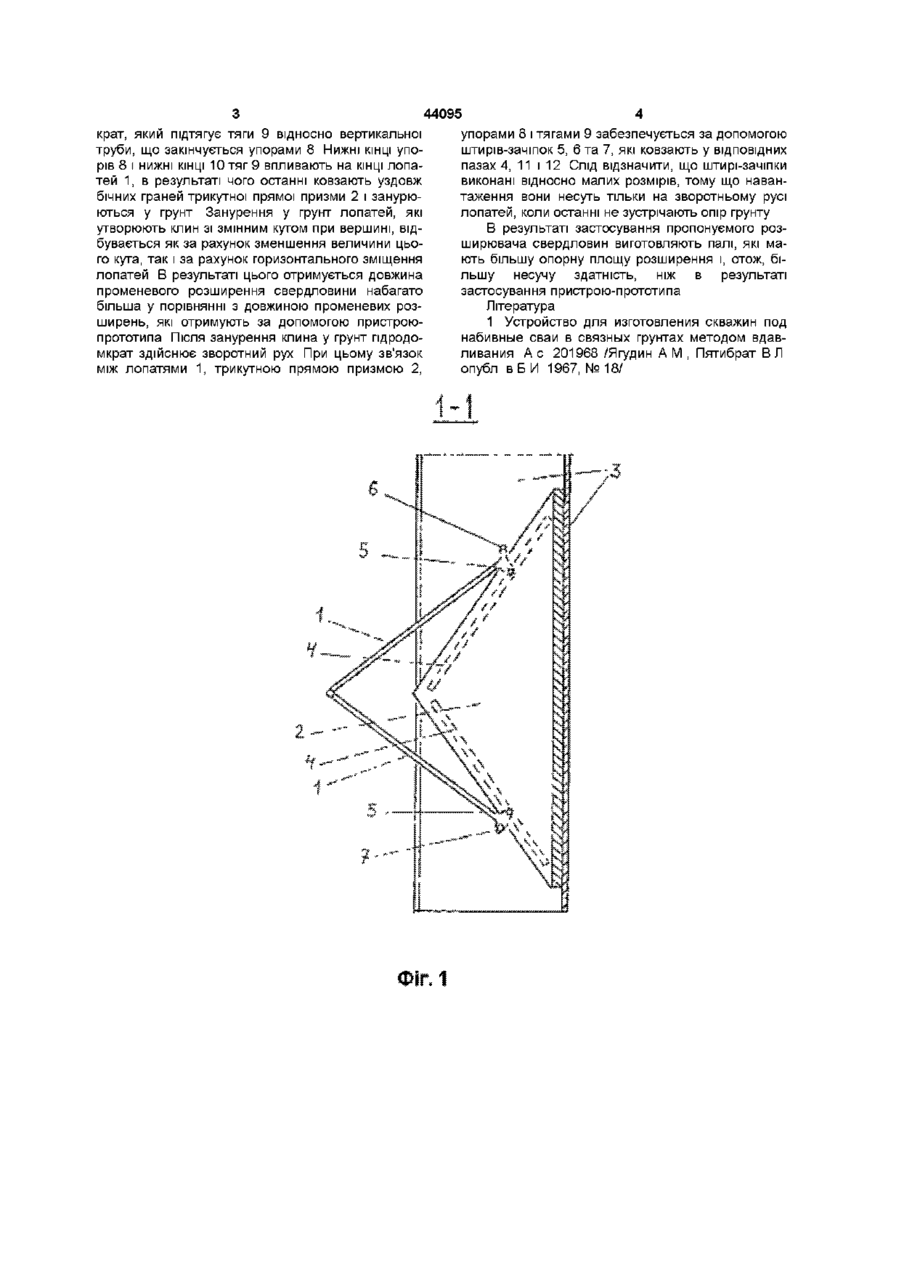

Розширювач свердловин під набивні палі в зв'язних грунтах, що містить гідродомкрат, верти кальну трубу, тягу, а також шарнірну систему із лопатей, які утворюють клини зі змінним кутом при вершині, що занурюють у грунт, який відрізняється тим, що робочий орган розширювача містить тільки один кпин, для КІНЦІВ якого забезпечена можливість горизонтального переміщення поперек свердловини за рахунок того, що КІНЦІ клина при здійсненні вертикального переміщення ковзають уздовж напрямних інших жорстких клинів Винахід відноситься до будівництва, тобто до фундаментобудування а точніше до паль із стисненим грунтом біля п'яти Відомо пристрій для виготовлення свердловин під набивні палі в зв'язних грунтах методом вдавлювання [1] Він МІСТИТЬ гідродомкрат, вертикальну трубу, тягу, а також шарнірну систему із лопатей, які утворюють кпини зі змінним кутом при вершині, що занурюються у грунт Недоліком даного пристрою є те, що занурення клинів у грунт відбувається тільки за рахунок вигину - змінення кута при вершині клина і не використовується резерв простору за рахунок горизонтального зсуву поперек свердловини В результаті отримуються променеві розширення основи свердловини з недостатньо довгими "променями", що призводить до зменшення несучої здатності набивної палі, яка отримується за допомогою даного пристрою по всьому периметру горизонтального перерізу основи свердловини На фіг 1 і фіг 2 зображені елементи робочого органу розширювача лопаті 1, що утворюють занурюємий у грунт клин, трикутна пряма призма 2, бічні грані якої служать направляючими жорстких клинів, уздовж яких ковзають КІНЦІ лопатей 1, опорний жорсткий сегмент труби 3, який служить для урівноваження сили, що виникає при зануренні лопатей (опорний сегмент жорстко з'єднанний з призмою) Крім того на фіг 1 і фіг 2 зображені пази 4 в трикутній призмі для забезпечення ковзання штирів-зачіпок 5, які розташовані на кінцях лопатей 1 На кінцях лопатей також розташовані штирі-зачіпки 6 і 7, які служать для забезпечення зв'язку з нижніми кінцями упорів 8 і нижніми кінцями тяг 9, що зображені на фіг 3 і фіг 4 На фіг 3, фіг 4 і фіг 5 також зображені елементи робочого органу розширювача лопаті 1, що утворюють занурюємий у грунт клин, тяги 9, а також упори 8, що є продовженням вертикальної труби (вертикальна труба на фігурах не показана) Наведені також вигнуті штирі-зачіпки 6, які ковзають в пазах 11, що розміщені в упорах 8, штирі-зачіпки 7, які ковзають в пазах 12, що розміщені в тягах 9, нижні КІНЦІ 10 тяг 9, штирі-зачіпки 5, які служать для забезпечення зв'язку з трикутною прямою призмою 2 (зображена на фіг 1 і фіг 2) На фіг 4 В основу винаходу поставлено задачу оптимізацм розмірів променевого розширення, а саме виготовлення "променів" більш довгими, що приводить до збільшення опорної площі розширення і, отож, збільшує несучу здатність палі Це досягається наступним шляхом Робочий орган розширювача містить тільки один клин, для КІНЦІВ якого забезпечена можливість горизонтального переміщення поперек свердловини за рахунок того, що КІНЦІ клина при здійсненні вертикального переміщення ковзають уздовж направляючих інших жорстких клинів Після зробленного одного розширення в формі променя розширювач повертають навколо його вертикальної осі на потрібний кут та виконують наступні розширення в формі променів також зображені напрямки сил N , що діють на упори 8 і тяги 9 при зануренні лопатей у грунт Розширювач працює таким чином Після опускання його в свердловину вступає в дію пдродом ю о 44095 крат, який підтягує тяги 9 відносно вертикальної труби, що закінчується упорами 8 Нижні КІНЦІ упорів 8 і нижні КІНЦІ 10 тяг 9 впливають на КІНЦІ лопатей 1, в результаті чого останні ковзають уздовж бічних граней трикутної прямої призми 2 і занурюються у грунт Занурення у грунт лопатей, які утворюють клин зі змінним кутом при вершині, відбувається як за рахунок зменшення величини цього кута, так і за рахунок горизонтального зміщення лопатей В результаті цього отримується довжина променевого розширення свердловини набагато більша у порівнянні з довжиною променевих розширень, які отримують за допомогою пристроюпрототипа Після занурення клина у грунт гідродомкрат здійснює зворотний рух При цьому зв'язок між лопатями 1, трикутною прямою призмою 2, упорами 8 і тягами 9 забезпечується за допомогою штирів-зачіпок 5, 6 та 7, які ковзають у ВІДПОВІДНИХ пазах 4, 11 і 12 Слід відзначити, що штирі-зачіпки виконані відносно малих розмірів, тому що навантаження вони несуть тільки на зворотньому русі лопатей, коли останні не зустрічають опір грунту В результаті застосування пропонуємого розширювача свердловин виготовляють палі, які мають більшу опорну площу розширення і, отож, більшу несучу здатність, ніж в результаті застосування пристрою-прототипа Література 1 Устройство для изготовления скважин под набивные сваи в связных грунтах методом вдавливания А с 201968/Ягудин А М , Пятибрат ВЛ опубл в Б И 1967, №18/ 44095 44095 44095 10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
