Розширювач свердловин під набивні палі в зв’язних грунтах

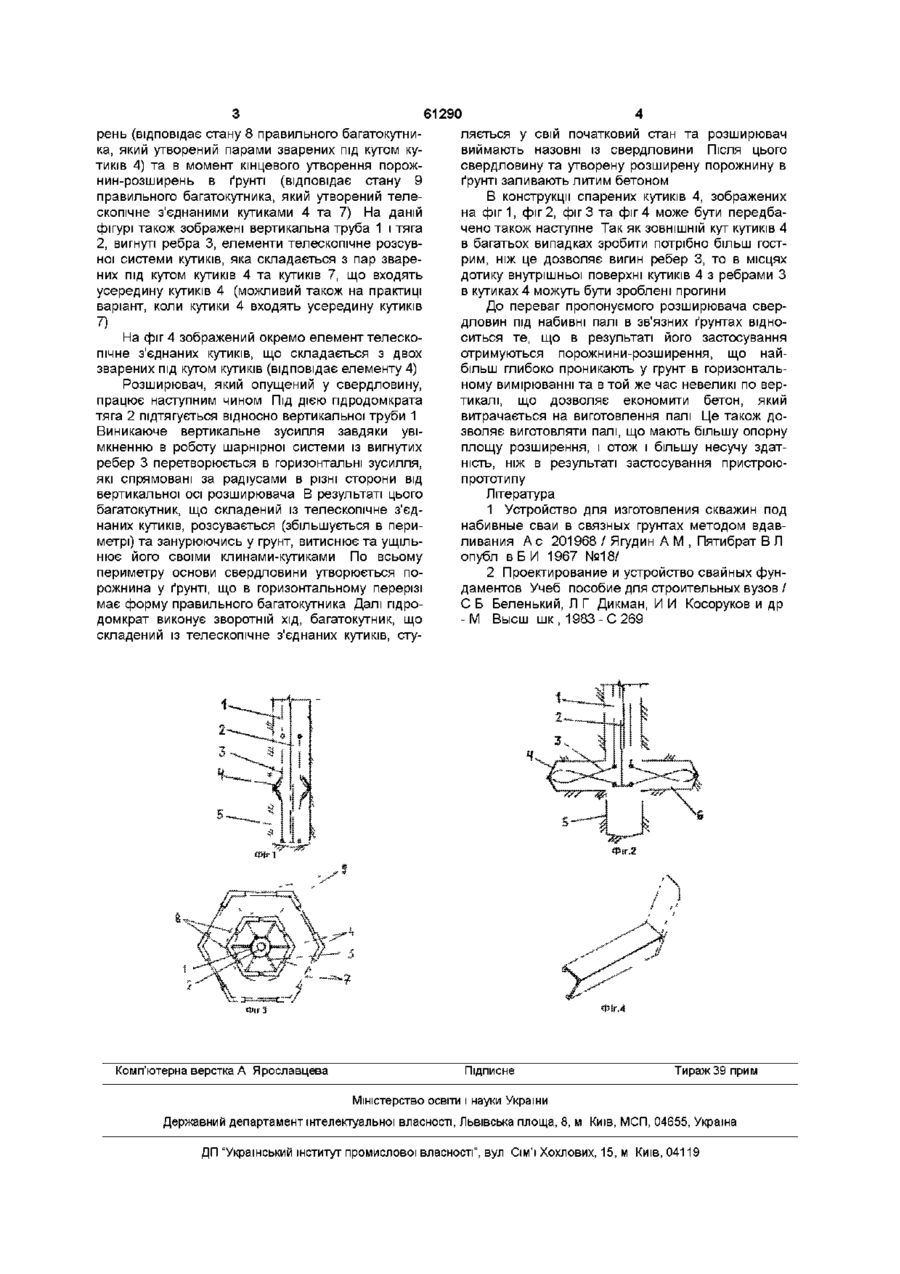

Розширювач свердловин під набивні палі в зв'язних грунтах, який містить гідродомкрат, вертикальну трубу і тягу, за допомогою яких переда ється дія на шарнірний пристрій, що розсуває грунт у основі свердловини, який відрізняється тим, що пластини, які розсувають грунт, зібрані у вигляді конструкції із телескопічно з'єднаних жорстких кутиків, що утворює в горизонтальному перерізі правильний багатокутник, а вигнуті ребра, які шарнірно з'єднані з вертикальною трубою і тягою, попарно утворюють клини, вершини яких упираються у вершини внутрішніх кутів правильного багатокутника, що утворений телескопічно з'єднаними кутиками Винахід відноситься до будівництва, тобто до фундаментобудування, а точніше до паль із стисненим ґрунтом біля п'яти Відомо пристрій для виготовлення свердловин під набивні палі в зв'язних ґрунтах методом вдавлювання [І] Він МІСТИТЬ гідродомкрат, вертикальну трубу і тягу, а також шарнірну систему із лопатей, що утворюють клини зі змінним кутом при вершині, які занурюються у грунт Проте в результаті використання даного пристрою отримуються променеві розширення не по всьому периметру основи свердловини, а з ґрунтовими проміжками, що знижує несучу здатність паль з такими розширеннями Для того, щоб отримати розширення по всьому периметру основи свердловини після виконання одного повного витиснення розширювачем його повертають навколо своєї осі на необхідний кут та виконують наступні витиснення, які ліквідують ґрунтові проміжки [2] Однак при цьому відбувається масове осипання ґрунту і як результат утворюється не ущільнений грунт в зоні розширеної п'яти нах Ребра самі не розсувають грунт Цю функцію виконують жорсткі кутики, що телескопічне з'єднані між собою та які утворюють в горизонтальному перерізі правильний багатокутник (шестикутник наприклад) Клини із ребер опираються у вершини внутрішніх кутів правильного багатокутника, який при розсуванні (збільшується в периметрі) витиснює та ущільнює грунт своїми клинами-кутиками В результаті цього у основи свердловини утворюється порожнина-розширення у ґрунті, в горизонтальному перерізі, що має форму правильного багатокутника А грунт в зоні розширення повсюди ущільнений На фіг 1 зображений вертикальний переріз робочого органу розширювача, що знаходиться в свердловині до моменту утворення розширень Показані вертикальна труба 1, тяга 2, вигнуті ребра 3, що шарнірне з'єднані між собою попарно і з вертикальною трубою і тягою, вертикальний переріз жорстких кутиків 4, свердловина 5 у ґрунті На фіг 2 зображений вертикальний переріз робочого органу розширювача, що знаходиться у свердловині в кінцевий момент утворення порожнин-розширень у ґрунті На цій фігурі також показані вертикальна труба 1, тяга 2, вигнуті ребра З, що зв'язані шарнірно з вертикальною трубою і тягою а також між собою попарно та одночасно з'єднані шарнірно з внутрішнім кутом жорстких кутиків 4, свердловина 5 у ґрунті, утворена розширена порожнина у ґрунті 6 На фіг 3 показаний вигляд зверху робочого органу розширювача в момент до утворення розши В основу винаходу поставлено задачу забезпечити утворення розширеної п'яти набивної палі по всьому периметру основи свердловини з ущільненням грунту Це досягається наступним шляхом Розширювач містить також як і в прототипі гідродомкрат, вертикальну трубу і тягу Але окрім цього замість шарнірної системи із лопатей в ньому застосовані вигнуті ребра, які шарнірне з'єднані з вертикальною трубою та тягою і які попарно утворюють клини зі змінними кутами при верши О (О рень (відповідає стану 8 правильного багатокутника, який утворений парами зварених під кутом кутиків 4) та в момент кінцевого утворення порожнин-розширень в ґрунті (відповідає стану 9 правильного багатокутника, який утворений телескопічне з'єднаними кутиками 4 та 7) На даній фігурі також зображені вертикальна труба 1 і тяга 2, вигнуті ребра 3, елементи телескопічне розсувної системи кутиків, яка складається з пар зварених під кутом кутиків 4 та кутиків 7, що входять усередину кутиків 4 (можливий також на практиці варіант, коли кутики 4 входять усередину кутиків 7) На фіг 4 зображений окремо елемент телескопічне з'єднаних кутиків, що складається з двох зварених під кутом кутиків (відповідає елементу 4) Розширювач, який опущений у свердловину, працює наступним чином Під дією гідродомкрата тяга 2 підтягується відносно вертикальної труби 1 Виникаюче вертикальне зусилля завдяки увімкненню в роботу шарнірної системи із вигнутих ребер 3 перетворюється в горизонтальні зусилля, які спрямовані за радіусами в різні сторони від вертикальної осі розширювача В результаті цього багатокутник, що складений із телескопічне з'єднаних кутиків, розсувається (збільшується в периметрі) та занурюючись у грунт, витиснює та ущільнює його своїми клинами-кутиками По всьому периметру основи свердловини утворюється порожнина у ґрунті, що в горизонтальному перерізі має форму правильного багатокутника Далі гідродомкрат виконує зворотній хід, багатокутник, що складений із телескопічне з'єднаних кутиків, сту Комп'ютерна верстка А Ярославцева 61290 ляється у свій початковий стан та розширювач виймають назовні із свердловини Після цього свердловину та утворену розширену порожнину в ґрунті заливають литим бетоном В конструкції спарених кутиків 4, зображених на фіг1, фіг 2, фіг 3 та фіг 4 може бути передбачено також наступне Так як ЗОВНІШНІЙ кут кутиків 4 в багатьох випадках зробити потрібно більш гострим, ніж це дозволяє вигин ребер 3, то в місцях дотику внутрішньої поверхні кутиків 4 з ребрами З в кутиках 4 можуть бути зроблені прогини До переваг пропонуємого розширювача свердловин під набивні палі в зв'язних ґрунтах відноситься те, що в результаті його застосування отримуються порожнини-розширення, що найбільш глибоко проникають у грунт в горизонтальному вимірюванні та в той же час невеликі по вертикалі, що дозволяє економити бетон, який витрачається на виготовлення палі Це також дозволяє виготовляти палі, що мають більшу опорну площу розширення, і отож і більшу несучу здатність, ніж в результаті застосування пристроюпрототипу Література 1 Устройство для изготовления скважин под набивные сваи в связных грунтах методом вдавливания Ас 201968 / Ягудин А М , Пятибрат В Л опубл в Б И 1967 №18/ 2 Проектирование и устройство свайных фундаментов Учеб пособие для строительных вузов / С Б Беленький, Л Г Дикман, И И Косоруков и др - М Высш шк, 1983-С 269 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
