Розширювач свердловин під набивні палі в зв’язних грунтах

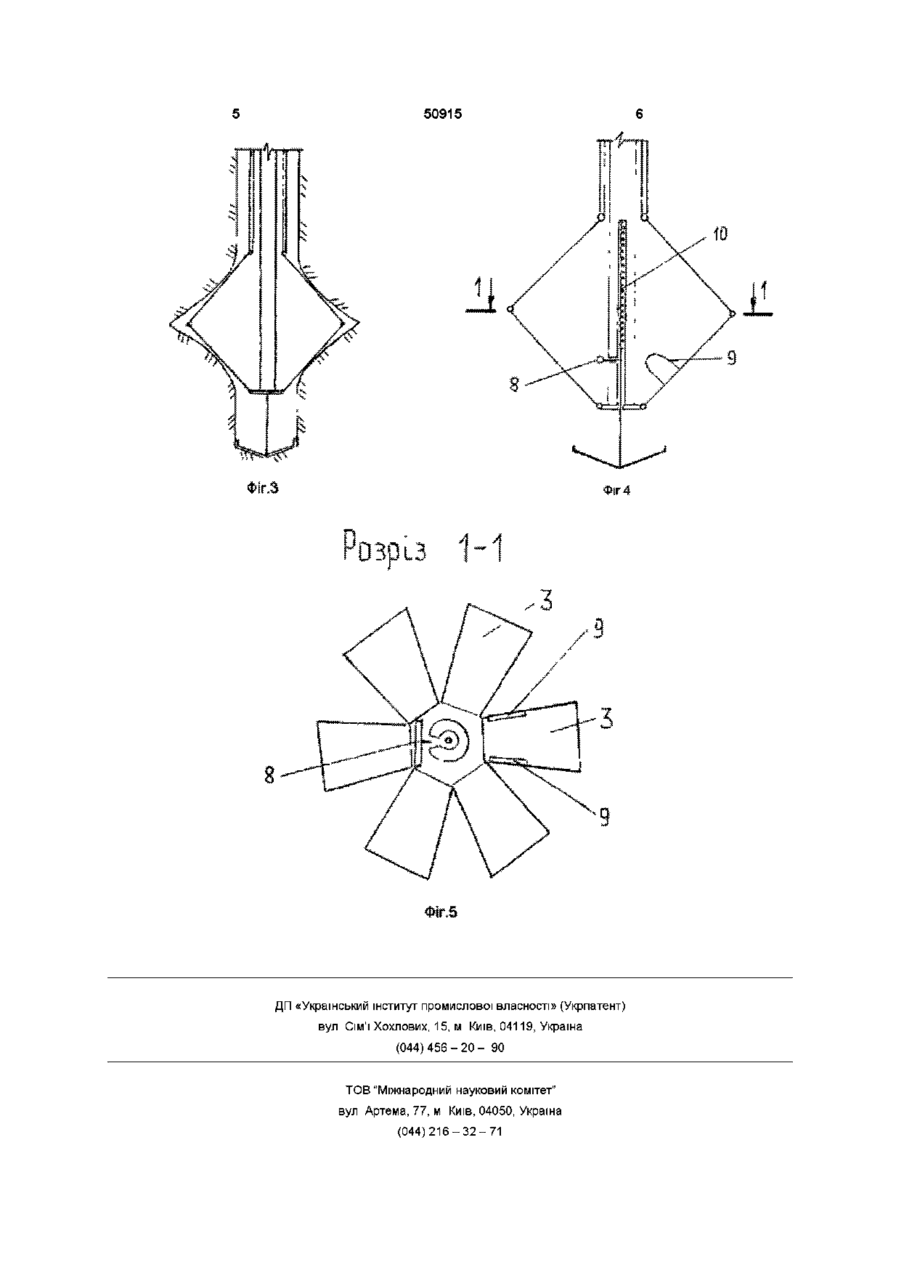

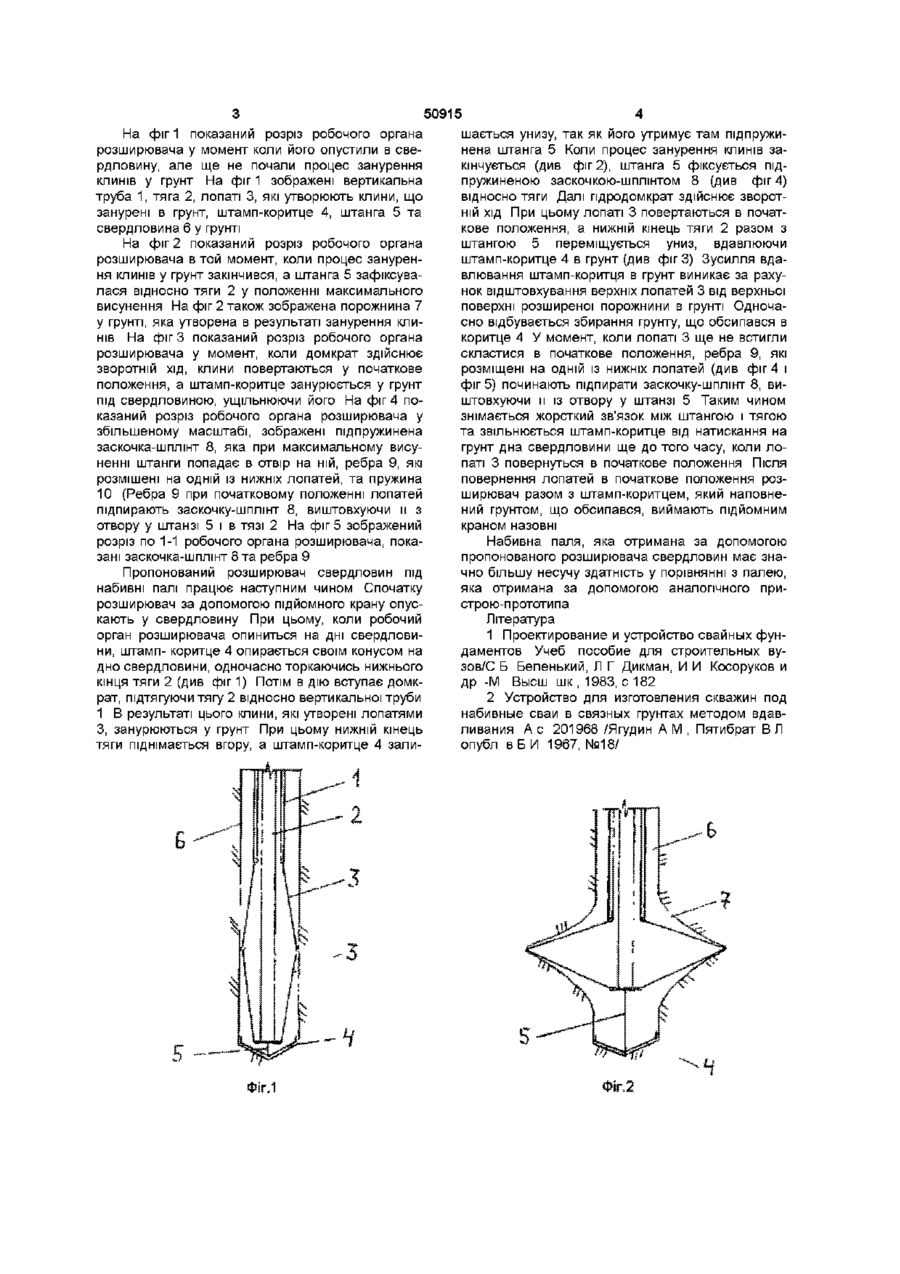

Розширювач свердловин під набивні палі в зв'язних грунтах, який містить гідродомкрат, вертикальну трубу, тягу, а також шарнірну систему із лопатей, які утворюють клини, що занурюють у грунт, який відрізняється тим, що робочий орган розширювача додатково обладнаний ущільнювачем грунту дна свердловини, який одночасно служить як збирач грунту, що обсипався, і містить телескопічно протягнуту всередині тяги підпружинену штангу з можливістю фіксування одного з положень заскоч кою-ш плі нто м та з'єднаний з штангою штамп у вигляді конусоподібного коритця з діаметром, який дорівнює діаметру свердловини Винахід відноситься до будівництва, тобто до фундаментобудування, а точніше до паль із стисненим грунтом біля п'яти Як відомо, для підвищення несучої здатності буронабивних паль в багатьох випадках доцільно збільшити площу їх опирання Існують шість основних способів улаштування розширених п'ят паль [1] 1) механічним трамбуванням бетону в свердловинах, 2) віброударним способом, 3) шляхом пневматичного пресування стовбура набивної палі, 4) спеціальними розбурюючими механізмами, 5) за допомогою камуфлетного вибуху, 6)за допомогою пристрою, який вдавлює грунт в основі свердловини Останній спосіб ефективно застосовують в зв'язних глинистих грунтах Представником даного способу є палі з променевим розширенням п'яти Останні отримують за допомогою пристрою для виготовлення свердловин під набивні палі в зв'язних грунтах методом вдавлювання [2] Він містить гідродомкрат, вертикальну трубу і тягу, а також шарнірну систему із лопатей, які утворюють клини, що занурюються у грунт Однак за допомогою даного пристрою отримуються розширення з ущільненням грунту тільки в сторони від свердловини і не ущільнюється грунт безпосередньо на дні свердловини До того ж на дно свердловини може попасти грунт у випадку його обсипання в результаті процесу бічних розширень Це істотно знижує несучу здатність набивних паль, які отримують за допомогою даного пристрою утворення бічних променевих розширень, збирання грунту, що обсипався і ущільнення грунту дна свердловини Це досягається наступним шляхом Робочий орган розширювача крім шарнірної системи із лопатей, вертикальної труби і тяги додатково обладнаний ущільнювачем грунту дна свердловини, який служить одночасно в якості збирача грунту , що обсипався і містить телескопічно протягну усередені тяги підпружинену штангу з можливістю фіксування одного з положень заскочкоюшплінтом та з'єднаний з штангою штамп у вигляді конусоподібного коритця з діаметром, який дорівнює діаметру свердловини Пропонований робочий орган розширювача працює наступним чином Спочатку при опусканні розширювача у свердловину конусоподібне коритце звисає унизу на штанзі на деякій відстані від нижнього кінця тяги Коли розширювач опиниться на дні свердловини, коритце опирається своїм конусом на дно свердловини, одночасно торкаючись нижнього кінця тяги Потім за допомогою підтягування домкратом тяги відносно вертикальної труби виконують процес занурення клинів у грунт При цьому нижній кінець тяги піднімається вгору, а коритце залишається унизу, так як його утримує там підпружинена штанга Коли процес занурення клинів закінчується, штанга фіксується заскоч кою-ш плі нтом відносно тяги На зворотному ході домкрата клини повертаються у початкове положення При цьому нижній кінець тяги переміщується униз, вдавлюючи штамп-коритце у грунт Одночасно відбувається збирання грунту, що обсипався в коритце В основу винаходу поставлено задачу створення пристрою, який виконує одночасно функції ю о> о ю 50915 На фіг 1 показаний розріз робочого органа розширювача у момент коли його опустили в свердловину, але ще не почали процес занурення клинів у грунт На фіг 1 зображені вертикальна труба 1, тяга 2, лопаті 3, які утворюють клини, що занурені в грунт, штамп-коритце 4, штанга 5 та свердловина 6 у грунті На фіг 2 показаний розріз робочого органа розширювача в той момент, коли процес занурення клинів у грунт закінчився, а штанга 5 зафіксувалася відносно тяги 2 у положенні максимального висунення На фіг 2 також зображена порожнина 7 у грунті, яка утворена в результаті занурення клинів На фіг 3 показаний розріз робочого органа розширювача у момент, коли домкрат здійснює зворотній хід, клини повертаються у початкове положення, а штамп-коритце занурюється у грунт під свердловиною, ущільнюючи його На фіг 4 показаний розріз робочого органа розширювача у збільшеному масштабі, зображені під пружинена заскочка-шплінт 8, яка при максимальному висуненні штанги попадає в отвір на ній, ребра 9, які розмішені на одній із нижніх лопатей, та пружина 10 (Ребра 9 при початковому положенні лопатей підпирають заскочку-шплінт 8, виштовхуючи и з отвору у штанзі 5 і в тязі 2 На фіг 5 зображений розріз по 1-1 робочого органа розширювача, показані заскоч ка-ш плі нт 8 та ребра 9 Пропонований розширювач свердловин під набивні палі працює наступним чином Спочатку розширювач за допомогою підйомного крану опускають у свердловину При цьому, коли робочий орган розширювача опиниться на дні свердловини, штамп- коритце 4 опирається своїм конусом на дно свердловини, одночасно торкаючись нижнього кінця тяги 2 (див фіг 1) Потім В ДІЮ вступає домкрат, підтягуючи тягу 2 відносно вертикальної труби 1 В результаті цього кпини, які утворені лопатями З, занурюються у грунт При цьому нижній кінець тяги піднімається вгору, а штамп-коритце 4 зали ЇІГ.1 шається унизу, так як його утримує там підпружинена штанга 5 Коли процес занурення клинів закінчується (див фіг 2), штанга 5 фіксується підпружиненою заскочкою-шплінтом 8 (див фіг 4) відносно тяги Далі гідродомкрат здійснює зворотній хід При цьому лопаті 3 повертаються в початкове положення, а нижній кінець тяги 2 разом з штангою 5 переміщується униз, вдавлюючи штамп-коритце 4 в грунт (див фігЗ) Зусилля вдавлювання штамп-коритця в грунт виникає за рахунок відштовхування верхніх лопатей 3 від верхньої поверхні розширеної порожнини в грунті Одночасно відбувається збирання грунту, що обсипався в коритце 4 У момент, коли лопаті 3 ще не встигли скластися в початкове положення, ребра 9, які розміщені на одній із нижніх лопатей (див фіг 4 і фіг 5) починають підпирати заскоч ку-шпл і нт 8, виштовхуючи и із отвору у штанзі 5 Таким чином знімається жорсткий зв'язок між штангою і тягою та звільнюється штамп-коритце від натискання на грунт дна свердловини ще до того часу, коли лопаті 3 повернуться в початкове положення Після повернення лопатей в початкове положення розширювач разом з штамп-коритцем, який наповнений грунтом, що обсипався, виймають підйомним краном назовні Набивна паля, яка отримана за допомогою пропонованого розширювача свердловин має значно більшу несучу здатність у порівнянні з палею, яка отримана за допомогою аналогічного пристрою-прототипа Література 1 Проектирование и устройство свайных фундаментов Учеб пособие для строительных вузов/С Б Беленький, Л Г Дикман, И И Косоруков и др -М Высш шк, 1983, с 182 2 Устройство для изготовления скважин под набивные сваи в связных грунтах методом вдавливания А с 201968/Ягудин А М , Пятибрат ВЛ опубл в Б И 1967, №18/ 50915 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
