Форсунка для розпилювання рідини
Номер патенту: 15746
Опубліковано: 30.06.1997
Формула / Реферат
(57) Форсунка для распыления жидкости, содержащая корпус с подводящим каналом и дроссельными каналами, камерой распыления и выходным соплом, размещенный внутри сопла конический плунжер, обращенный меньшим конусом к выходному дроссельному отверстию, отличающаяся тем, что на выходном сопле выполнена винтовая поверхность, а плунжер выполнен подпружиненным.
Текст

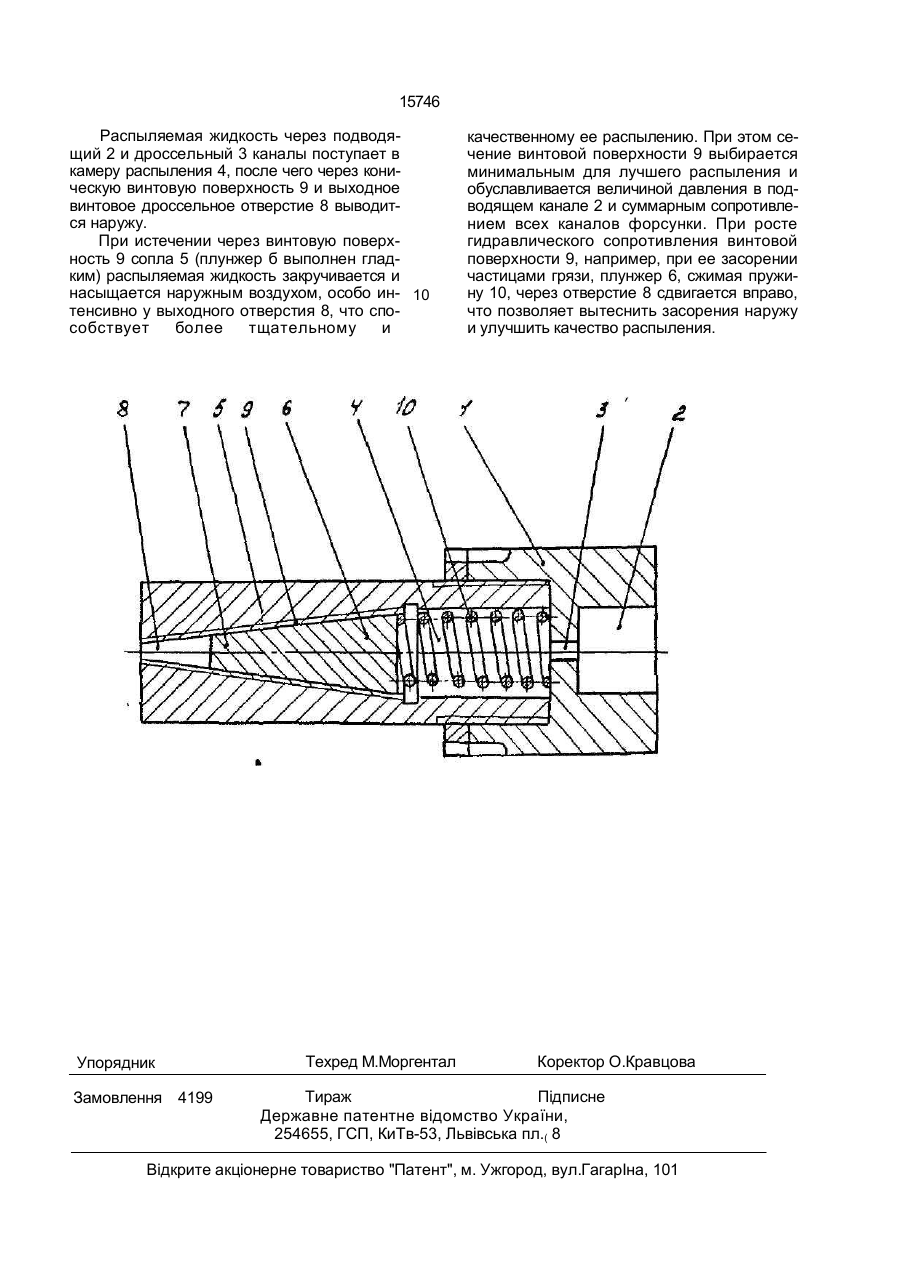

Форсунка для распыления жидкости, содержащая корпус с подводящим каналом и дроссельными каналами, камерой распыления и выходным соплом, размещенный внутри сопла конический плунжер, обращенный меньшим конусом к выходному дроссельному отверстию, отличающаяся тем,что на выходном сопле выполнена винтовая поверхность, а плунжер выполнен подпружиненным. качество распыления жидкости и его смешения с наружным воздухом. 2. Плунжер не может перемещаться в осевом направлении для очистки от засорений, что ухудшает качество распыла. Цель изобретения - повышение качества распыла. Поставленная цель достигается тем, что на выходном сопле выполнена винтовая поверхность, и плунжер выполнен подпружиненным. Конструкция форсунки представлена на чертеже. Форсунка для распыления жидкости содержит корпус 1 с подводящим и дроссельным 3 каналами, камерой распыления 4 и выходным соплом 5. Внутри сопла 5 размещен конический плунжер 6, меньшим конусом 7 обращенный к выходному дроссельному отверстию 8. На выходном сопле 5 выполнена винтовая поверхность 9. Плунжер 6 подпружинен пружиной 10. Форсунка работает следующим образом. С > СП CN О 15746 Распыляемая жидкость через подводящий 2 и дроссельный 3 каналы поступает в камеру распыления 4, после чего через коническую винтовую поверхность 9 и выходное винтовое дроссельное отверстие 8 выводится наружу. При истечении через винтовую поверхность 9 сопла 5 (плунжер б выполнен гладким) распыляемая жидкость закручивается и насыщается наружным воздухом, особо ин- 10 тенсивно у выходного отверстия 8, что способствует более тщательному и Упорядник Замовлення 4199 Техред М.Моргентал качественному ее распылению. При этом сечение винтовой поверхности 9 выбирается минимальным для лучшего распыления и обуславливается величиной давления в подводящем канале 2 и суммарным сопротивлением всех каналов форсунки. При росте гидравлического сопротивления винтовой поверхности 9, например, при ее засорении частицами грязи, плунжер 6, сжимая пружину 10, через отверстие 8 сдвигается вправо, что позволяет вытеснить засорения наружу и улучшить качество распыления. Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл.( 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюSprayer for liquid atomization
Автори англійськоюOrenboim Borys Davydovych, Saltan Serhii Semenovych
Назва патенту російськоюФорсунка для распыления жидкости
Автори російськоюОренбойм Борис Данилович, Салтан Сергей Семенович
МПК / Мітки
МПК: B05B 1/34
Мітки: розпилювання, форсунка, рідини
Код посилання
