Комплекс для обслуговування льотки обертової руднотермічної печі

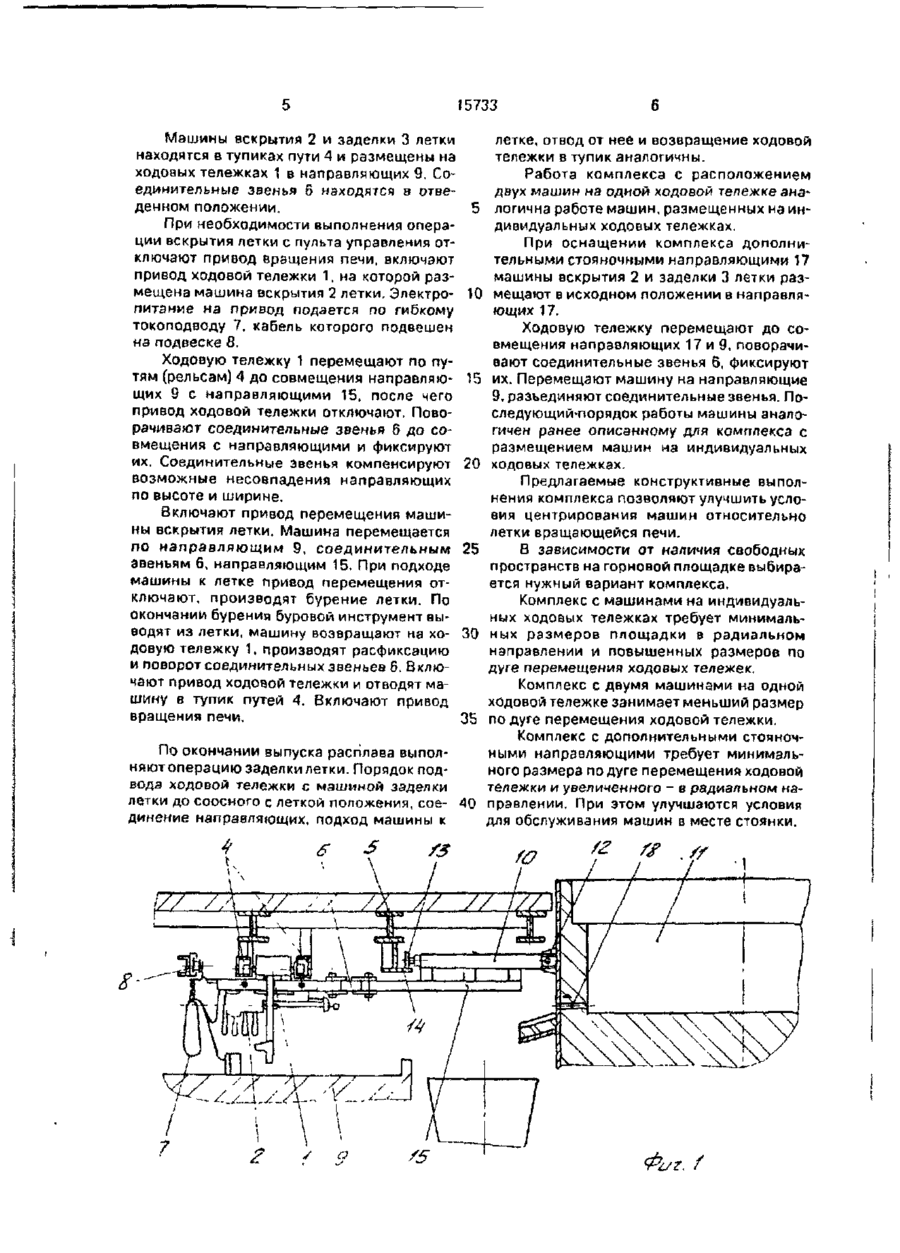

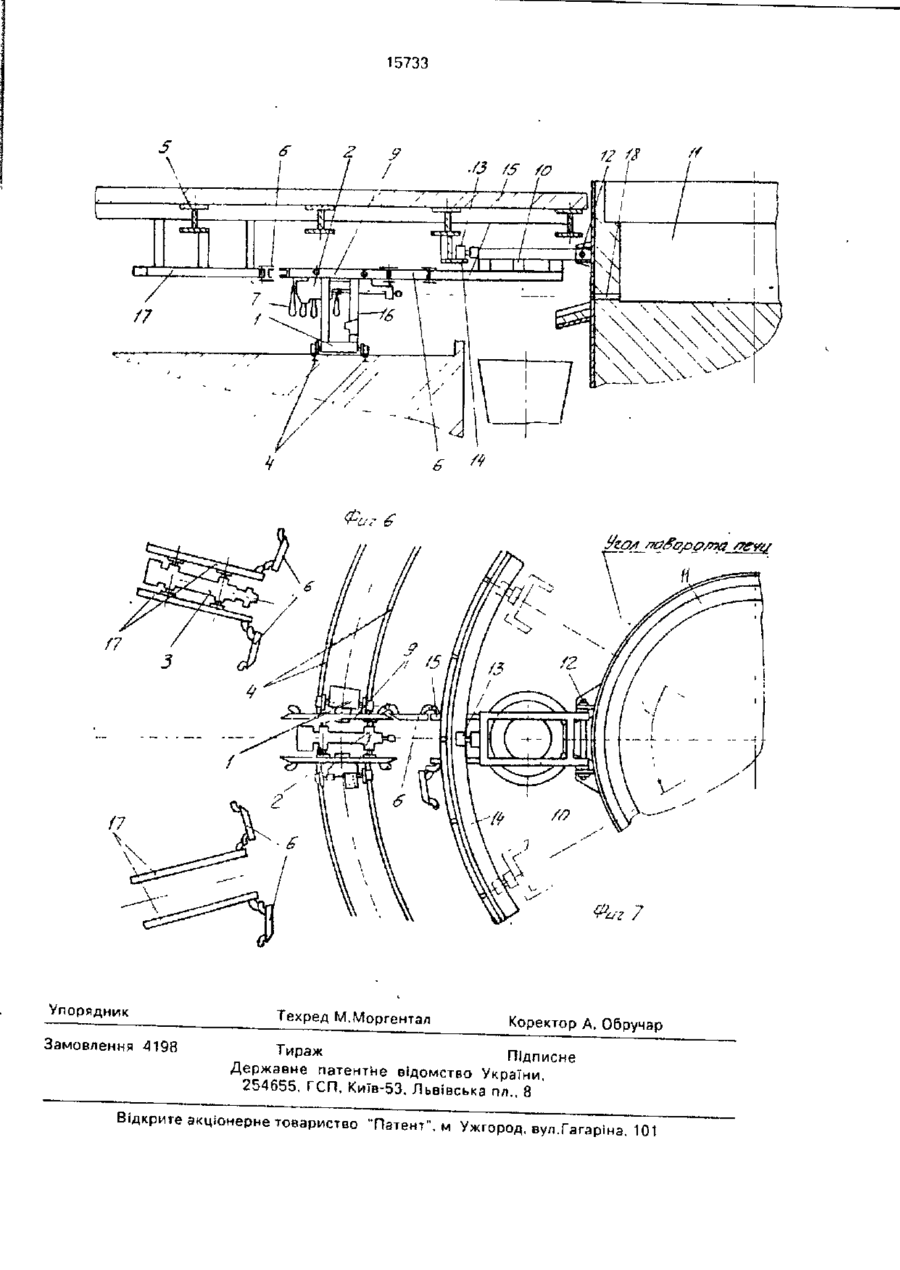

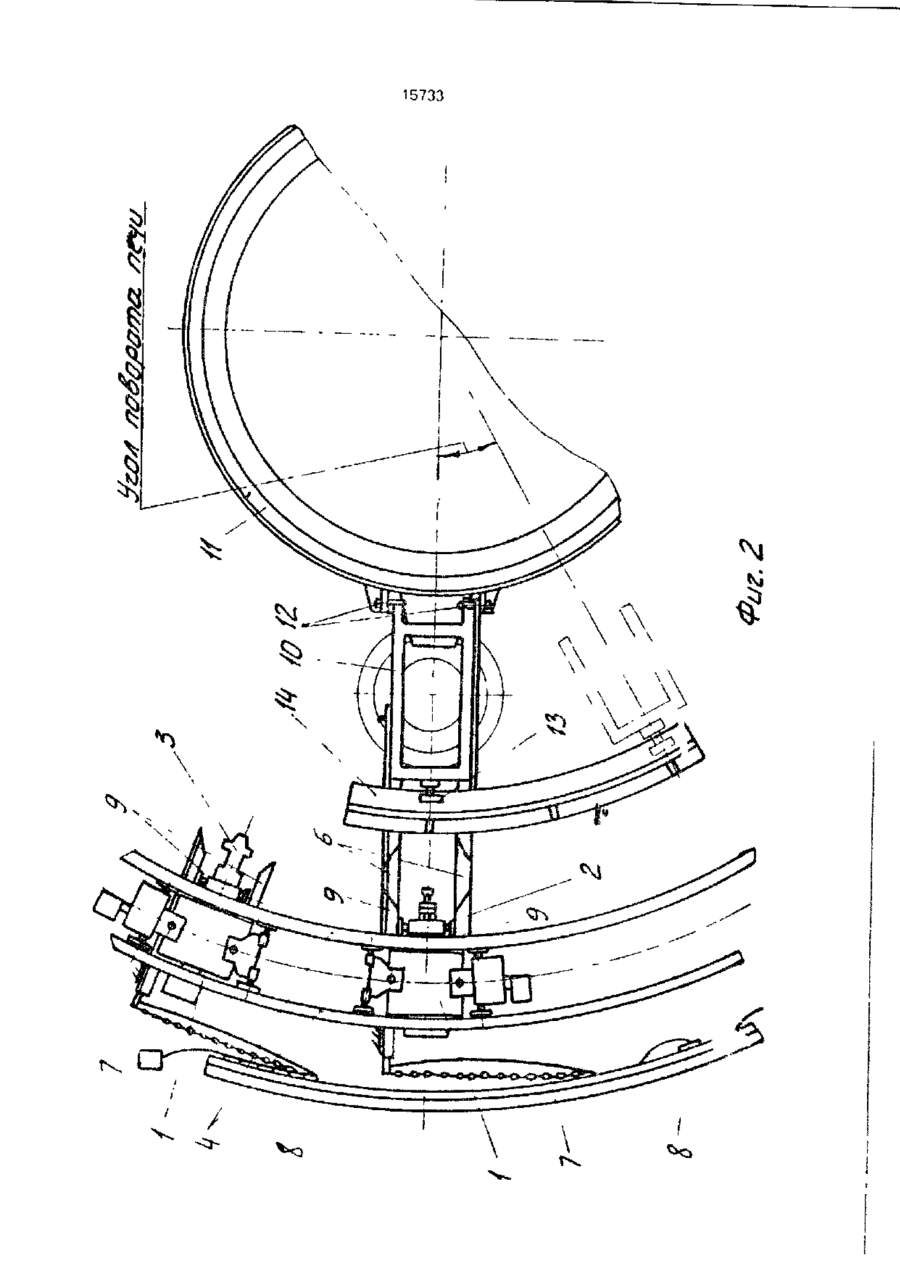

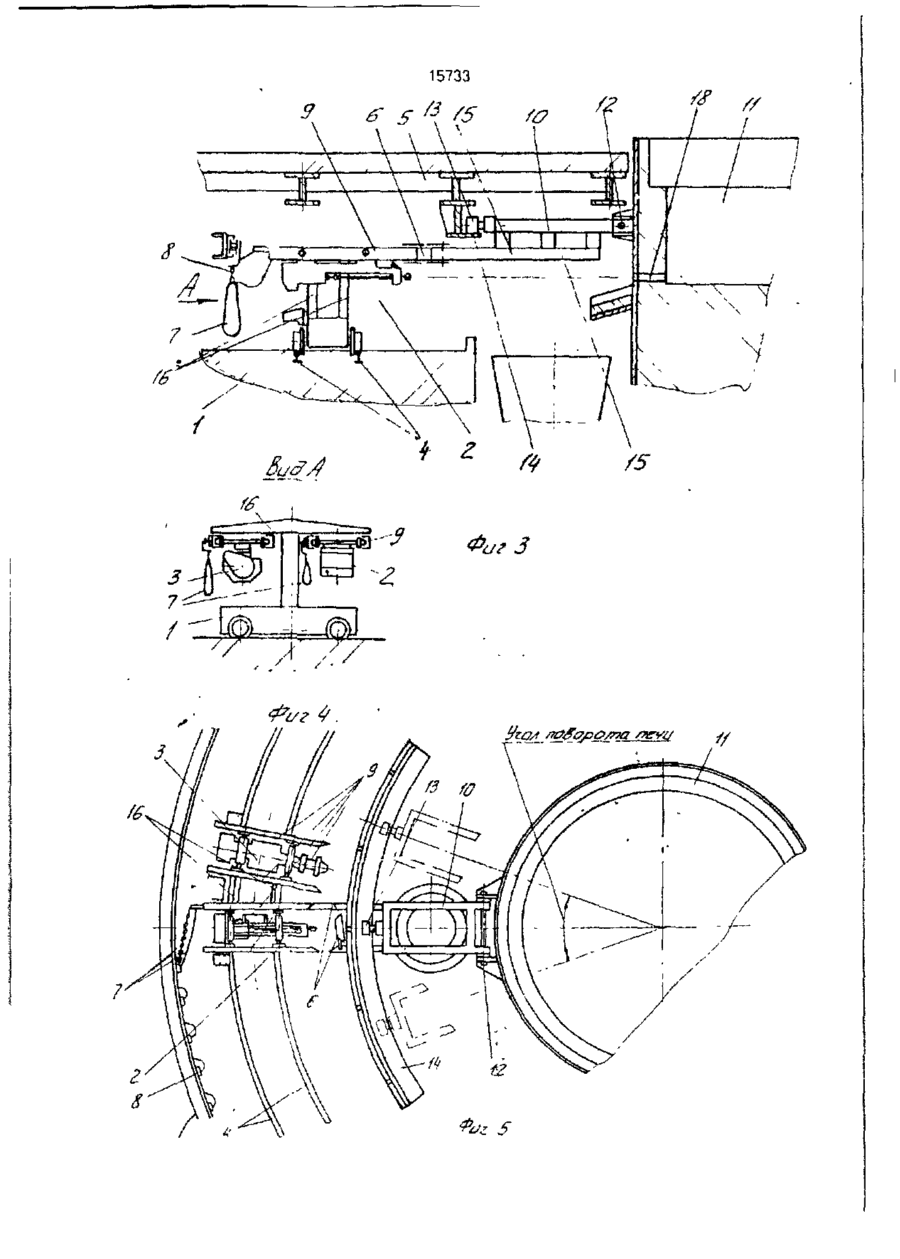

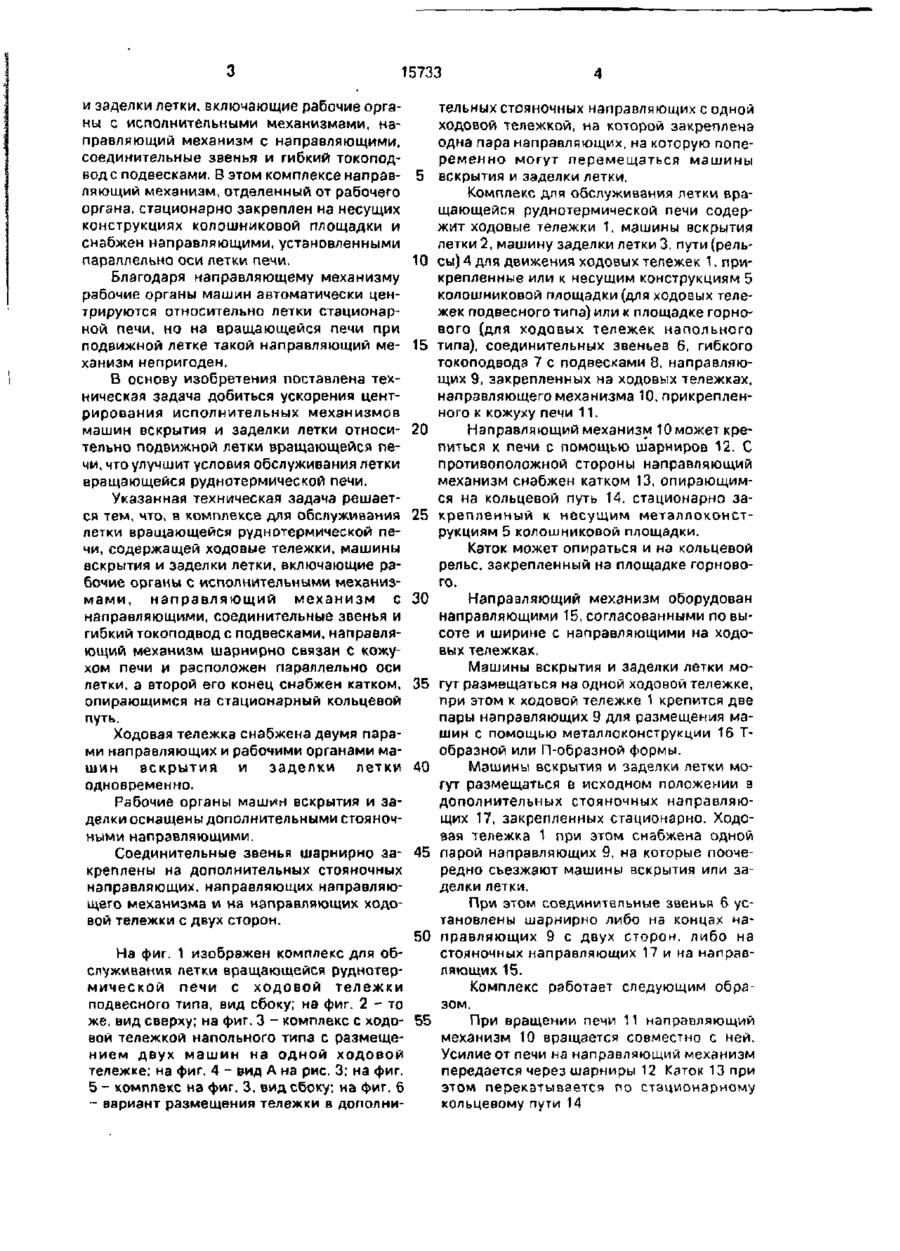

1 Комплекс для обслуживания летки вращающейся руднотермической печи, содержащий ходовые тележки, машины вскрытий и заделки летки, включающие рабочие органы с исполнительными механизмами, направляющий механизм с направляющими, соединительные звенья и гибкий токоподвод с подвесками, о т л и ч а ю щ и й с я тем, что направляющий механизм шарнирно связан с кожухом печи и расположен параллельно оси летки, а второй его конец снабжен катком, опирающимся на стационарный кольцевой путь 2. Комплекс поп 1, о т л и ч з ю щ и й с я тем, что ходовая тележка снабжена двумя парами направляющих и рабочими органами машин вскрытия и заделки летки одновременно 3. Комплекс поп 1 о т л и ч а ю щ и й с я тем, что рабочий орган машин вскрытия и заделки летки оснащен дополнительными стояночными направляющими А. Комплекс по пп 1-3, о т л и ч а ю щ и й с я тем, что соединительные звенья шарнирно закреплены на дополнительных стояночных направляющих, направляющих направляющего механизма и на направляющих ходовой тележки с двух сторон. с > ел Изобретение относится к металлургии и предназначено для вскрытия и заделки леток вращающихся руднотермических печей, в частности, ферросплавных Известны машины для вскрытия и заделки летки, применяемые для обслуживания ферросплавных печей [1]. Машины вскрытия летки в качестве основных конструктивных элементов имеют направляющие, по которым перемещаются тележки с закрепленными на них сверлильно-ударными механизмами с пневмоприводом, а также зацепы для закрепления к элементам печи Машины заделки летки применяются, в основном, стационарного типа на опорноповоротной колонне с механизмом поворота, выдавливания огнеупорной массы и фиксации относительно печи Недостатком указанных машин является или невозможность использования для обслуживания летки вращающейся печи или затрудненные условия центрирования машин относительно подвижной летки Наиболее близким к предлагаемому является комплекс для обслуживания летки руднотермической печи [2] Этот комплекс имеет ходовые тележки, машины вскрытия W о 15733 и заделки летки, включающие рабочие органы G исполнительными механизмами, направляющий механизм с направляющими, соединительные звенья и гибкий токоподвод с подвесками. В этом комплексе направляющий механизм, отделенный от рабочего органа, стационарно закреплен на несущих конструкциях колошниковой площадки и снабжен направляющими, установленными параллельно оси летки печи. Благодаря направляющему механизму рабочие органы машин автоматически центрируются относительно летки стационарной печи, но на вращающейся печи при подвижной летке такой направляющий механизм непригоден, В основу изобретения поставлена техническая задача добиться ускорения центрирования исполнительных механизмов машин вскрытия и заделки летки относительно подвижной летки вращающейся печи, что улучшит условия обслуживания летки вращающейся руднотермической печи. Указанная техническая задача решается тем, что, в комплексе для обслуживания летки вращающейся руднотермической печи, содержащей ходовые тележки, машины вскрытия и заделки летки, включающие рабочие органы с исполнительными механизмами, направляющий механизм с направляющими, соединительные звенья и гибкий токоподвод с подвесками, направляющий механизм шарнирно связан с кожухом печи и расположен параллельно оси летки, а второй его конец снабжен катком, опирающимся на стационарный кольцевой путь. Ходовая тележка снабжена двумя парами направляющих и рабочими органами машин вскрытия и заделки летки одновременно. Рабочие органы маш^н вскрытия и заделки оснащены дополнительными стояночными направляющими. Соединительные звенья шарнирно закреплены на дополнительных стояночных направляющих, направляющих направляющего механизма и на направляющих ходовой тележки с двух сторон. 5 10 15 20 25 30 35 40 45 50 На фиг. 1 изображен комплекс для обслуживания летки вращающейся руднотермической печи с ходовой тележки подвесного типа, вид сбоку; на фиг. 2 - то же. вид сверху; на фиг. 3 - комплекс с ходо- 55 вой тележкой напольного типа с размещением двух машин на одной ходовой тележке; на фиг. 4 - вид А на рис. 3; на фиг. 5 - комплекс на фиг. 3. вид сбоку; на фиг. б - вариант размещения тележки в дополни тельных стояночных направляющих с одной ходовой тележкой, на которой закреплена одна пара направляющих, на которую попеременно могут перемещаться машины вскрытия и заделки летки. Комплекс для обслуживания летки вращающейся руднотермической печи содержит ходовые тележки 1. машины вскрытия летки 2, машину заделки летки 3. пути (рельсы)4 для движения ходовых тележек 1, прикрепленные или к несущим конструкциям 5 колошниковой площадки (для ходовых тележек подвесного типа) или к площадке горнового (для ходовых тележек напольного типа), соединительных звеньев 6, гибкого токоподвода 7 с подвесками 8, направляющих 9, закрепленных на ходовых тележках, направляющего механизма 10, прикрепленного к кожуху печи 11. Направляющий механизм Юможет крепиться к печи с помощью шарниров 12, С противоположной стороны направляющий механизм снабжен катком 13, опирающимся на кольцевой путь 14, стационарно закрепленный к несущим металлоконструкциям 5 колошниковой площадки. Каток может опираться и на кольцевой рельс, закрепленный на площадке горнового. Направляющий механизм оборудован направляющими 15, согласованными по высоте и ширине с направляющими на ходовых тележках, Машины вскрытия и заделки летки могут размещаться на одной ходовой тележке, при этом к ходовой тележке 1 крепится две пары направляющих 9 для размещения машин с помощью металлоконструкции 16 Тобразной или П-образной формы. Машины вскрытия и заделки летки могут размещаться в исходном положении в дополнительных стояночных направляющих 17, закрепленных стационарно. Ходовая тележка 1 при этом снабжена одной парой направляющих 9, на которые поочередно съезжают машины вскрытия или заделки летки. При этом соединительные звенья б установлены шарнирно либо на концах чаправляющих 9 с двух сторон, либо на стояночных направляющих 17 и на направляющих 15. Комплекс работает следующим образом. При вращении печи 11 направляющий механизм 10 вращается совместно с ней. Усилие от печи на направляющий механизм передается через шарниры 12 Каток 13 при этом перекатывается по стационарному кольцевому пути 14 Ї5733 Машины вскрытия 2 и заделки 3 летки находятся в тупиках пути 4 и размещены на ходовых тележках 1 в направляющих 9. Соединительные звенья 6 находятся в отведенном положении. 5 При необходимости выполнения операции вскрытия летки с пульта управления отключают привод вращения печи, включают привод ходовой тележки 1, на которой размещена машина вскрытия 2 летки. Электро- 10 питание на привод подается по гибкому токоподводу 7, кабель которого подвешен на подвеске 8. Ходовую тележку 1 перемещают по путям (рельсам) 4 до совмещения направляю- 15 щих 9 с направляющими 15, после чего привод ходовой тележки отключают. Поворачивают соединительные звенья б до совмещения с направляющими и фиксируют их. Соединительные звенья компенсируют 20 возможные несовпадения направляющих по высоте и ширине. Включают привод перемещения машины вскрытия летки. Машина перемещается по направляющим 9, соединительным 25 звеньям б, направляющим 15. При подходе машины к летке привод перемещения отключают, производят бурение летки. По окончании бурения буровой инструмент выводят из летки, машину возвращают на хо- 30 довую тележку 1, производят расфиксэцию и поворот соединительных звеньев 6. Включают привод ходовой тележки и отводят машину в тупик путей 4. Включают привод вращения печи. 35 летке, отвод от нее и возвращение ходовой тележки в тупик аналогичны. Работа комплекса с расположением двух машин на одной ходовой тележке аналогична работе машин, размещенных на индивидуальных ходовых тележках. При оснащении комплекса дополнительными стояночными направляющими 17 машины вскрытия 2 и заделки 3 летки размещают в исходном положении в направляющих 17. Ходовую тележку перемещают до совмещения направляющих 17 и 9, поворачивают соединительные звенья 6, фиксируют их. Перемещают машину на направляющие 9, разъединяют соединительные звенья. Последующийчэорядок работы машины аналогичен ранее описанному для комплекса с размещением машин на индивидуальных ходовых тележках. Предлагаемые конструктивные выполнения комплекса позволяют улучшить условия центрирования машин относительно летки вращающейся печи. В зависимости от наличия свободных пространств на горновой площадке выбирается нужный вариант комплекса. Комплекс с машинами на индивидуальных ходовых тележках требует минимальных размеров площадки в радиальном направлении и повышенных размеров по дуге перемещения ходовых тележек. Комплекс с двумя машинами на одной ходовой тележке занимает меньший размер по дуге перемещения ходовой тележки. Комплекс с дополнительными стояночПо окончании выпуска расплава выполными направляющими требует минимальняют операцию заделки летки. Порядок подного размера по дуге перемещения ходовой вода ходовой тележки с машиной заделки тележки и увеличенного - в радиальном налетки до соосного с леткой положения, сое- 40 правлении. При этом улучшаются условия динение направляющих, подход машины к для обслуживания машин в месте стоянки. 7 / о Ґ5 Фиг, / 15733 Г-ч. 15733 з 15733 5 \ /7 Упорядник Замовлення 4198 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53. Львівська пл., 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул.Гагаріна. 101
