Пристрій для подання твердого палива

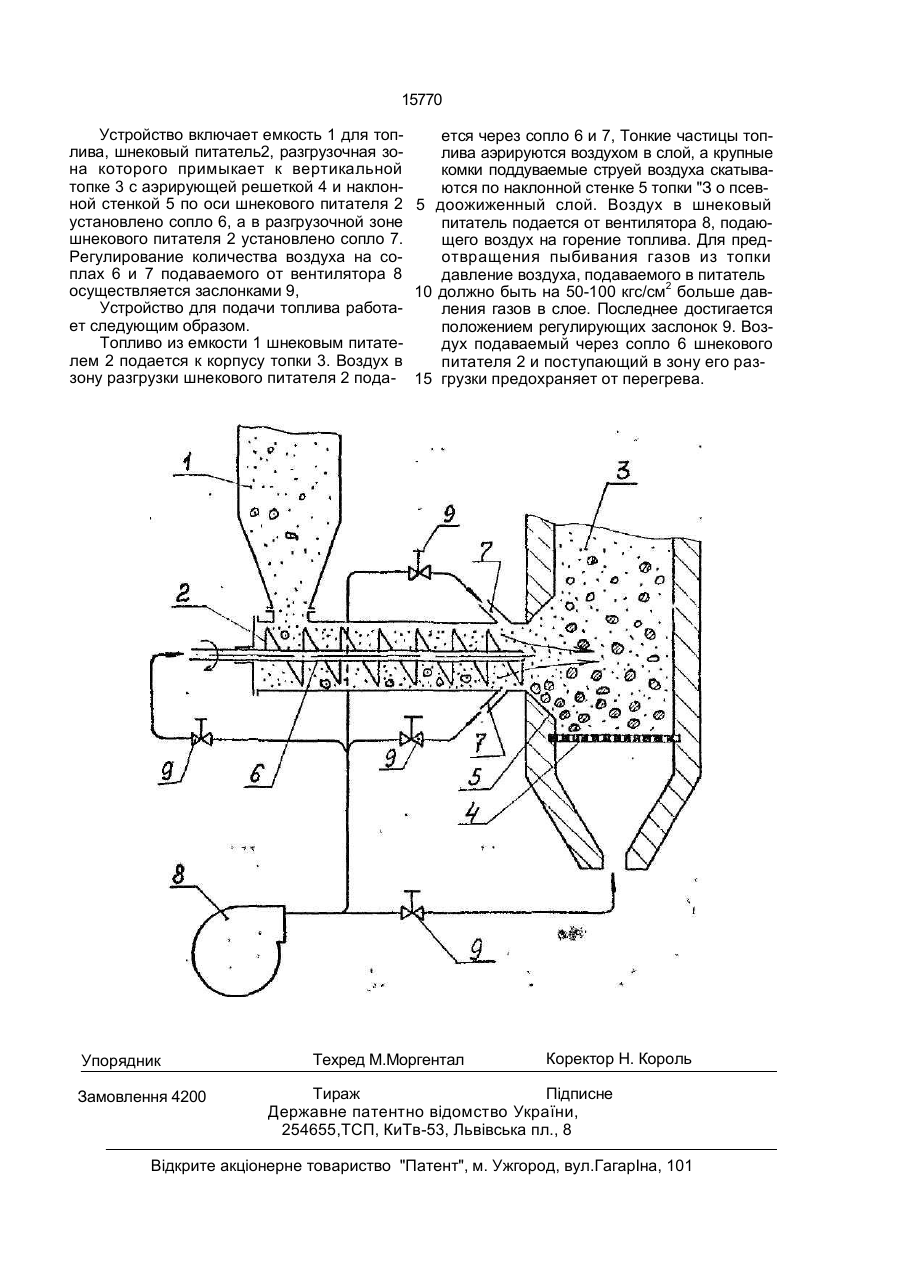

Устройство для подачи твердого топлива втопку, содержащее питатель топлива и расположенную в разгрузочной зоне последнего часть воздушных сопел, отличающеес я тем, что другая часть воздушных сопел расположена по оси питателя, выполненного шнековим. Изобретение относится к устройствам для сжигания высокозольного топлива с большим содержанием пылевых фракций в топках с низкотемпературным кипящим слоем. Известно устройство [1], предназначенное для подачи пылевидного топлива в камеру с противодавлением. Недостатком этого устройства является то, что оно рассчитано на подачу в топку только пылеоидного топлива. Так как шнек транспортирует материал не по вс.ей длине устройства содержащиеся в топливе крупные комки выпадут из потока в зоне аэрирующего устройства и забьют его, вследствие чего нарушится режим работы питателя и топки. Наиболее близкой к предложенному решению по технической сущности и достигаемому результату является система подачи твердого топлива в топку [2], содержащая подключенный течкой к топке питатель, в разгрузочной зоне которого расположена часть воздушных сопел. Недостатком известной системы является недостаточная защищенность питателя твердого топлива от температурного воздействия, что снижает его надежность. Целью настоящего изобретения является повышение надежности питателя путем интенсивного охлаждения его воздухом. Поставленная цель достигается тем, что в устройстве, включающем питатель топлива и расположенную в разгрузочной зоне последнего часть воздушных сопел, другая часть воздушных сопел расположена по оси питателя, выполненного шнековым. Предлагаемая конструкция позволяет подавать смесь окомкованного и пылевидного топлива в топки с низкотемпературным кипящим слоем, работающим под давлением, в качестве топлива можно будет сжигать отход флотации и шламы и оснащать этими топками установки для сушки отходов флотации. На прилагаемом чертеже представлен общий вид предлагаемого устройства. С > ело о 15770 Устройство включает емкость 1 для топется через сопло 6 и 7, Тонкие частицы топлива, шнековый питатель2, разгрузочная золива аэрируются воздухом в слой, а крупные на которого примыкает к вертикальной комки поддуваемые струей воздуха скатыватопке 3 с аэрирующей решеткой 4 и наклонются по наклонной стенке 5 топки "З о псевной стенкой 5 по оси шнекового питателя 2 5 доожиженный слой. Воздух в шнековый установлено сопло 6, а в разгрузочной зоне питатель подается от вентилятора 8, подаюшнекового питателя 2 установлено сопло 7. щего воздух на горение топлива. Для предРегулирование количества воздуха на соотвращения пыбивания газов из топки плах 6 и 7 подаваемого от вентилятора 8 давление воздуха, подаваемого в питатель осуществляется заслонками 9, 10 должно быть на 50-100 кгс/см2 больше давУстройство для подачи топлива работаления газов в слое. Последнее достигается ет следующим образом. положением регулирующих заслонок 9. ВозТопливо из емкости 1 шнековым питатедух подаваемый через сопло 6 шнекового лем 2 подается к корпусу топки 3. Воздух в питателя 2 и поступающий в зону его раззону разгрузки шнекового питателя 2 пода- 15 грузки предохраняет от перегрева. Упорядник Замовлення 4200 Техред М.Моргентал Коректор Н. Король Тираж Підписне Державне патентно відомство України, 254655,ТСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
