Поршневий палець
Номер патенту: 15793
Опубліковано: 17.07.2006
Автори: Молчан Ігор Павлович, Чайковський Олександр Борисович, Олійніченко Андрій Вікторович, Лушников Вячеслав Михайлович
Формула / Реферат

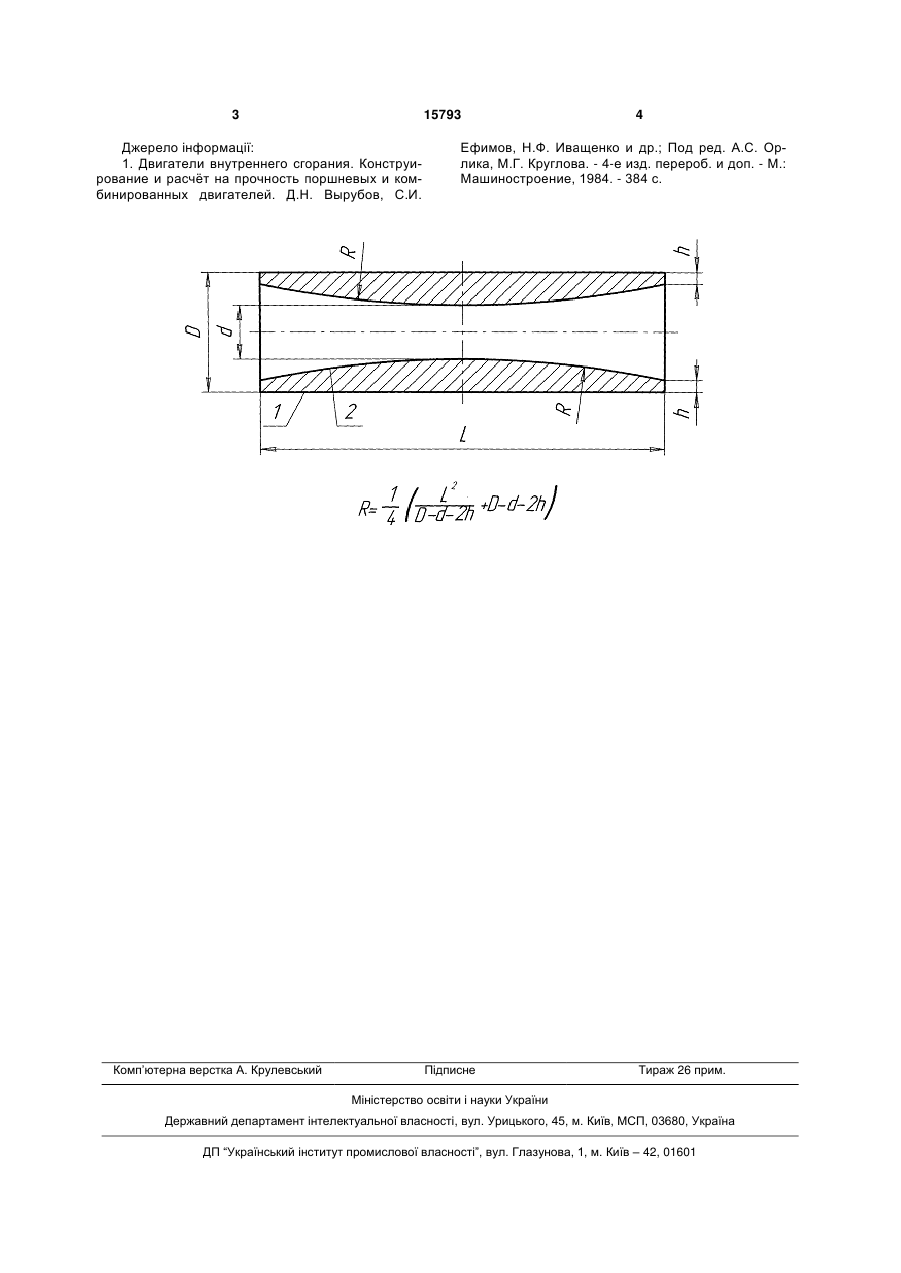

Поршневий палець двигуна внутрішнього згоряння, обмежений циліндричною зовнішньою поверхнею і складною внутрішньою поверхнею, який відрізняється тим, що внутрішня поверхня пальця в подовжньому перерізі виконана по дузі кола радіуса R з максимальною товщиною матеріалу пальця в його середині та мінімальною товщиною матеріалу на торцях пальця, при цьому радіус дуги визначається за формулою
,
де: L - довжина пальця; D - зовнішній діаметр пальця; d - внутрішній діаметр в середині пальця; h - товщина матеріалу на торцях пальця.
Текст
Поршневий палець двигуна внутрішнього згоряння, обмежений циліндричною зовнішньою поверхнею і складною внутрішньою поверхнею, який відрізняється тим, що внутрішня поверхня паль 2 3 15793 Джерело інформації: 1. Двигатели внутреннего сгорания. Конструирование и расчѐт на прочность поршневых и комбинированных двигателей. Д.Н. Вырубов, С.И. Комп’ютерна верстка А. Крулевський 4 Ефимов, Н.Ф. Иващенко и др.; Под ред. А.С. Орлика, М.Г. Круглова. - 4-е изд. перероб. и доп. - М.: Машиностроение, 1984. - 384 с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiston pin
Автори англійськоюLushnikov Viacheslav Mykhailovych, Chaikovskyi Oleksandr Borysovych, Molchan Ihor Pavlovych
Назва патенту російськоюПоршневой палец
Автори російськоюЛушников Вячеслав Михайлович, Чайковський Александр Борисович, Молчан Игорь Павлович
МПК / Мітки
МПК: F16J 1/10
