Керноприймальний пристрій

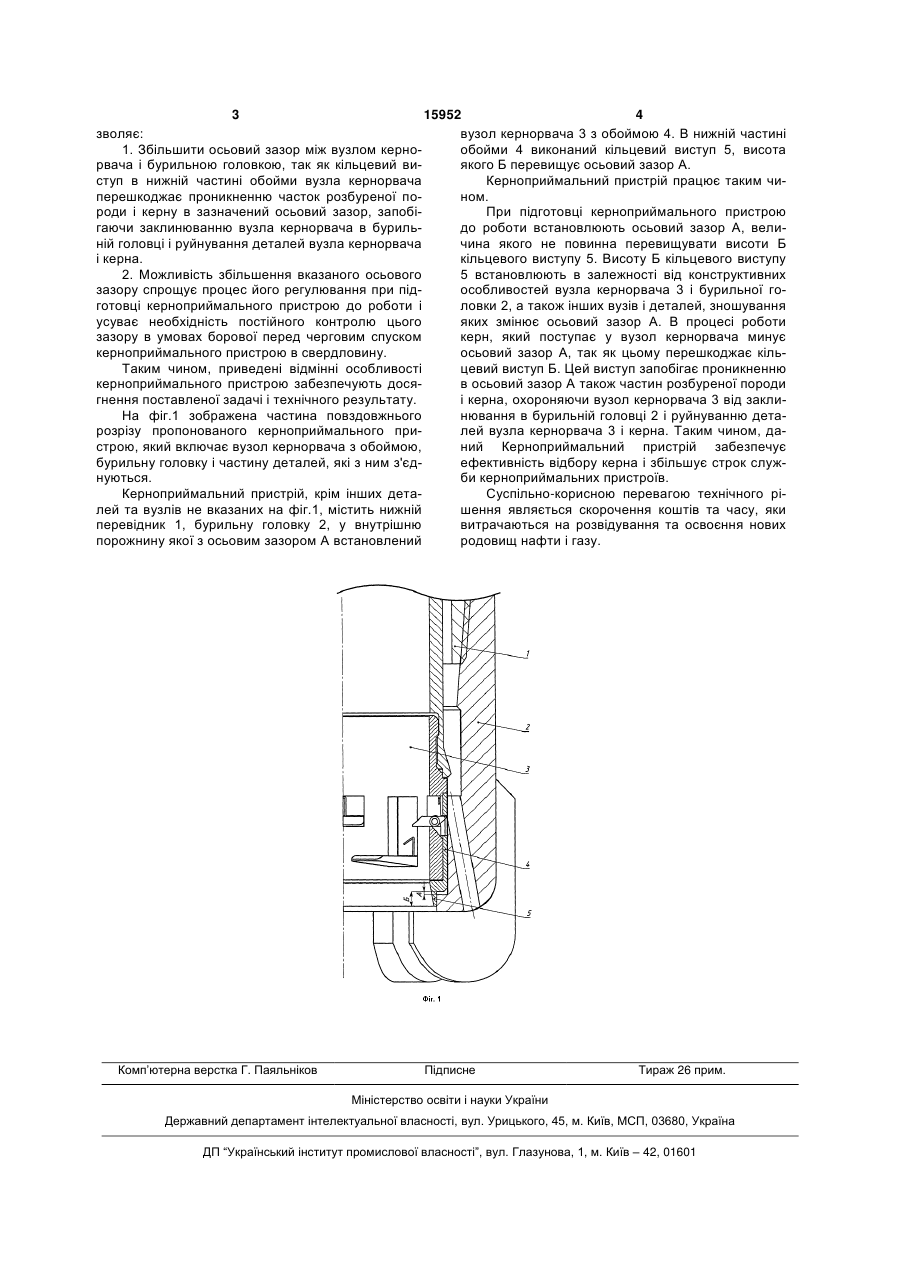

Керноприймальний пристрій, який містить вузол кернорвача з обоймою та бурильну головку, які розділені осьовим зазором, який відрізняється тим, що в нижній частині обойми вузла кернорвача виконано кільцевий виступ, висота якого перевищує осьовий зазор між вузлом кернорвача та бурильною головкою. (19) (21) u200601342 (22) 10.02.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Сейфі Равіль Назібович, Мартинюк Дмитро Михайлович, Кунцяк Ярослав Васильович, Вжешневський Едуард Францевич (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НАУКОВО-ДОСЛІДНЕ І КОНСТРУКТОРСЬКЕ БЮРО БУРОВОГО ІНСТРУМЕНТУ" 3 15952 4 зволяє: вузол кернорвача 3 з обоймою 4. В нижній частині 1. Збільшити осьовий зазор між вузлом кернообойми 4 виконаний кільцевий виступ 5, висота рвача і бурильною головкою, так як кільцевий виякого Б перевищує осьовий зазор А. ступ в нижній частині обойми вузла кернорвача Керноприймальний пристрій працює таким чиперешкоджає проникненню часток розбуреної поном. роди і керну в зазначений осьовий зазор, запобіПри підготовці керноприймального пристрою гаючи заклинюванню вузла кернорвача в бурильдо роботи встановлюють осьовий зазор А, велиній головці і руйнування деталей вузла кернорвача чина якого не повинна перевищувати висоти Б і керна. кільцевого виступу 5. Висоту Б кільцевого виступу 2. Можливість збільшення вказаного осьового 5 встановлюють в залежності від конструктивних зазору спрощує процес його регулювання при підособливостей вузла кернорвача 3 і бурильної гоготовці керноприймального пристрою до роботи і ловки 2, а також інших вузів і деталей, зношування усуває необхідність постійного контролю цього яких змінює осьовий зазор А. В процесі роботи зазору в умовах борової перед черговим спуском керн, який поступає у вузол кернорвача минує керноприймального пристрою в свердловину. осьовий зазор А, так як цьому перешкоджає кільТаким чином, приведені відмінні особливості цевий виступ Б. Цей виступ запобігає проникненню керноприймального пристрою забезпечують досяв осьовий зазор А також частин розбуреної породи гнення поставленої задачі і технічного результату. і керна, охороняючи вузол кернорвача 3 від заклиНа фіг.1 зображена частина повздовжнього нювання в бурильній головці 2 і руйнуванню детарозрізу пропонованого керноприймального прилей вузла кернорвача 3 і керна. Таким чином, дастрою, який включає вузол кернорвача з обоймою, ний Керноприймальний пристрій забезпечує бурильну головку і частину деталей, які з ним з'єдефективність відбору керна і збільшує строк служнуються. би керноприймальних пристроїв. Керноприймальний пристрій, крім інших детаСуспільно-корисною перевагою технічного рілей та вузлів не вказаних на фіг.1, містить нижній шення являється скорочення коштів та часу, яки перевідник 1, бурильну головку 2, у внутрішню витрачаються на розвідування та освоєння нових порожнину якої з осьовим зазором А встановлений родовищ нафти і газу. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
