Вітросиловий пристрій

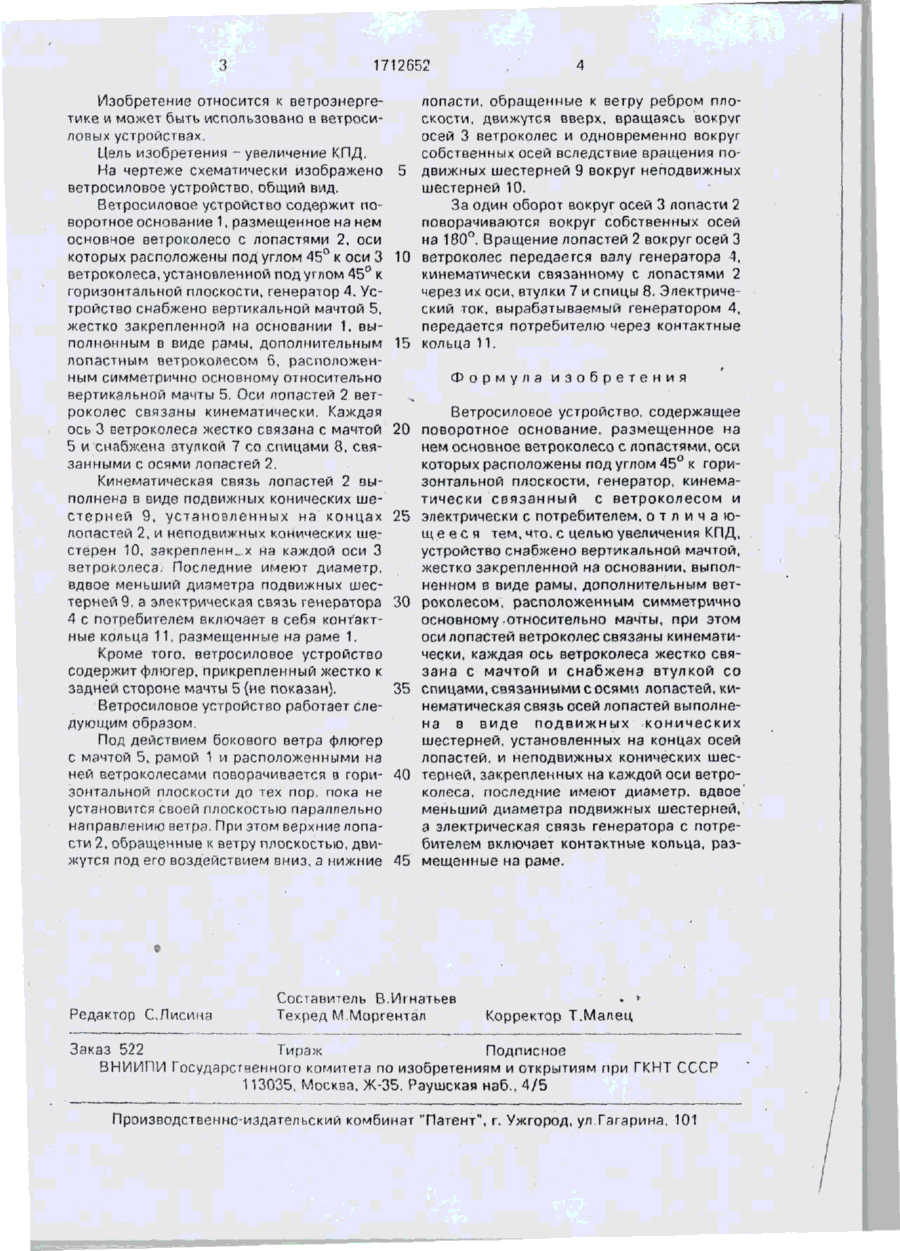

Изобретение относится к ветроэнергетике, может использоваться в ветросиловых устройствах и позволяет увеличить КПД устройства за счет повышения продолжительности рабочего хода лопастей при вращении вокруг оси ветроколеса на угол более 180°. Два лопастных ветроколеса симметрично расположены на поворотной раме (ПР) 1 относительно ее вертикальной мачты 5. Жестко связанные с ней оси 3 ветроколес наклонены к горизонтальной плоскости под углом 45°. Оси лопастей 12 наклонены к оси 13 также под углом 45° и кинематически г связаны с ней при помощи подвижной 9 и неподвижной 10 конических шестерней, из которых первая закреплена на конце оси лопасти 2, а вторая - на оси 3. Шестерня 10 по диаметру вдвое меньше шестерни 9. Оси лопастей 2 связаны спицами 8 с втулкой 7, надетой на ось 3 и кинематически связанной с генератором 4, установленным на ПР 1, электрически связанным с потребителем через контактные кольца 11. размещенные на ПР 1. Для ориентации лопастей 2 на ветер ПР 1 снабжена флюгером, прикрепленным к мачте 5. При работе устройства верхние рабочие лопасти ветроколес устанавливаются к направлению ветра своей плоскости перпендикулярно, а нижние холостые лопасти 12 - ребром плоскости. Рабочий ход лопастей 12 начинается при подходе их к крайнему переднему к ветру положению и заканчивается при опускании сверху вниз в крайнее нижнее положение, t ил. Ю СЛ ю It 171265? Изобретение относится к ветроэнергетике и может быть использовано в ветросиловых устройствах. Цель изобретения - увеличение КПД, На чертеже схематически изображено ветросиловое устройство, общий вид. Ветросиловое устройство содержит поворотное основание 1, размещенное на нем основное ветроколесо с лопастями 2, оси которых расположены под углом 45° к оси 3 ветроколеса, установленной под углом 45° к горизонтальной плоскости, генератор 4. Устройство снабжено вертикальной мачтой 5, жестко закрепленной на основании 1, выполненным в виде рамы, дополнительным лопастным ветроколесом б, расположенным симметрично основному относительно вертикальной мачты 5. Оси лопастей 2 ветроколес связаны кинематически. Каждая ось 3 ветроколеса жестко связана с мачтой 5 и снабжена зтулкой 7 со спицами 8, связанными с осями лопастей 2. Кинематическая связь лопастей 2 выполнена в виде подвижных конических шестерней 9, установленных на концах лопастей 2, и неподвижных конических шестерен 10, закрепленных на каждой оси 3 ветроколесз. Последние имеют диаметр, вдвое меньший диаметра подвижных шестерней 9, а электрическая связь генератора 4 с потребителем включает в себя контактные кольца 11, размещенные на раме I. Кроме того, ветросиловое устройство содержит флюгер, прикрепленный жестко к задней стороне мачты 5 (не показан), Ветросиловое устройство работает следующим образом. Под действием бокового ветра флюгер с мачтой 5, рамой 1 и расположенными на ней ветроколесами поворачивается в горизонтальной плоскости до тех пор. пока не установится своей плоскостью параллельно направлению ветра. При этом верхние лопасти 2, обращенные к ветру плоскостью, движутся под его воздействием вниз, а нижние Редактор С.Лисина лопасти, обращенные к ветру ребром плоскости, движутся вверх, вращаясь вокруг осей 3 ветроколес и одновременно вокруг собственных осей вследствие вращения подвижных шестерней 9 вокруг неподвижных шестерней 10. За один оборот вокруг осей 3 лопасти 2 поворачиваются вокруг собственных осей на 180°. Вращение лопастей 2 вокруг осей 3 10 ветроколес передается валу генератора 4, кинематически связанному с лопастями 2 через их оси, етулки 7 и спицы 8. Электрический ток, вырабатываемый генератором 4. передается потребителю через контактные 15 кольца 11. Формула изобретения Ветросиловое устройство, содержащее 20 поворотное основание, размещенное на нем основное ветроколесо с лопастями, оси которых расположены под углом 45° к горизонтальной плоскости, генератор, кинематически связанный с ветроколесом и 25 электрически с потребителем, о т л и ч а ю щ е е с я тем, что, с целью увеличения КПД, устройство снабжено вертикальной мачтой, жестко закрепленной нз основании, выполненном в виде рамы, дополнительным вет30 роколесом, расположенным симметрично основному относительно мачты, при этом оси лопастей ветроколес связаны кинематически, каждая ось ветроколеса жестко связана с мачтой и снабжена втулкой со 35 спицами, связанными с осями лопастей, кинематическая связь осей лопастей выполнена в виде подвижных конических шестерней, установленных на концах осей лопастей, и неподвижных конических шес40 терней, закрепленных на каждой оси ветроколеса, последние имеют диаметр, вдвое' меньший диаметра подвижных шестерней, а электрическая связь генератора с потребителем включает контактные кольца, раз45 мещенные на раме. Составитель В.Иінатьев Техред М.Моргентал Корректор Т.Малец Заказ 522 Типаж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская нэб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
